Das Photovoltaik-Dach der Serie SF-PVRO0F ist ein innovatives BIPV-Produkt (Gebäudeintegrierte Photovoltaik), das Gebäudefunktionen und Stromerzeugung vereint und von unserem Unternehmen mit größter Sorgfalt entwickelt wurde. Dieses Produkt integriert Photovoltaik-Technologie nahtlos in traditionelle Dachfensterkonstruktionen und verwandelt Gebäudedächer so von einfachen Dachfenstern und Regenschutzdächern in grüne Energieträger mit der Fähigkeit zur Produktion von sauberem Strom.
Produktbeschreibung
Die Photovoltaik-Lichtkuppel der Serie SF-PVRO0F (BIPV) ist ein umfassendes Bauprodukt, das Stromerzeugung, Wind- und Schneeschutz, Wasserdichtigkeit und Lichtdurchlässigkeit vereint. Ihr Design berücksichtigt die vielfältigen Marktanforderungen an BIPV-Produkte und zeichnet sich durch hohe Umweltverträglichkeit und Eignung für die meisten Gebäudeszenarien aus.
Hinsichtlich der optischen Leistung unterstützt das Photovoltaik-Lichtkuppelsystem der Serie SF-PVRO0F eine individuell anpassbare Lichtdurchlässigkeit von 10 % bis 80 %. Je nach Lichtverhältnissen am Installationsort und den Anforderungen an die Innenraumbeleuchtung können Anwender flexibel verschiedene Transparenzoptionen wählen, um sowohl den Bedarf an natürlicher Beleuchtung zu decken als auch die Stromerzeugungseffizienz der Photovoltaikmodule zu gewährleisten. Die Oberfläche des Produkts verfügt über eine UV-beständige, coextrudierte Schicht, die absorbierte ultraviolette Strahlen in sichtbares Licht umwandelt und gleichzeitig für Wärmedämmung sorgt. Dies führt zu einer stabilen Photosynthese der Gewächshauspflanzen und verbessert die Raumluftqualität effektiv.
Produktkomponenten
Vorteil
▶ Perfekte Integration von Gebäudefunktionen und Energieerzeugungsfunktionen
Die SF-PVRO0F-Serie nutzt Photovoltaikmodule direkt als Gehäusestruktur des Tageslichtdachs des Gebäudes und ersetzt damit herkömmliche Oberlichtmaterialien. So kann das Dach des Gebäudes gleichzeitig die herkömmlichen Funktionen wie Beleuchtung, Belüftung und Abdichtung erfüllen und gleichzeitig saubere Energie erzeugen. Dadurch wird eine „Doppelnutzung eines Produkts“ erreicht und die Gesamtkosten des Gebäudes deutlich gesenkt.
▶ Ausgezeichnete Belastbarkeit
Das Produkt entspricht hinsichtlich der Sicherheitskonstruktion strikt der europäischen Norm EN13830, hält einer Schneehöhe von 35 cm und einer Windgeschwindigkeit von 42 m/s stand und zeichnet sich durch eine hervorragende Wind- und Schneelastbeständigkeit aus. Diese Eigenschaften ermöglichen einen zuverlässigen Betrieb in Regionen mit extremen Kältebedingungen und windigen Küstengebieten und gewährleisten so die langfristige Sicherheit des Gebäudes.
▶ Flexible Anpassung der Lichtdurchlässigkeit
Die Lichtdurchlässigkeit lässt sich flexibel im Bereich von 10 % bis 80 % einstellen und deckt damit unterschiedlichste Anforderungen an die Innenbeleuchtung ab – von hellen Geschäftsatrien bis hin zu gemütlichen Wohnräumen. Nutzer können die optimale Lösung je nach Gebäudenutzung, lokalen Lichtverhältnissen und individuellen Beleuchtungsanforderungen auswählen.
▶ Hervorragende Witterungsbeständigkeit und Wärmedämmeigenschaften
Die UV-abweisende Co-Extrusionsschicht blockiert nicht nur effektiv UV-Strahlen, sondern wandelt diese auch in sichtbares Licht um und bietet gleichzeitig eine gute Wärmedämmung. Diese Konstruktion ist besonders vorteilhaft für Anwendungsbereiche mit speziellen Anforderungen an Licht und Temperatur, wie beispielsweise Gewächshäuser, und trägt zur Verbesserung des Pflanzenwachstums und des Raumklimas bei.
▶ Einfache Installation und effiziente Konstruktion
Das Produktsystem zeichnet sich durch eine effiziente und praktische Struktur, ein einfaches Design und einen standardisierten Installationsprozess aus, wodurch die Bauzeit deutlich verkürzt und die Arbeitskosten gesenkt werden. Die Profile sind dicht und durchdacht angeordnet, und die einzelnen Komponenten sind präzise aufeinander abgestimmt. Dies gewährleistet nicht nur die Dichtigkeit des Systems, sondern optimiert auch die Gesamteffizienz der Installation.
▶ Schönes Aussehen und hohe Anpassungsfähigkeit
Das Produkt besticht durch sein elegantes und ansprechendes Design. Farbabstimmung und Oberflächenbearbeitung lassen sich individuell an den jeweiligen Architekturstil anpassen und erfüllen so die Anforderungen moderner Architektur an die Verbindung von Ästhetik und Funktionalität. Das Produkt fügt sich harmonisch in verschiedene Bauformen wie Oberlichter, Stahlrahmen oder traditionelle Holzkonstruktionen ein und eignet sich für vielfältige Anwendungsbereiche, beispielsweise Gewächshäuser, Villen, Ausstellungshallen, Bushaltestellen und Gewerbebauten.
▶ Vollständiges Zertifizierungssystem
Die Produkte haben extreme Umwelttests bestanden (einschließlich Tieftemperatur-Schlagtests bei -40 °C, mehr als 3.000 Stunden Salzsprühnebel-Korrosion, Hurrikan-Simulation mit 60 Metern/Sekunde usw.) und verfügen über Winddruck-, Schneedruck- und Erdbebenbeständigkeitszertifikate sowie Materialzertifizierungen, die von international anerkannten Organisationen wie TÜV und SGS ausgestellt wurden, um die Konformität und Zuverlässigkeit globaler Projekte zu gewährleisten.
Parameter
| Basistyp | PHC/Ortbetonpfahl |
| Modularray | Landschaft/Porträt |
| Modulbefestigung | Schrauben/Klemmen |
| Winkel | ≤20° (anpassbar) |
| Umgebungstemperatur | -20 °C bis 60 °C |
| Material | Q235B/Q355B/Q420/usw. |
| Stahlseil | Hochfester, relaxionsarmer, vorgespannter, verzinkter Stahldraht |
| Verankerungsvorrichtung | Klemmanker/Clip-Anker (mit Verriegelungsvorrichtung) |
| Beschichtung | Befestigungselement verzinkt >45 μm; Struktur galvanisiert >65 μm; Zink-Aluminium-Magnesium-Doppelseitengewicht >275 g/m; Gewicht der Zinkschicht pro Flächeneinheit des Stahlstrangs: 190 g/m bis 350 g/m. |
Anwendbare Szenarien
▶ Gewächshauslandwirtschaft und ökologische Bauernhöfe
Die hohe, individuell anpassbare Lichtdurchlässigkeit des Produkts (10 % bis 80 %) ermöglicht die präzise Abstimmung der Lichtdurchlässigkeit auf die unterschiedlichen Lichtbedürfnisse verschiedener Nutzpflanzen. Gleichzeitig wandelt die UV-beständige, coextrudierte Schicht schädliche ultraviolette Strahlen in sichtbares Licht um, das die Photosynthese der Pflanzen fördert. Sie bietet zudem Wärmedämmung und stellt somit eine ideale grüne Energielösung für die moderne Landwirtschaft dar.

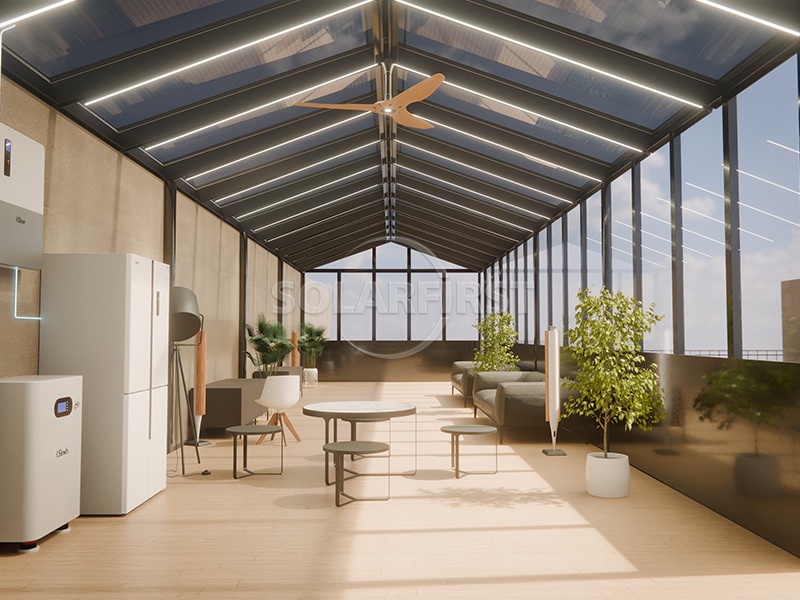

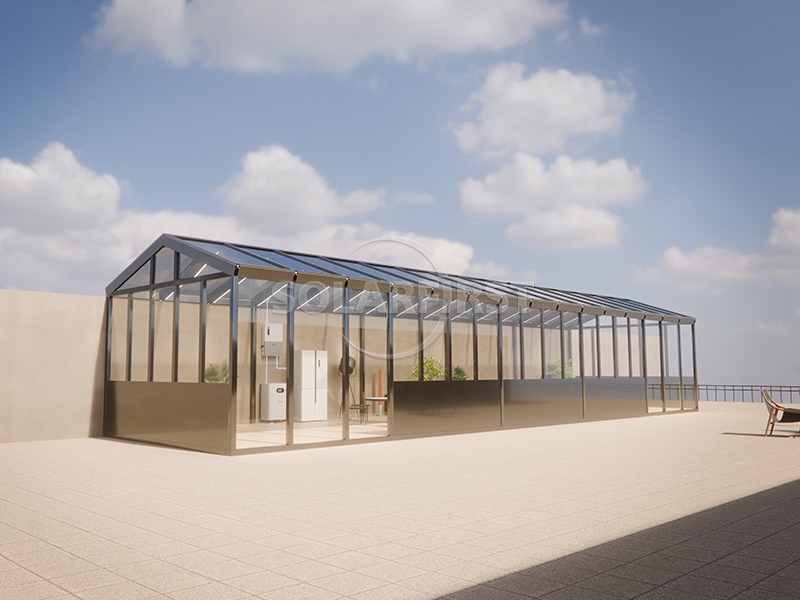

▶ Dachterrassen von Wohnhäusern und Villen
Die Umwandlung herkömmlicher Schräg- oder Flachdächer in Photovoltaik-Dachfenster ermöglicht die Versorgung von Wohnhäusern mit sauberem Strom, ohne den ursprünglichen Architekturstil zu beeinträchtigen. Gleichzeitig werden die Beleuchtung und die Wärmedämmung des Dachraums verbessert, was den Wohnkomfort erhöht. Produkte wie Sunrise Tiles erfüllen die Anforderungen an Wasserdichtigkeit, Windbeständigkeit und Stoßfestigkeit herkömmlicher Dachziegel, ohne die Gesamtästhetik des Gebäudes zu beeinträchtigen.
▶ Atrien und Büroetagen von Geschäftsgebäuden
Oberlichter in Gewerbegebäuden weisen typischerweise große Flächen und hohe Beleuchtungsanforderungen auf. Die Serie SF-PVRO0F ermöglicht eine effiziente Stromerzeugung bei gleichzeitiger großflächiger Ausleuchtung, wodurch der Energieverbrauch im Gebäudebetrieb effektiv gesenkt und das grüne Image des Gebäudes gestärkt wird.

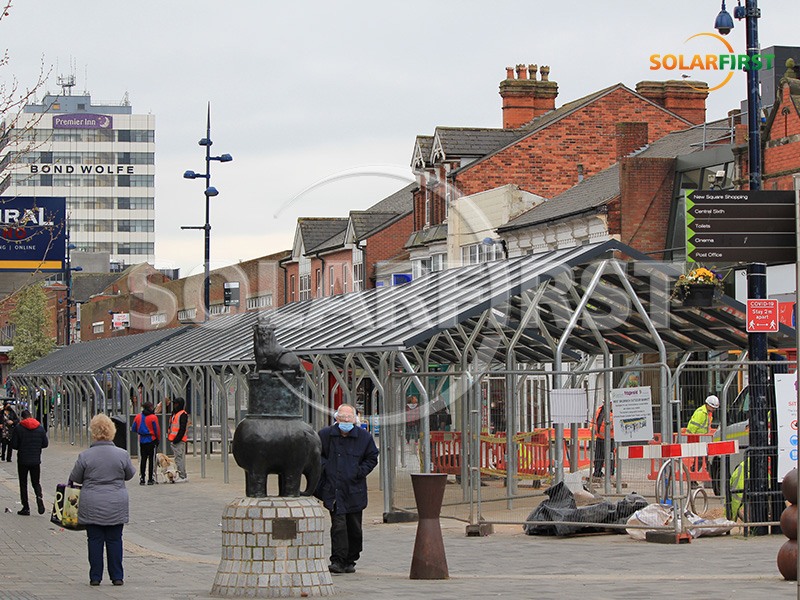

▶ Freiluftpavillons, Bushaltestellen und öffentliche Einrichtungen
Bei öffentlichen Gebäuden wie Bushaltestellen, Parkpavillons und Ausstellungshallen erfüllen Photovoltaik-Oberlichter (PV) nicht nur die funktionalen Anforderungen an Schatten und Regenschutz, sondern liefern auch Strom für Beleuchtung, Leuchtkästen und andere Einrichtungen und ermöglichen so den autarken Betrieb umweltfreundlicher öffentlicher Einrichtungen.
▶ Industrieanlagen und Logistikparks
Industriegebäude verfügen typischerweise über große Dachflächen. Photovoltaik-Dachfenster können diese Fläche optimal nutzen und eine stabile Versorgung mit grünem Strom gewährleisten, während sie gleichzeitig den Beleuchtungsbedarf der Anlage decken. Dies hilft Unternehmen, Energie zu sparen, Emissionen zu reduzieren, Kosten zu senken und die Effizienz zu steigern.
▶ Kulturstätten und Wahrzeichen
Der Einsatz von Photovoltaik-Oberlichtern in repräsentativen Gebäuden wie Kulturstätten und Konferenzzentren ermöglicht nicht nur die Erzeugung sauberer Energie, sondern auch individuelle Farb- und Texturgestaltungen und wird so zu einem künstlerischen Gestaltungselement der Architektur. Vorbildliche Projekte wie das Boao Forum for Asia Hotel and Conference Center nutzen Photovoltaik-Glasoberlichter und setzen Solarenergie effizient zur Stromerzeugung und zur Verbesserung des Raumklimas ein, während gleichzeitig der Gesamtenergieverbrauch des Gebäudes gesenkt wird.
Wichtige Hinweise:
▶ Strukturelle Überprüfung vor der Installation
Als wesentlicher Bestandteil der Gebäudehülle erfordern Photovoltaik-Lichtkuppeln (PV-Lichtkuppeln) vor der Installation die Überprüfung der Tragfähigkeit der bestehenden Gebäudestruktur durch einen Statiker. Dies stellt sicher, dass die Dachlast den Installationsanforderungen der PV-Lichtkuppelanlage entspricht. Während der Installation muss die Oberfläche der Module mit einem Sonnenschutz abgedeckt werden, um Sonneneinstrahlung und Stromschläge zu verhindern. PV-Module dürfen bei Lagerung, Handhabung und Anheben nicht beschädigt werden. Beim Anheben muss die Unterseite mit Holz gepolstert und die Rückseite vor Stößen und starkem Druck geschützt werden.
▶ Neigungswinkel-Design
Der Neigungswinkel der Installation sollte mindestens 3° betragen, um einen ungehinderten Wasserablauf zu gewährleisten und die Auswirkungen von Wasser- und Staubansammlungen auf die Stromerzeugungseffizienz zu verringern.
▶ Kontrolle der Farbdifferenzakzeptanz
An prominenten Stellen wie Gebäudefassaden und Oberlichtern muss der Farbunterschied zwischen den PV-Modulen und den angrenzenden Baumaterialien den Akzeptanzkriterien entsprechen (in der Regel ≤ 5 %, bei großflächigen Anlagen maximal 8 %). Andernfalls wird das Projekt nicht akzeptiert.
▶Regelmäßige Wartung und Reinigung
Da Photovoltaik-Lichtkuppeln über längere Zeiträume der Witterung ausgesetzt sind, wird eine regelmäßige Oberflächenreinigung empfohlen, um eine optimale Stromerzeugungseffizienz zu gewährleisten. Gleichzeitig sollte die Unversehrtheit von Abdichtungselementen wie Dichtungsstreifen und Entwässerungsrinnen überprüft werden, um einen langfristig stabilen Systembetrieb sicherzustellen.
▶ Elektrische Sicherheit
Bei der Installation und Wartung müssen die elektrischen Sicherheitsvorschriften strikt eingehalten werden, um die Integrität und Zuverlässigkeit des Erdungssystems zu gewährleisten. Bauarbeiten an der Gleichstromseite, der Wechselstromseite und dem netzgekoppelten System sollten von qualifizierten Fachkräften und gemäß Normen wie GB/T 19939-2020 „Technische Anforderungen an netzgekoppelte Photovoltaikanlagen“ durchgeführt werden.
Zusammenfassung
Die Photovoltaik-Lichtkuppel der Serie SF-PVRO0F ist eine innovative Errungenschaft unseres Unternehmens. Sie vereint Lichtkuppelkonstruktion und Solarenergietechnologie und stellt damit einen revolutionären Fortschritt gegenüber herkömmlichen Lichtkuppelmodellen dar. Dieses Produkt erzielt überragende Leistungen sowohl in Bezug auf die Gebäudefunktionalität als auch auf die Stromerzeugung.
Hinsichtlich der Gebäudefunktionalität bietet das Produkt eine umfassende Gebäudehüllenleistung, einschließlich Wasserdichtigkeit, Wind- und Schneesicherheit, Lichtdurchlässigkeit und Wärmedämmung. Es ist einfach zu installieren, statisch stabil und ästhetisch ansprechend und kann direkt als Bauelement anstelle herkömmlicher Oberlichtmaterialien eingesetzt werden. In Bezug auf die Energieerzeugung nutzt das Produkt hocheffiziente kristalline Siliziumzellentechnologie und ermöglicht eine individuell anpassbare Lichtdurchlässigkeit von 10 % bis 80 %. So wird saubere Stromerzeugung bei gleichzeitig ausreichender Beleuchtung erreicht, was Gebäuden zu Energieeinsparung, Emissionsreduzierung und einem umweltfreundlichen Betrieb verhilft.

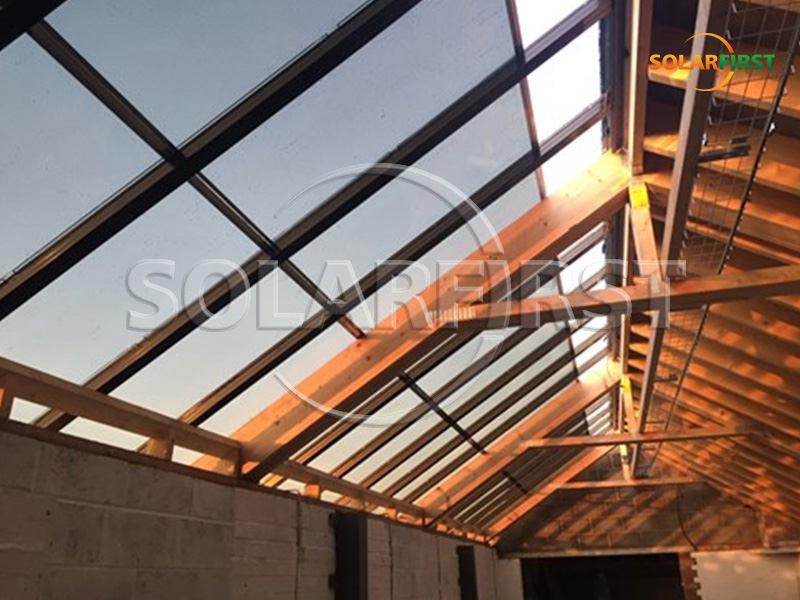

Referenzprojekt Solar First
