Wasserdichte BIPV-Dächer sind eine wichtige Produktform im Bereich der gebäudeintegrierten Photovoltaik. Im Rahmen der Klimaschutzziele treibt der Gebäudesektor als eine der Hauptquellen für CO₂-Emissionen den Wandel der Energiestruktur voran. Wasserdichte BIPV-Dächer durchbrechen das traditionelle Modell „Gebäude + nachträglich installierte Photovoltaikanlage“, indem sie Solarmodule direkt in die Gebäudehülle integrieren und so herkömmliche Metalldachplatten oder Ziegel ersetzen. Dadurch übernimmt das Dach selbst sowohl die Stromerzeugung als auch die Funktion der Gebäudehülle.
Produktbeschreibung
BIPV-Dächer (Gebäudeintegrierte Photovoltaik) sind integrierte Dachsysteme, deren Kernprinzip darin besteht, Photovoltaikmodule sowohl zur Stromerzeugung als auch zur Gebäudeabdichtung zu nutzen. Im Gegensatz zu herkömmlichen BAPV-Dächern (Balanced Photovoltaic), bei denen Photovoltaikmodule separat auf Wellblechdächern installiert werden, vereinen BIPV-Dächer Photovoltaikmodule, Entwässerungsrinnen und Tragbalken zu einer einzigen Einheit. So entsteht ein vorgefertigtes Dachmodul, das direkt auf den Dachsparren montiert werden kann.

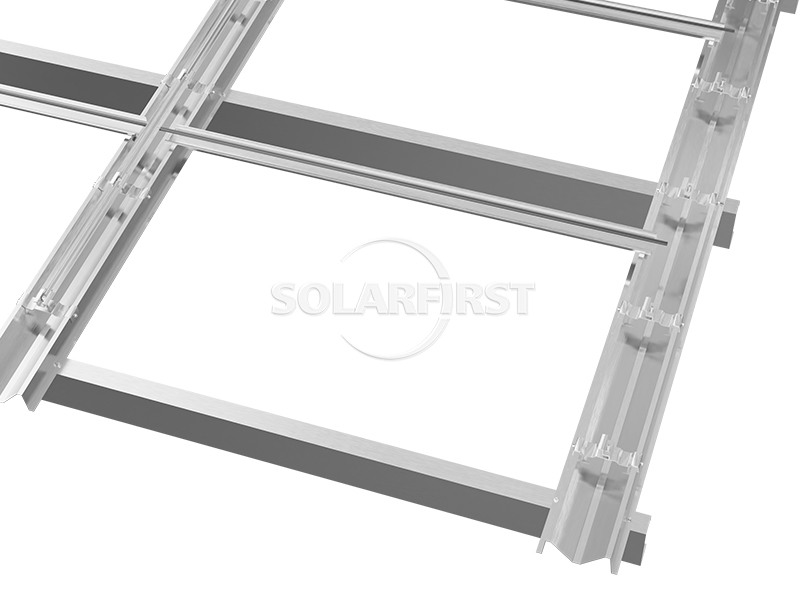

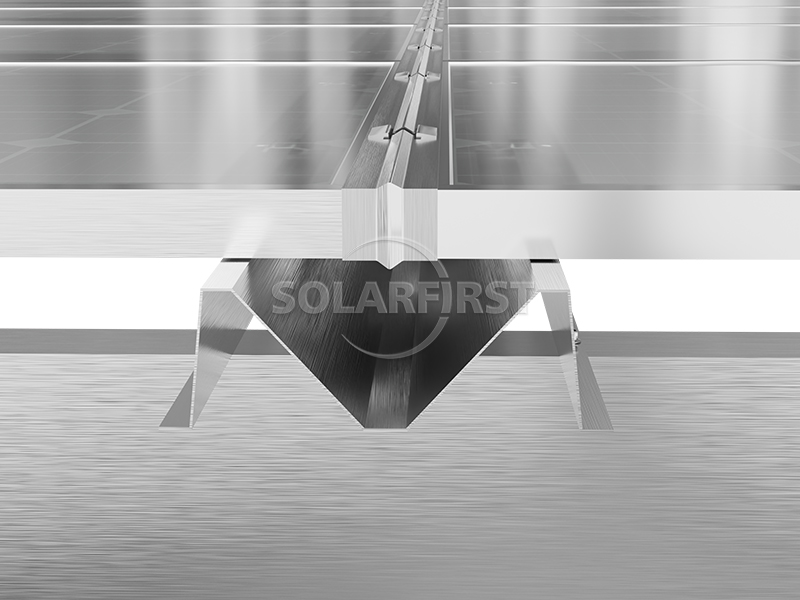

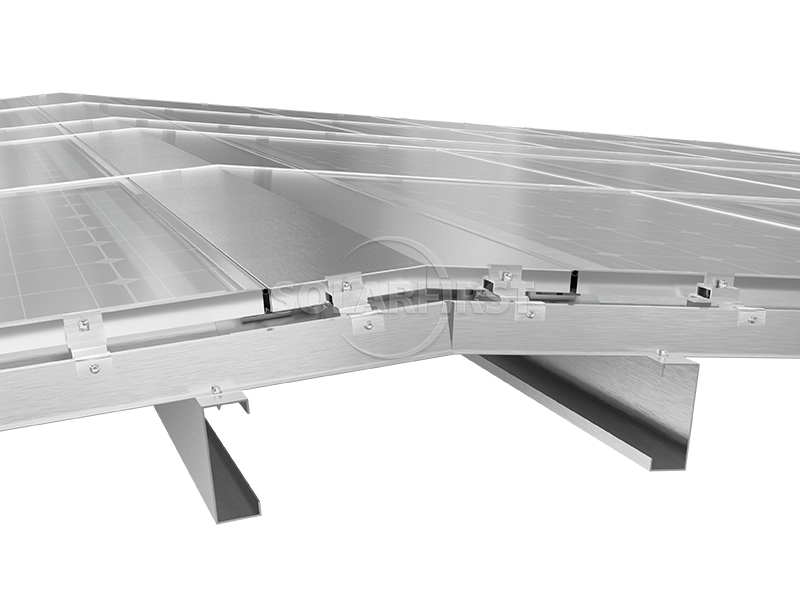

Das System besteht typischerweise aus einem gitterartigen Entwässerungsrahmen mit längsverlaufenden Haupt- und querverlaufenden Nebenentwässerungskanälen. Photovoltaikmodule bedecken die Kanäle, und das Regenwasser fließt über die Moduloberfläche in die Kanäle, bevor es aufgefangen und in die Dachrinnen abgeleitet wird. Einige Produkte verwenden eine 360°-Nahtverriegelung oder ein durchgehendes, nahtloses Pressverfahren, um das Risiko von Undichtigkeiten an den Verbindungsstellen zu minimieren. Die Photovoltaikmodule sind häufig mit Doppelverglasung (2 mm gehärtetes Glas + 2 mm Glasrückseite) ausgestattet – eine Doppelverglasung, die ein ausgewogenes Verhältnis von Lichtdurchlässigkeit, Tragfähigkeit und Feuerbeständigkeit gewährleistet. Manche Produkte verfügen an der kurzen Seite über einen Aluminiumrahmen zur besseren Abdichtung der Überlappung, während die Entwässerung durch vertikale Überlappungen an der langen Seite erfolgt. Das gesamte System wird mittels Halterungen oder Klemmen mit der Gebäudestruktur verbunden und kann an verschiedene Dachformen wie Stahl- und Betonkonstruktionen angepasst werden.

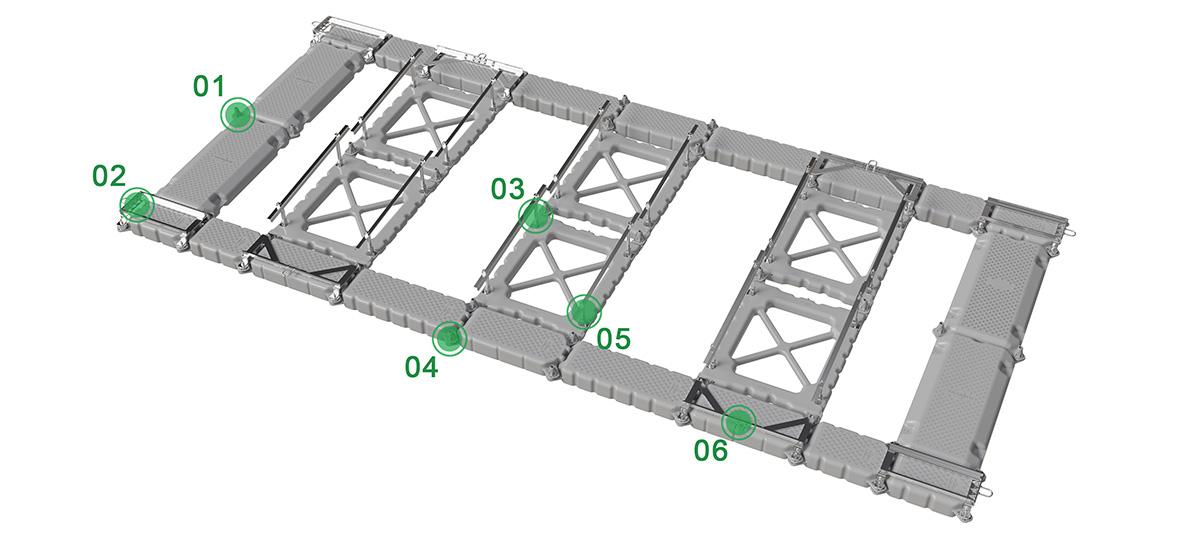

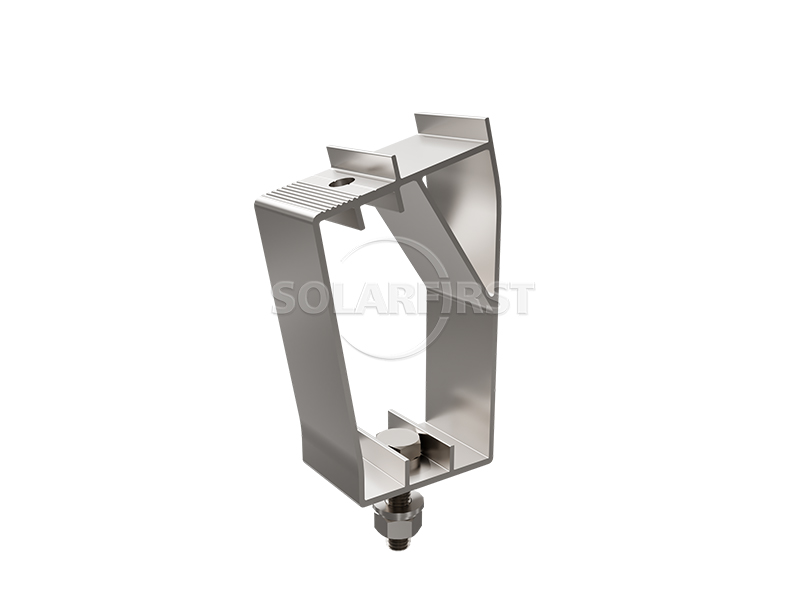

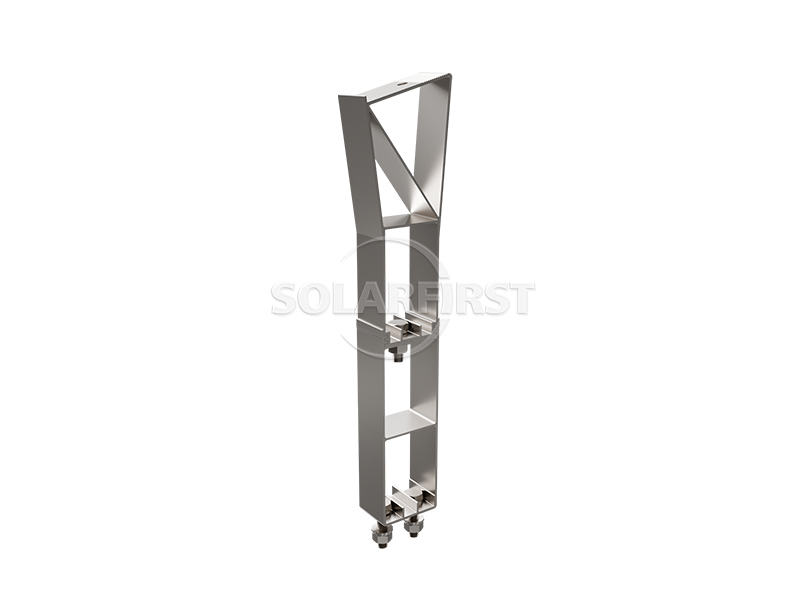

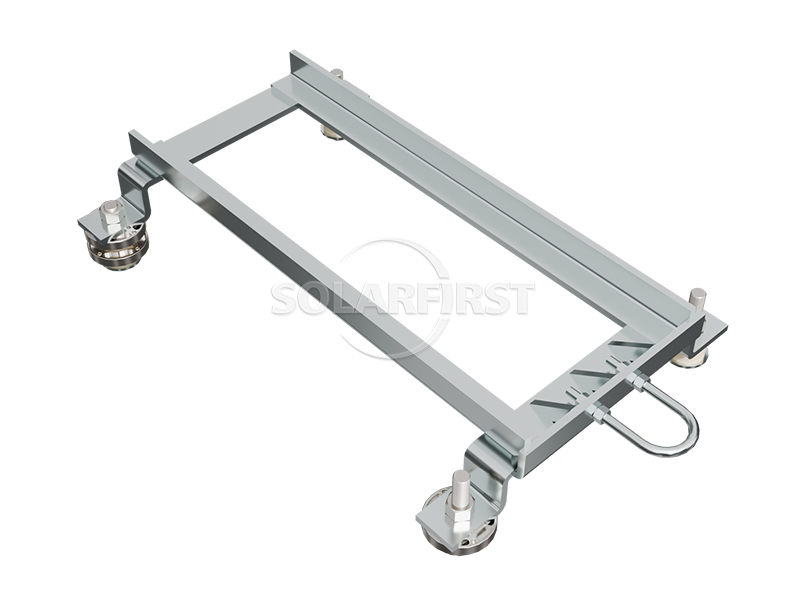

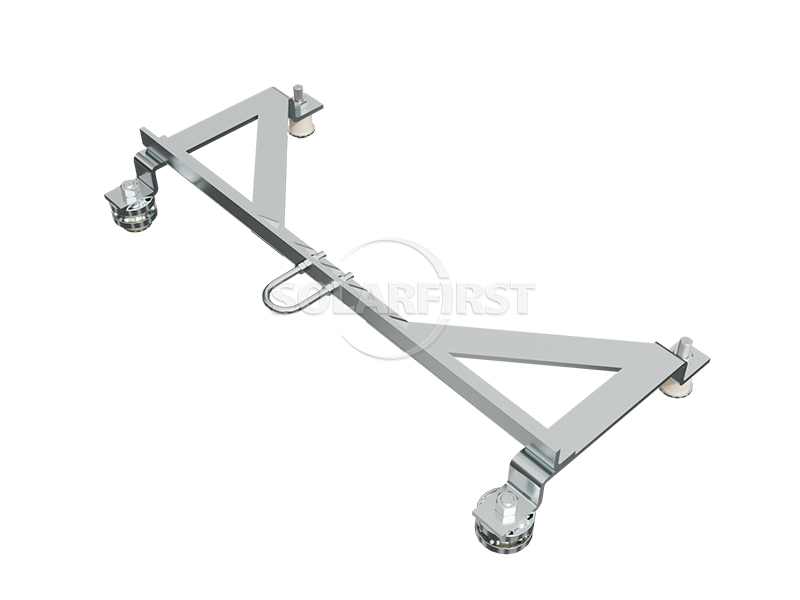

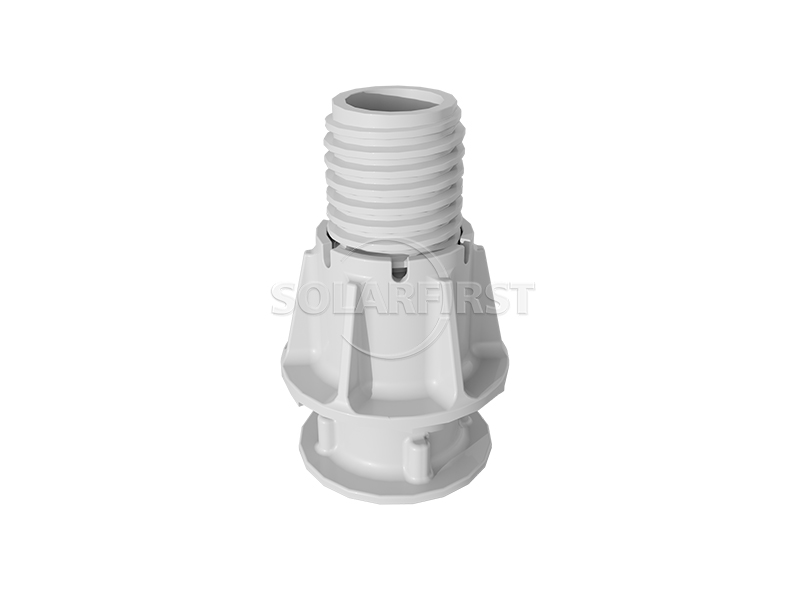

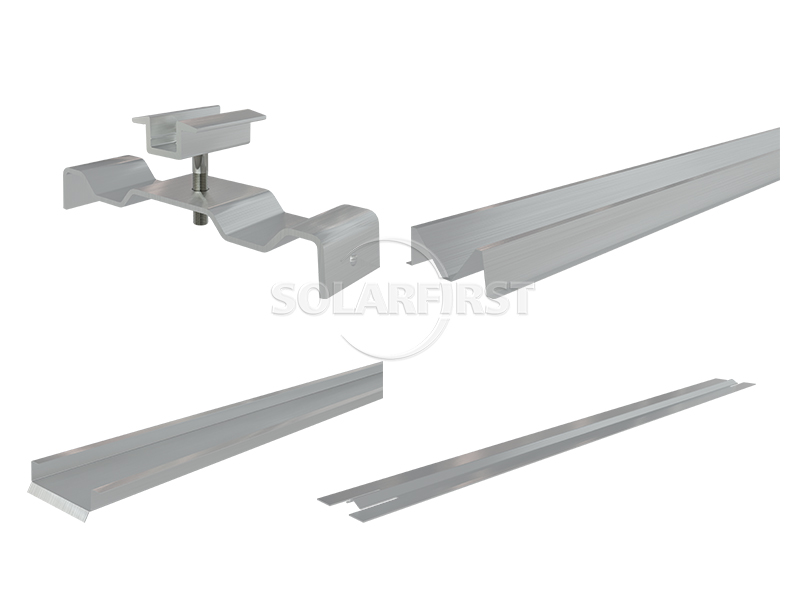

Produktkomponenten
Vorteil
▶ Wasserdichtigkeitsleistung:
Bei wasserdichten BIPV-Dächern steht die Entwässerung im Mittelpunkt. Ein gestuftes Entwässerungssystem und ein Wasserkanalsystem leiten das Regenwasser aktiv ab und verhindern so Wasseransammlungen und Sickerwasser. Vertikale und horizontale Kanäle bilden ein geschlossenes Entwässerungsnetz und reduzieren dadurch das Leckagerisiko. Einige Produkte nutzen eine 360°-Nahtverriegelung und ein durchgehendes Design ohne vertikale Überlappung, was das Leckagerisiko weiter minimiert. Andere Lösungen setzen auf ein redundantes Designkonzept mit externer und interner Entwässerung, bei dem Entwässerungskanäle außerhalb der Dichtungsschicht für zusätzlichen Schutz sorgen.
▶ Feuerbeständigkeit:
Das System verwendet hauptsächlich nicht brennbare oder schwer entflammbare Materialien. Die Oberfläche des Photovoltaikmoduls besteht aus gehärtetem Glas, die Unterseite aus aluminisiertem Zinkstahlblech oder Glasrückwand. Dadurch wird eine Brandschutzklasse von A oder A2 erreicht. Einige Systeme sind zudem mit automatischen Abschaltvorrichtungen ausgestattet, die den Stromkreis in Störfällen schnell unterbrechen und so die Sicherheit weiter erhöhen.
▶ Windwiderstand und Tragfähigkeit:

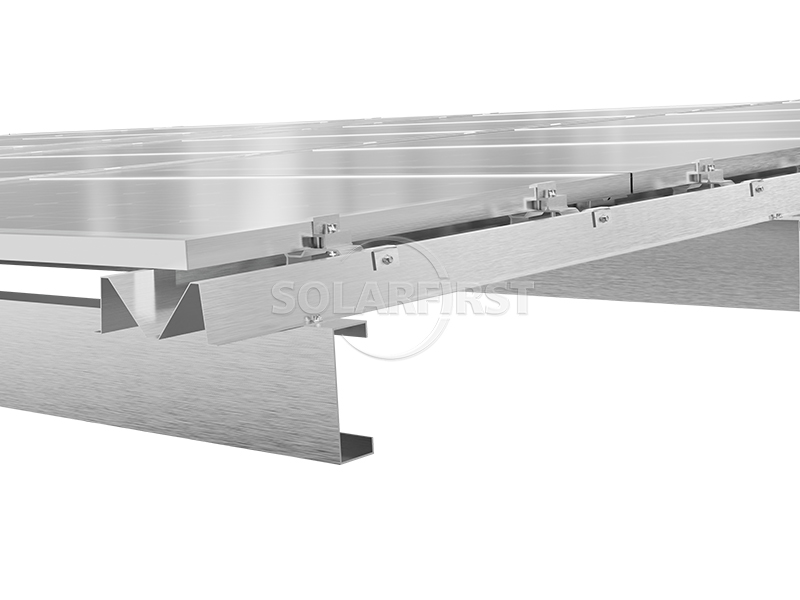

Mithilfe von Strukturklebeverbindungen oder Halterungsbefestigungen werden die Photovoltaikmodule in die Gebäudestruktur integriert und bilden so eine stabile Einheit. Dies bietet eine deutlich höhere Windbeständigkeit als herkömmliche, verschraubte Nachrüstlösungen für Photovoltaikanlagen. Einige Produkte halten Windgeschwindigkeiten bis zu Taifunstärke 17 stand. Die frontale Tragfähigkeit übersteigt 8,1 kPa und ist somit auch für extreme Wetterbedingungen wie Hagel geeignet.
▶ Stromerzeugungseffizienz und installierte Kapazität:
Die Module nutzen typischerweise hocheffiziente Zelltechnologien wie N-Typ TOPCon oder HPBC mit Wirkungsgraden zwischen 21 % und 22 %. Dank ihrer begehbaren Bauweise ist kein Wartungszugang auf dem Dach erforderlich, wodurch die installierte Kapazität auf derselben Fläche um ca. 10 % bis 30 % steigt. Einige Produkte verfügen über ein rahmenloses Design, um Leistungsverluste durch Staubablagerungen zu reduzieren und so die langfristigen Vorteile der Stromerzeugung weiter zu steigern.
▶ Gebäudelastoptimierung:
Im Vergleich zur Kombination aus herkömmlichem Metalldach und zusätzlicher Photovoltaik reduzieren gebäudeintegrierte Photovoltaiksysteme (BIPV) die Gebäudelast durch ihr integriertes Design. Das Gewicht eines einzelnen Moduls beträgt bei einigen Produkten nur etwa 30 % des Gewichts herkömmlicher Dachziegel. Branchenangaben zufolge kann das Gesamtsystem die Gebäudelast um ca. 35 % reduzieren (diese Daten basieren auf Testergebnissen für spezifische Produktmodelle; die tatsächliche Reduzierung variiert je nach Dachkonstruktion und Produktauswahl).
▶ Installations- und Wartungskomfort:
Vorgefertigte Bauteile und standardisierte Modulabmessungen ermöglichen eine hohe Effizienz bei der Montage vor Ort. Einige Systeme sind modular aufgebaut und demontierbar, was den späteren Austausch einzelner Komponenten erleichtert. Dank der begehbaren Paneele können Wartungsmitarbeiter Inspektionen und Reinigungsarbeiten auf dem Dach durchführen, ohne dass zusätzliche Wartungszugänge gebaut werden müssen.
Parameter
| Basistyp | PHC/Ortbetonpfahl |
| Modularray | Landschaft/Porträt |
| Modulbefestigung | Schrauben/Klemmen |
| Winkel | ≤20° (anpassbar) |
| Umgebungstemperatur | -20 °C bis 60 °C |
| Material | Q235B/Q355B/Q420/usw. |
| Stahlseil | Hochfester, relaxionsarmer, vorgespannter, verzinkter Stahldraht |
| Verankerungsvorrichtung | Klemmanker/Clip-Anker (mit Verriegelungsvorrichtung) |
| Beschichtung | Befestigungselement verzinkt >45 μm; Struktur galvanisiert >65 μm; Zink-Aluminium-Magnesium-Doppelseitengewicht >275 g/m; Gewicht der Zinkschicht pro Flächeneinheit des Stahlstrangs: 190 g/m bis 350 g/m. |
Anwendbare Szenarien
▶ Industrie- und Gewerbeanlagen
Industriehallendächer bieten große Flächen und geeignete Neigungen und sind daher ideale Einsatzgebiete für gebäudeintegrierte Photovoltaik-Systeme (BIPV). Diese eignen sich besonders für die Sanierung bestehender Fabrikgebäude, die mit Problemen wie alternden Dächern, Undichtigkeiten und korrodierten farbigen Stahldachziegeln zu kämpfen haben. Dachsanierung und Photovoltaik-Installation können in einem einzigen Bauvorhaben realisiert werden. In Branchen, die empfindlich auf die Produktionsumgebung reagieren, wie beispielsweise die Textil-, Elektronik- und Präzisionsfertigung, verbessern BIPV-Systeme die Dachabdichtung und Wärmedämmung und erzeugen gleichzeitig Strom.
▶ Lager- und Logistikzentrum
Lagerhallen stellen hohe Anforderungen an Wasserdichtigkeit und Tragfähigkeit. BIPV-Systeme können herkömmliche farbige Stahldachziegel direkt ersetzen und vereinen Stromerzeugung, Wasserdichtigkeit und Tragfähigkeit, wodurch der Wartungsaufwand deutlich reduziert wird.
▶ Öffentliche Gebäude und Verkehrsanlagen
Es eignet sich für Dachsanierungen oder Neubauprojekte großer öffentlicher Gebäude wie Bahnhöfe, Flughäfen, Stadien, Schulen usw. Einige Lösungen können auch auf verkehrsnahe Gebäude wie Autobahnraststätten und Mautstationen angewendet werden.
▶ Ökologische Sanierung bestehender Gebäude
Für Bestandsgebäude mit CO₂-Reduzierungsbedarf, aber begrenztem Budget bieten wasserdichte BIPV-Dächer eine Lösung, die funktionale Verbesserungen und Energieerzeugung vereint. Sie eignen sich besonders für Altbauten, bei denen gleichzeitig Dachundichtigkeiten behoben werden müssen. Bei Neubauten kann das BIPV-System bereits in der Planungsphase als Dachlösung eingesetzt werden, um die gleichzeitige Planung und den Bau von Photovoltaik und Gebäude zu realisieren.
▶ Carports und Korridore
Leichte BIPV-Produkte eignen sich unter anderem für Parkplatzüberdachungen, Wind- und Regenschutzkorridore. Die Komponenten selbst dienen als Sonnenschutz- und Beleuchtungsstrukturen und erzeugen gleichzeitig Strom.
Wichtige Hinweise:
▶ Beurteilung der Dachkonstruktion
Vor Baubeginn muss die Tragfähigkeit des bestehenden Daches geprüft werden, um sicherzustellen, dass es die Installationsanforderungen erfüllt. Bei älteren Dächern muss die Unversehrtheit der Hauptkonstruktion, wie z. B. der Dachsparren und des Wellblechdaches, überprüft und gegebenenfalls verstärkt werden.
▶ Abdichtungsknotenbehandlung
An den Verbindungsstellen zwischen Photovoltaikmodulen und Gebäudestruktur sowie an den Modulfugen müssen Abdichtungs- und Entwässerungsmaßnahmen umgesetzt werden. Es wird eine kombinierte Strategie aus Prävention und Entwässerung empfohlen, bei der die Verhinderung des Regenwassereintritts durch die Baukonstruktion Priorität hat und bereits geringe Mengen eingedrungenen Wassers umgehend über Entwässerungsanlagen abgeleitet werden.
▶ Elektrische Sicherheit und Blitzschutz Erdung
Die Metallrahmen und Trägersysteme der Photovoltaikmodule müssen zuverlässig geerdet sein, um Blitzschlaggefahren vorzubeugen und die Sicherheit des Wartungspersonals zu gewährleisten. Die Kabelverlegung muss ordnungsgemäß geschützt werden, um Korrosion durch Regenwasser zu vermeiden.
▶ Bauumgebung und Betriebsabläufe
Dacharbeiten sind bei Regen oder Wind strengstens verboten. Bei der Montage auf Schrägdächern (Neigung > 10°) wird die Verwendung von Sicherheitsvorkehrungen wie z. B. Trittbrettern empfohlen, um ein Ausrutschen von Personen oder Werkzeugen zu verhindern. 5. Vor dem Auftragen des Dichtmittels muss der Untergrund gereinigt werden, um sicherzustellen, dass er trocken, öl- und staubfrei ist und somit eine gute Haftung gewährleistet ist.
▶ Transport und Lagerung
Photovoltaikmodule müssen beim Transport vor Quetschungen und starken Vibrationen geschützt werden. Vor der Installation sind die Module auf Vollständigkeit und Unversehrtheit der Wasserdichtigkeit zu prüfen. Doppelglasmodule sind während Lagerung und Betrieb vor Stößen durch scharfe Gegenstände zu schützen.
▶ Langzeitwartung
Es wird empfohlen, mindestens zweimal jährlich eine umfassende Inspektion durchzuführen. Dabei sollte insbesondere der Zustand der Dichtungsmasse, die Durchgängigkeit des Entwässerungssystems und die Sauberkeit der Moduloberfläche vor und nach der Regenzeit überprüft werden. In staubigen oder windigen Gebieten sollte die Reinigungsfrequenz erhöht werden, um die Stromerzeugungseffizienz zu gewährleisten. Dichtungsmassen sollten nach Erreichen ihrer Lebensdauer umgehend ausgetauscht werden.
Zusammenfassung
BIPV-Dächer (Gebäudeintegrierte Photovoltaik) integrieren die Photovoltaik-Stromerzeugung in die Gebäudehülle und stellen damit eine Ablösung des traditionellen Modells „Erst bauen, dann PV installieren“ dar. Der Kernnutzen dieses Produkts liegt in der Lösung von Dachleckageproblemen durch ein entwässerungsbasiertes Abdichtungssystem, der Erzeugung von Ökostrom durch hocheffiziente Photovoltaikmodule und der Reduzierung der Gebäudelast durch integriertes Design. Markterprobung zeigt, dass BIPV-Dächer sich gut für Industrie- und Gewerbeanlagen, Lager- und Logistikzentren sowie öffentliche Gebäude eignen und mehrere Ziele in Bezug auf Energieeinsparung, CO₂-Reduzierung und betriebliche Vorteile erreichen.
Aus technologischer Sicht haben BIPV-Dächer den Sprung von der Konzeptphase zur großflächigen Anwendung erfolgreich geschafft. Führende Unternehmen verfügen über umfassendes technisches Know-how in den Bereichen Bauwerksabdichtung, Brandschutz und Windbeständigkeit, was zu einer stetig wachsenden Produktvielfalt geführt hat. Es ist jedoch wichtig zu beachten, dass die Leistung von BIPV-Dächern als Bauprodukt maßgeblich von der Installationsqualität und der anschließenden Wartung abhängt. Eine frühzeitige Dachanalyse, die Planung und das Baumanagement sind daher gleichermaßen entscheidend. Gebäudeeigentümern, die an diesem Produkt interessiert sind, wird empfohlen, sich für eine Marke mit ausgereiften Fallstudien und umfassenden Serviceleistungen zu entscheiden. Grundlage hierfür sollte ein genaues Verständnis der individuellen Dachbeschaffenheit und des Strombedarfs sein, um die Vorteile der Lösung optimal zu nutzen.

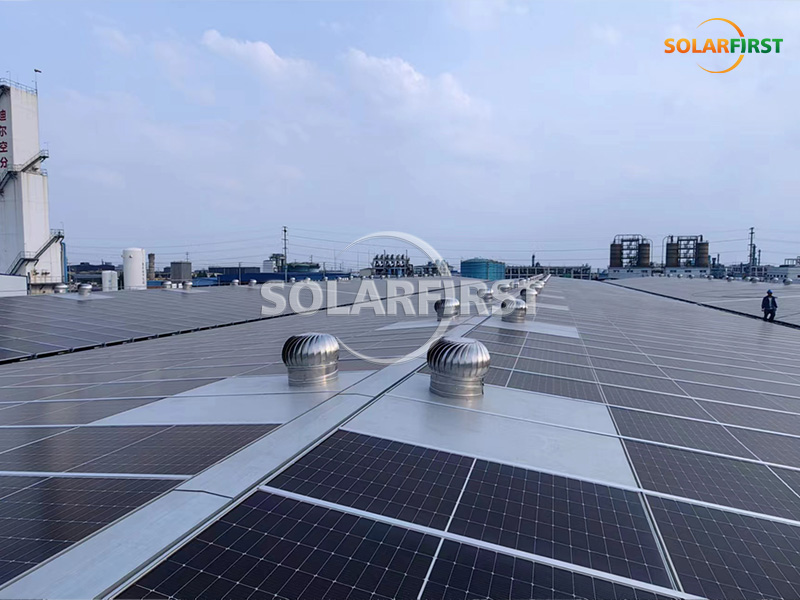

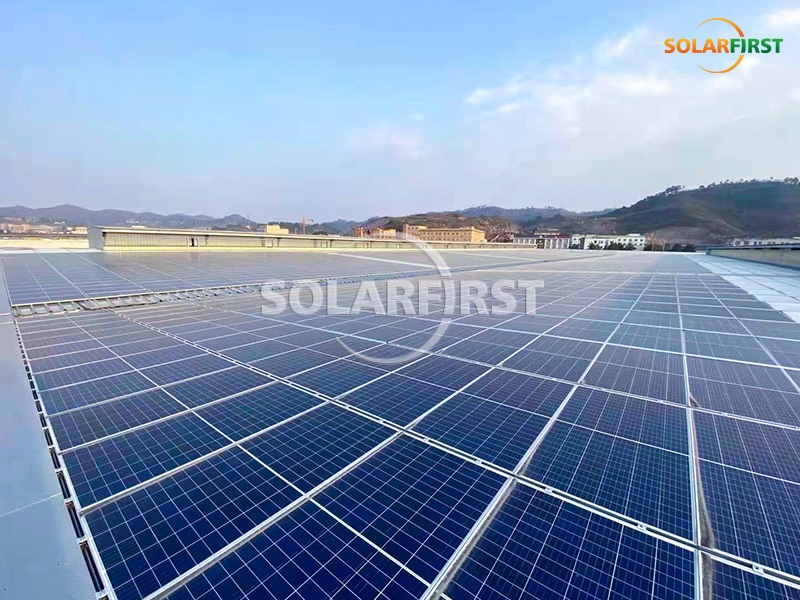

Referenzprojekt Solar First
