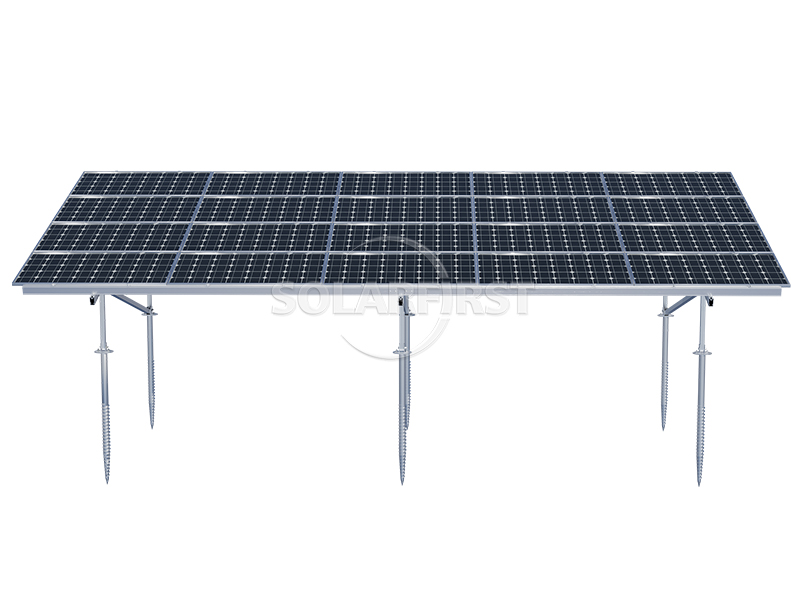

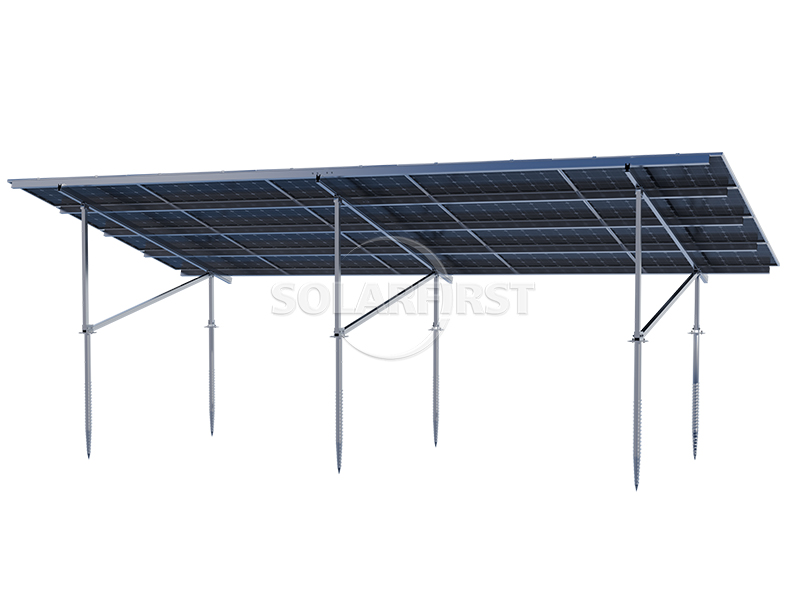

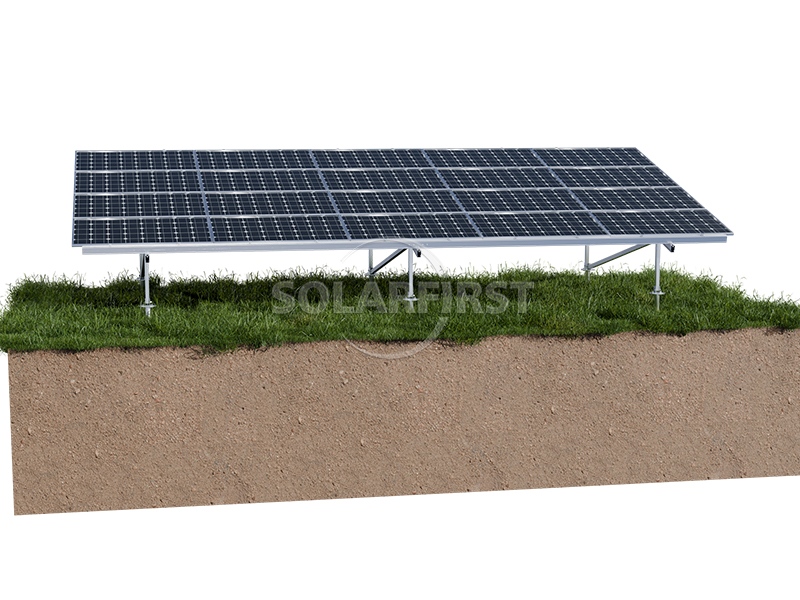

Das auf spiralförmigen Bodenankern aus Aluminiumlegierung basierende Photovoltaik-Tragsystem verwendet die "rotierende Einsteckmontage" und ist vollständig aus Aluminium gefertigt und korrosionsbeständig. Dadurch bietet es eine Bodenmontagelösung mit geringerer Umweltbelastung und höherer Baueffizienz für kleine und mittelgroße Photovoltaikprojekte.
Farbe :
Natural silver（Colored according to customer requirements）Zertifizierung :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

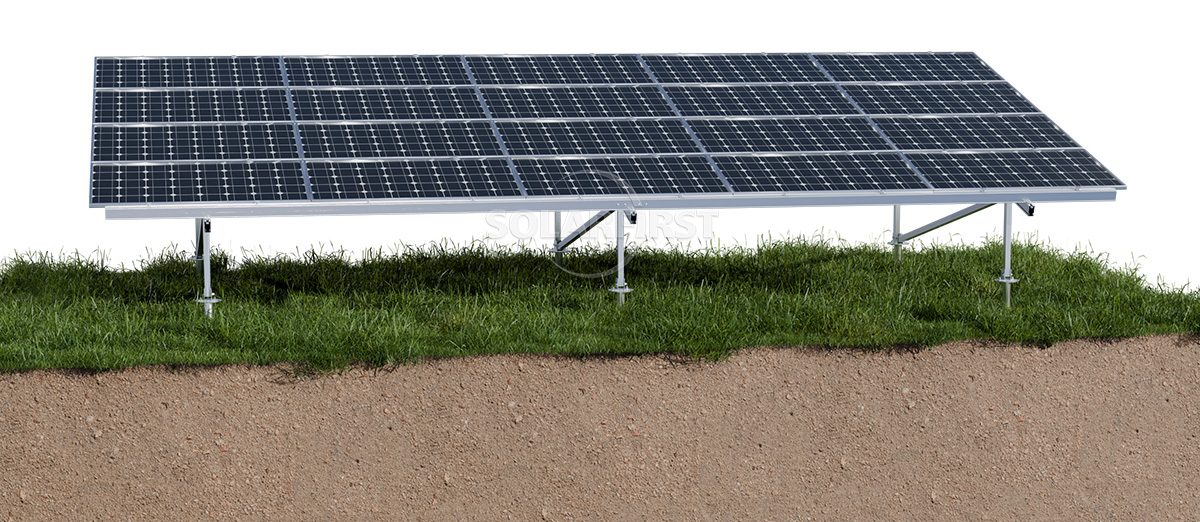

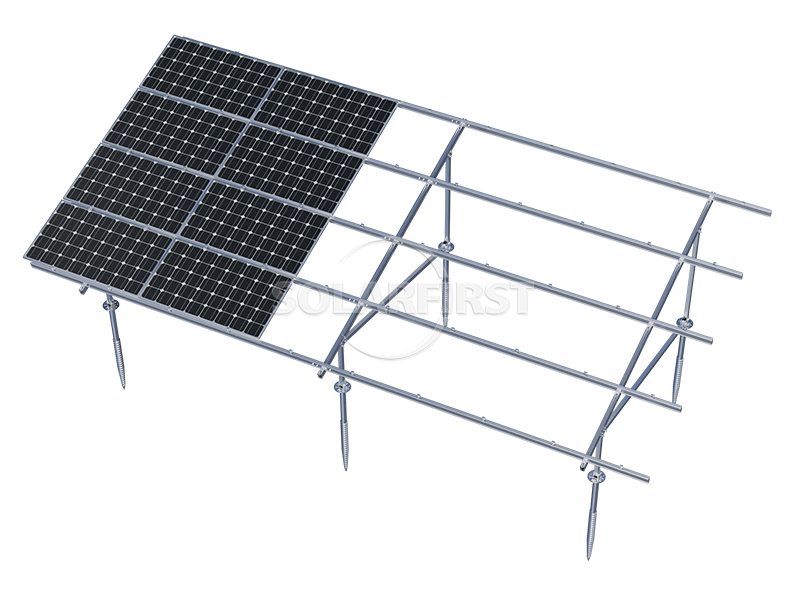

Dieses System integriert Photovoltaik-Träger mit spiralförmigen Bodenankern und eignet sich für Kraftwerke im kommerziellen oder öffentlichen Maßstab. Es ermöglicht eine schnelle und stabile Bodenverankerung.

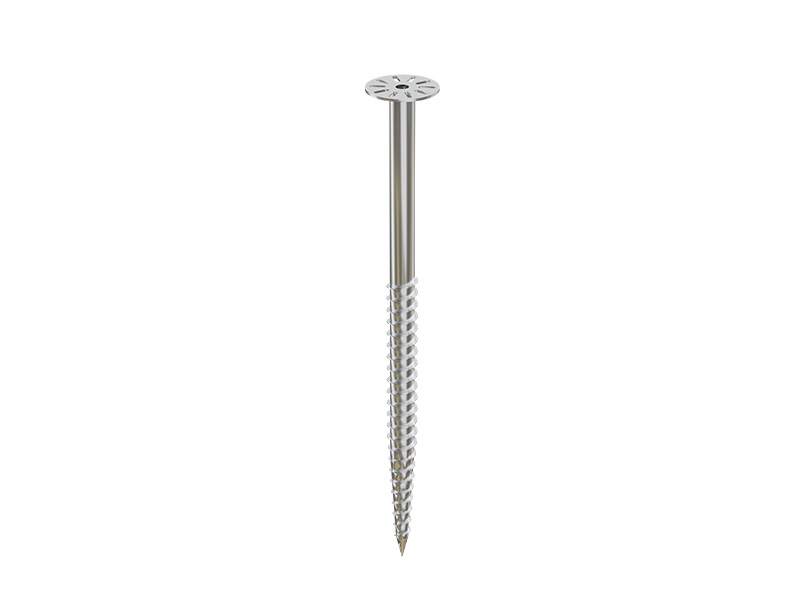

Die Hauptkomponenten bestehen aus hochfester Aluminiumlegierung (z. B. AL6005-T5, AL6063-T5) und sind mit verstellbaren Spiralankern ausgestattet. Während der Montage werden die Spiralanker mithilfe einer Spezialmaschine in den Boden geschraubt, anschließend wird die vorgefertigte Aluminium-Tragkonstruktion daran befestigt. Für den gesamten Prozess sind weder Aushubarbeiten noch Betonarbeiten erforderlich.

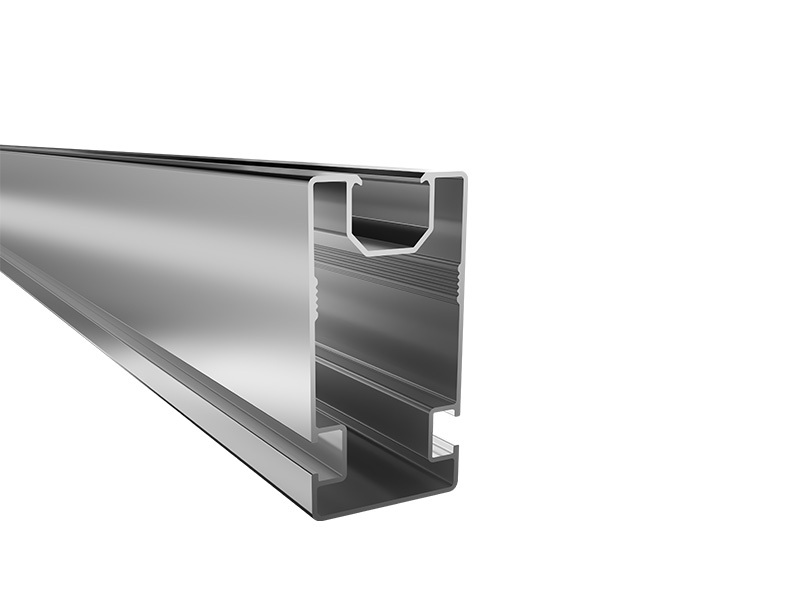

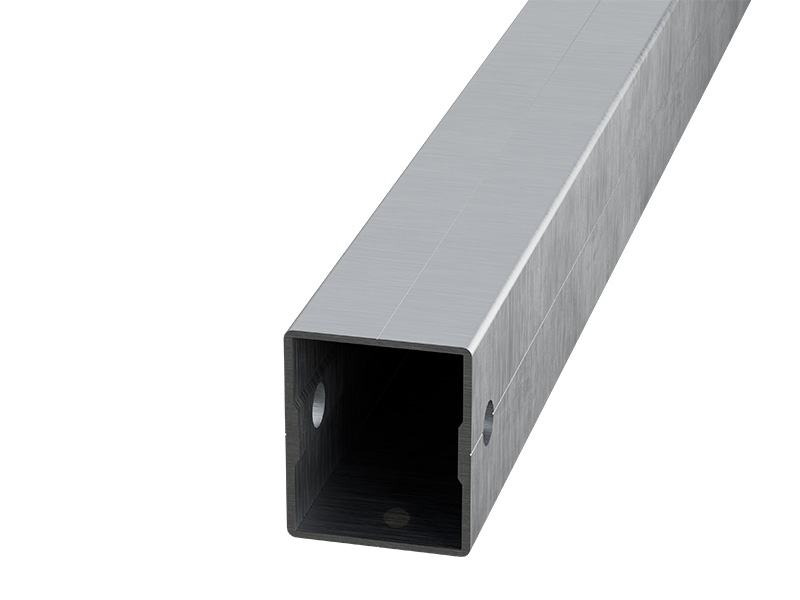

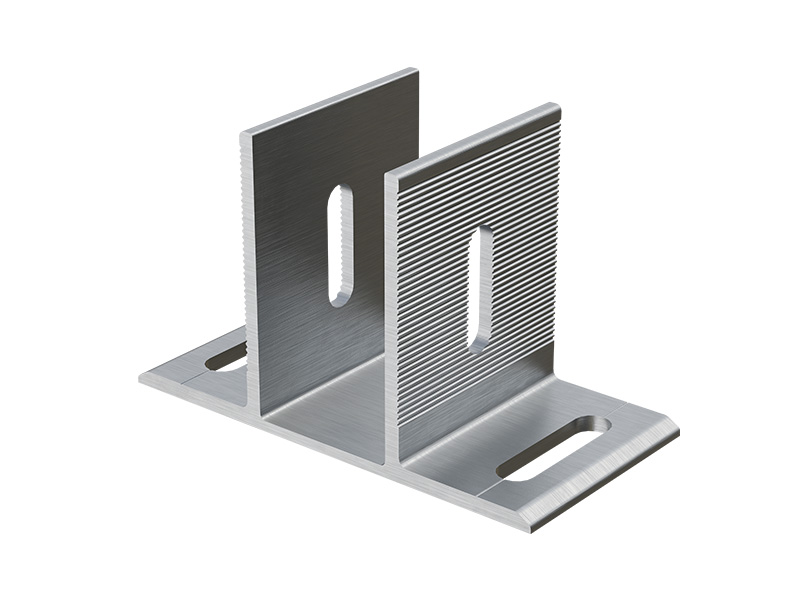

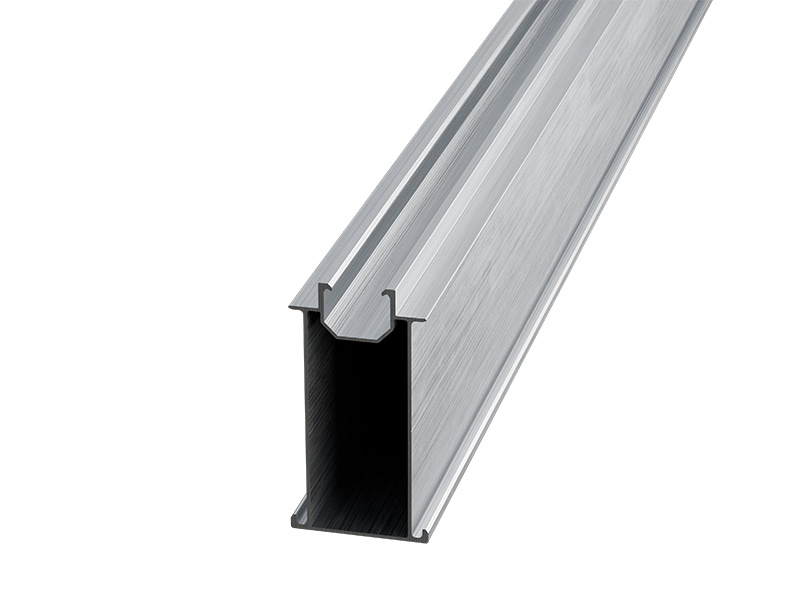

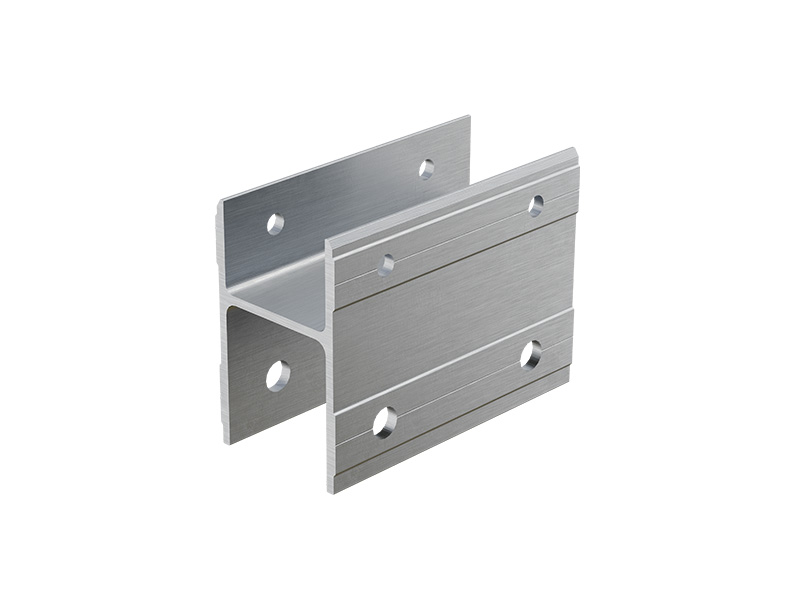

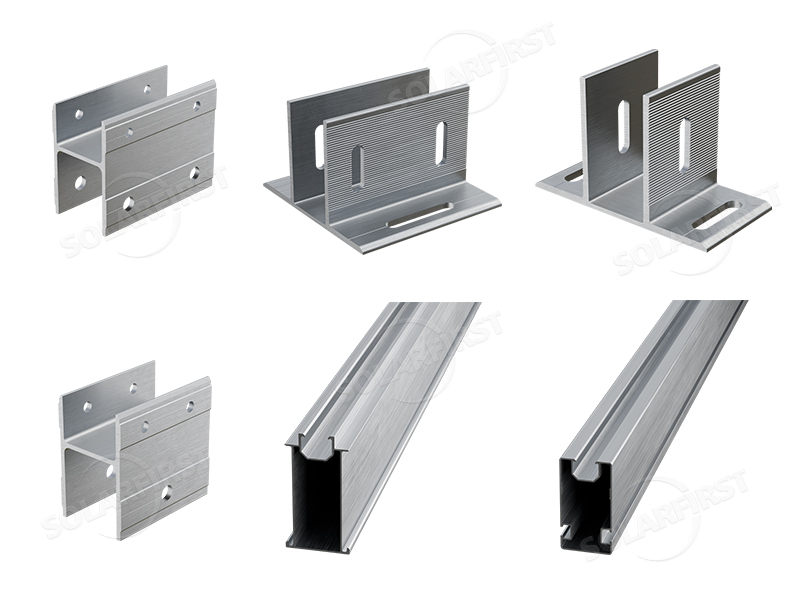

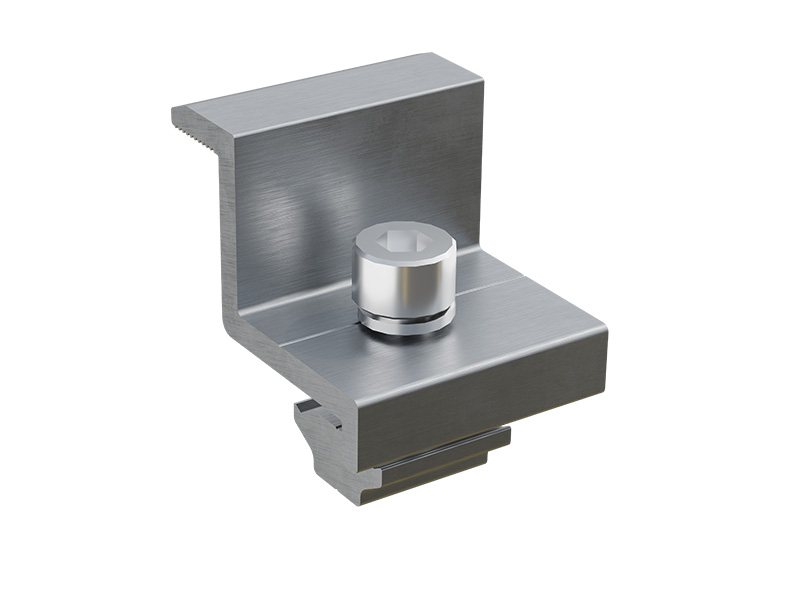

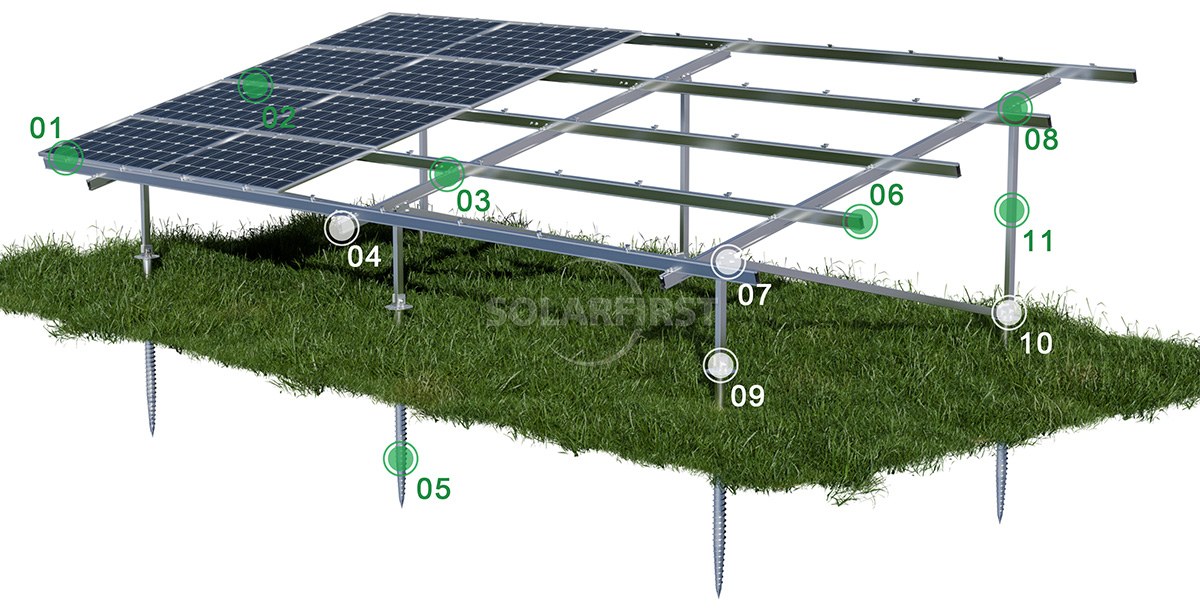

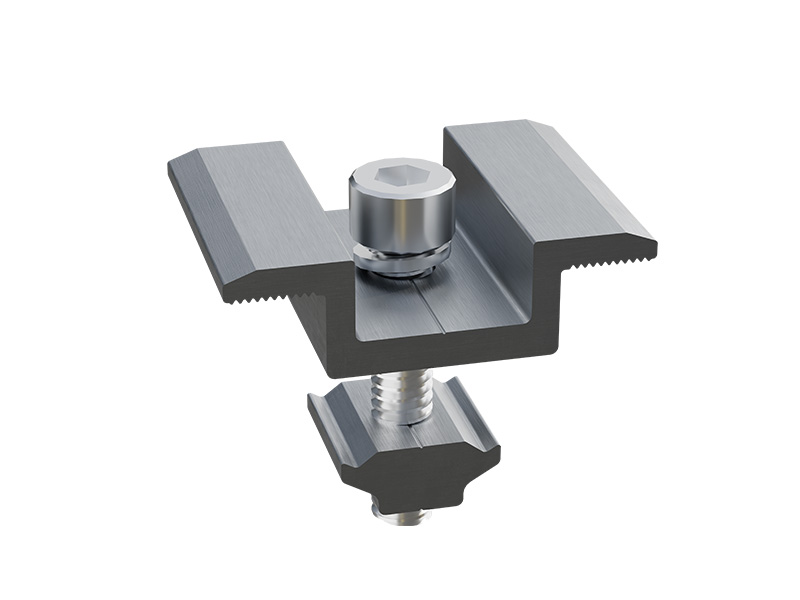

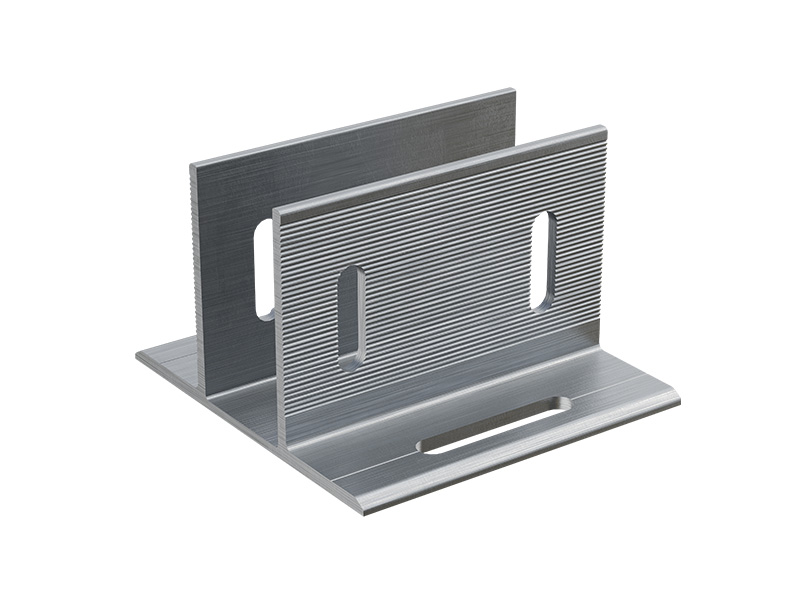

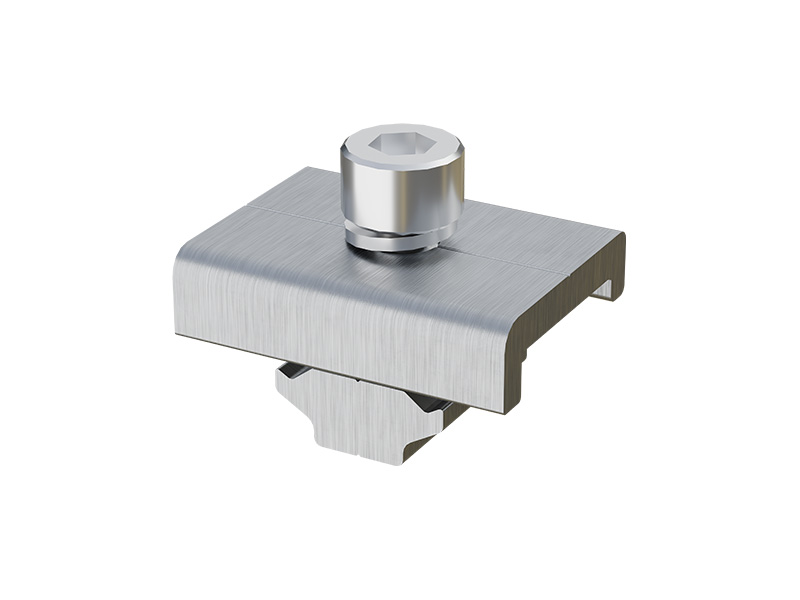

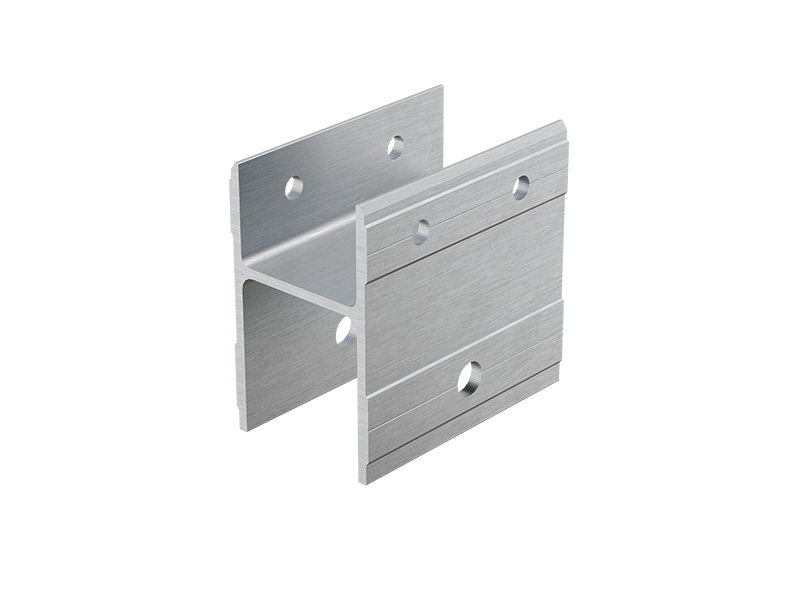

Produktkomponenten
Vorteil
Parameter
| Installation | Boden |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Standards | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
Anwendbare Szenarien
▶ Großflächige, zentralisierte, bodengestützte Photovoltaik-Kraftwerke
Geeignet für Kraftwerke im Megawattbereich, die eine schnelle Inbetriebnahme erfordern. Spiralanker benötigen weder Aushub noch Beton, und die Bauzeit ist im Vergleich zu herkömmlichen Fundamenten deutlich kürzer.
▶ Photovoltaikprojekte in Hügeln und Bergen
Sie passen sich unebenem Gelände an und erfordern keine großflächigen Geländenivellierungen. Die Höhe der Stützen kann je nach Gelände angepasst werden, um die Beeinträchtigung des Oberbodens in den Bergen zu minimieren.
▶ Wüste Gobi und felsiger Boden
Geeignet für Böden mit Kies, Kieselsteinen oder kleinen Steinblöcken, die keine durchgehenden Gesteinsschichten bilden. Spiralpfähle können normal eingebracht werden. Bei Bedarf kann zur Unterstützung eine Vorbohrung durchgeführt werden.
▶ Komplementärprojekt: Gewächshäuser für die Landwirtschaft und Photovoltaik-Fischzucht
Es verursacht nur geringe Bodenstörungen, was dem Schutz des Oberbodens zugutekommt. Die spiralförmigen Blätter erhöhen die Zugfestigkeit und eignen sich für Wattgebiete oder Gebiete mit hohem Wasserstand.
▶ Sandiger Boden und weicher Boden
Das Bauen auf sandigem und lockerem Boden ist einfacher.
▶ Dezentraler Photovoltaik-Parkplatz
Die Bauarbeiten erfolgen zügig und verursachen nur geringe Schäden an der Bodenoberfläche.
Anwendbarer Bodentyp
Die Spiralpfahlgründung eignet sich für folgende gängige Bodentypen:
Zu berücksichtigende geologische Einschränkungen
Die folgenden geologischen Gegebenheiten stellen erhebliche Installationsschwierigkeiten dar oder sind für diese Methode ungeeignet. Es ist notwendig, im Vorfeld eine Bewertung durchzuführen oder auf eine andere Fundamentform umzusteigen.
▶ Kontinuierliche und intakte Hartgesteinsschichten
Die Oberfläche bzw. die oberflächennahe Schicht besteht aus festen, geschlossenen Gesteinsformationen wie Granit oder Kalkstein. Spiralpfähle lassen sich in diesen Formationen nur schwer einbringen und sind daher nicht empfehlenswert. Stattdessen können Felsanker oder Betonfertigteilfundamente in Betracht gezogen werden.
▶ Sandige Schicht mit extrem hoher Fließfähigkeit
In der lockeren, fließfähigen Sandschicht ist die Tragfähigkeit der Bodenanker unzureichend und die Wirkung unbefriedigend.
▶ Stark korrosiver Boden
Obwohl Aluminiumlegierungen eine gewisse Korrosionsbeständigkeit aufweisen, müssen in stark korrosiven Umgebungen zusätzliche Korrosionsschutzmaßnahmen geprüft werden.
▶ Wenn der Steinanteil zu hoch ist (z. B. mehr als 30 Vol.-% und mit großen Partikelgrößen),
Der Installationsaufwand wird dadurch deutlich steigen. Es muss im Vorfeld geprüft werden, ob vorgebohrte Löcher erforderlich sind oder ob auf andere Fundamente umgestiegen werden sollte.
Zusammenfassung
Dieses System zeichnet sich insgesamt durch seine Kernvorteile aus: schnelle Standorterrichtung, Umweltfreundlichkeit und Anpassungsfähigkeit an verschiedene Geländearten. Wenn Ihr Photovoltaik-Kraftwerksprojekt strenge Anforderungen an die Bauzeit stellt, sich in einem komplexen oder ökologisch sensiblen Gelände befindet oder langfristige Wartungsprobleme minimiert werden sollen, ist dieses System im Vergleich zu herkömmlichen Betonlösungen attraktiver.

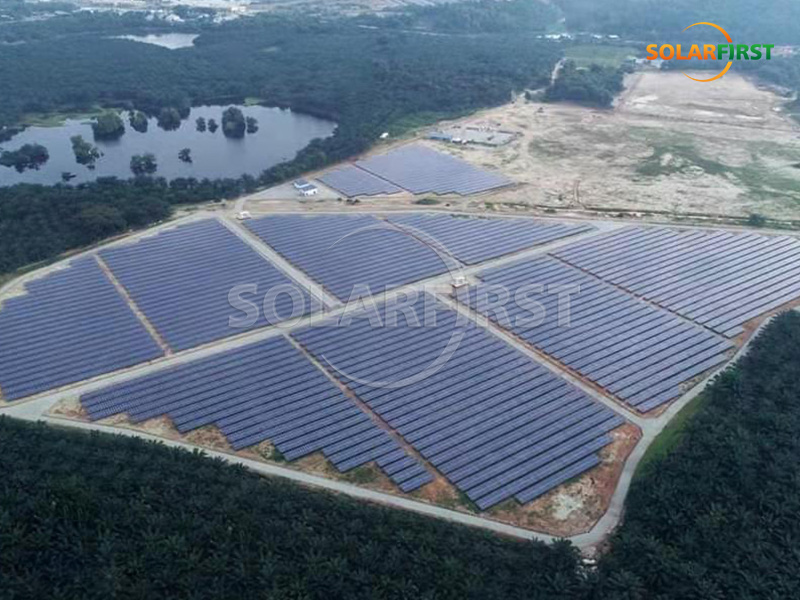

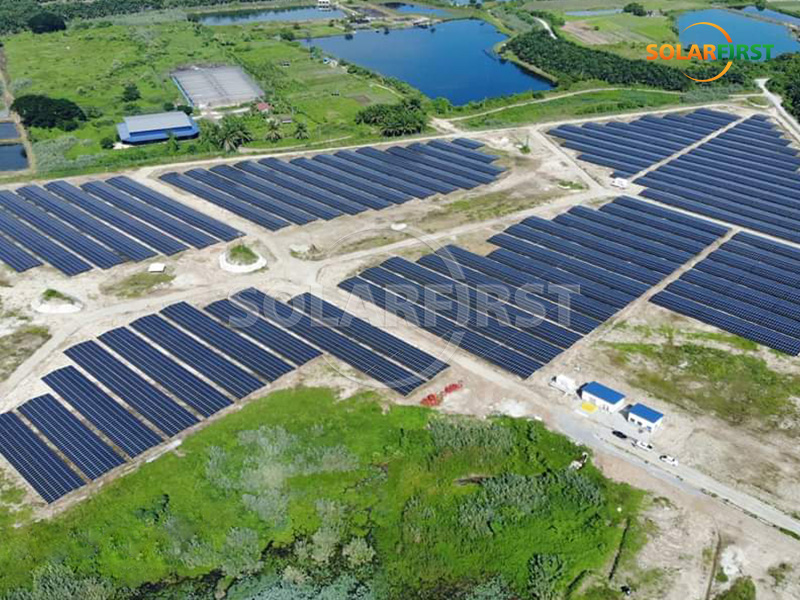

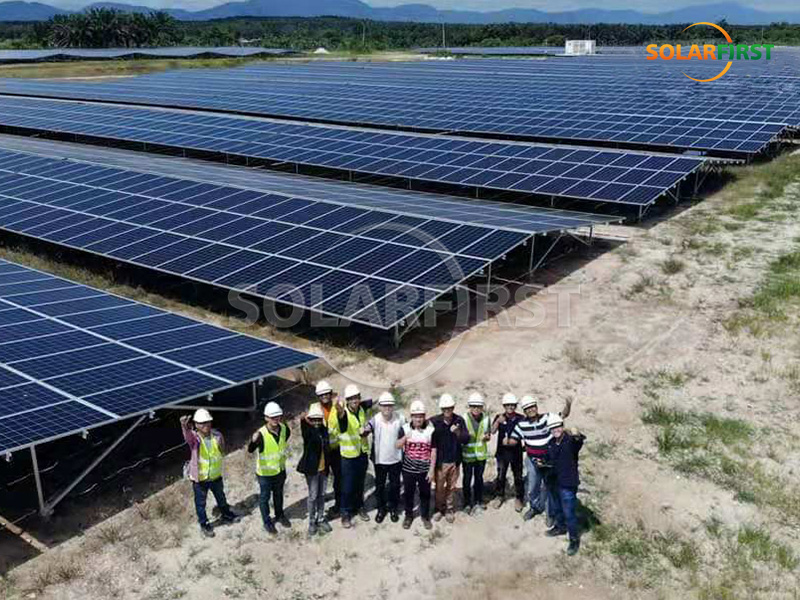

Referenzprojekt Solar First
