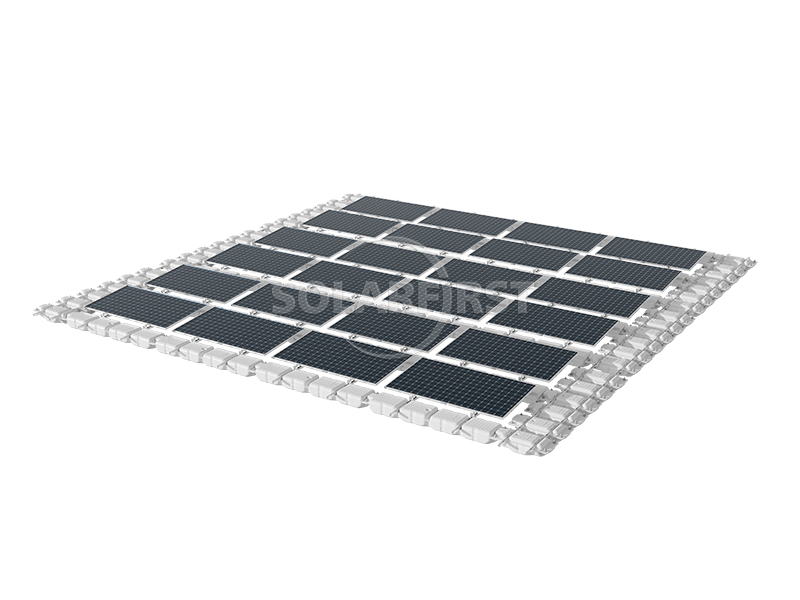

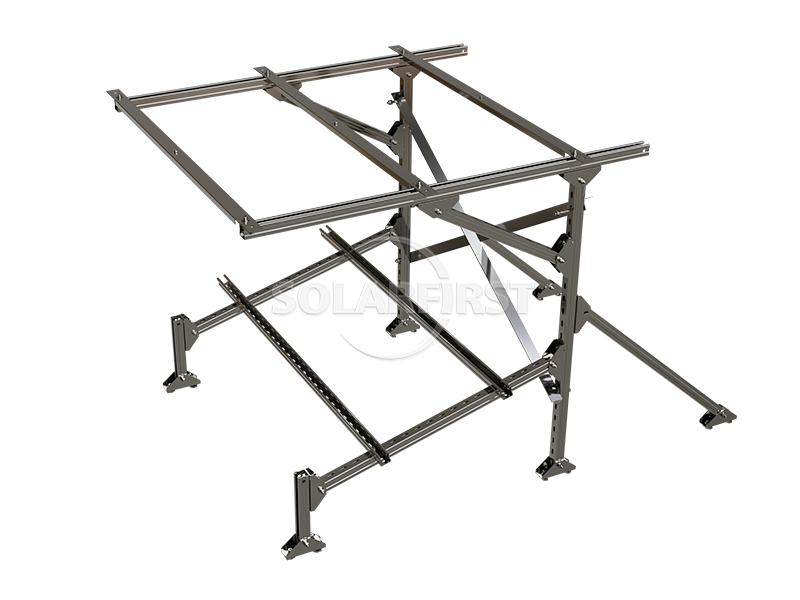

Schwimmende Photovoltaik-Systemhalterung – Serie TGW03

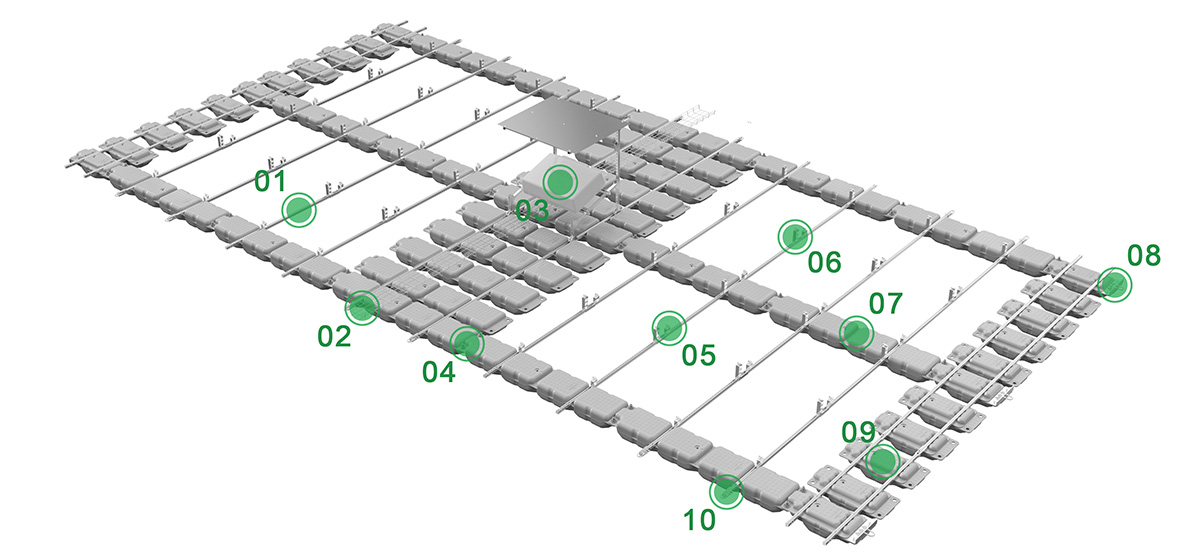

I. Komfortable Konstruktionsmerkmale

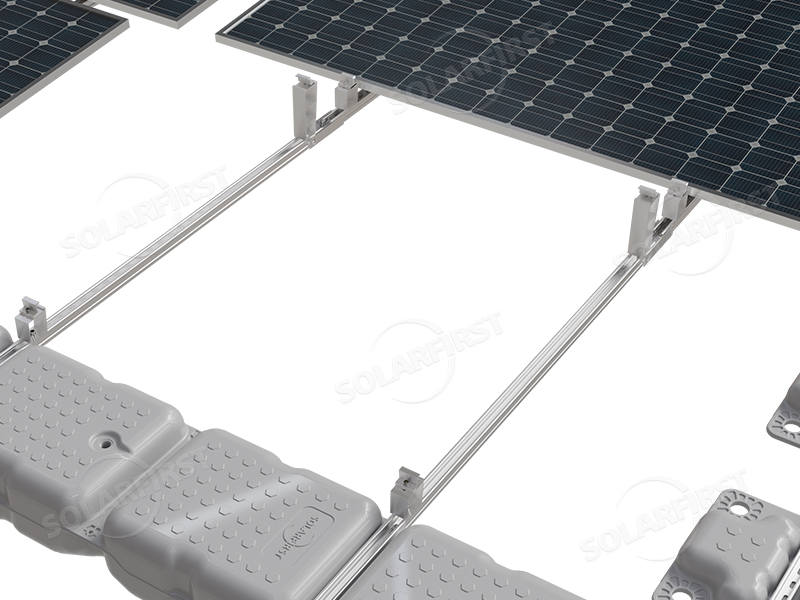

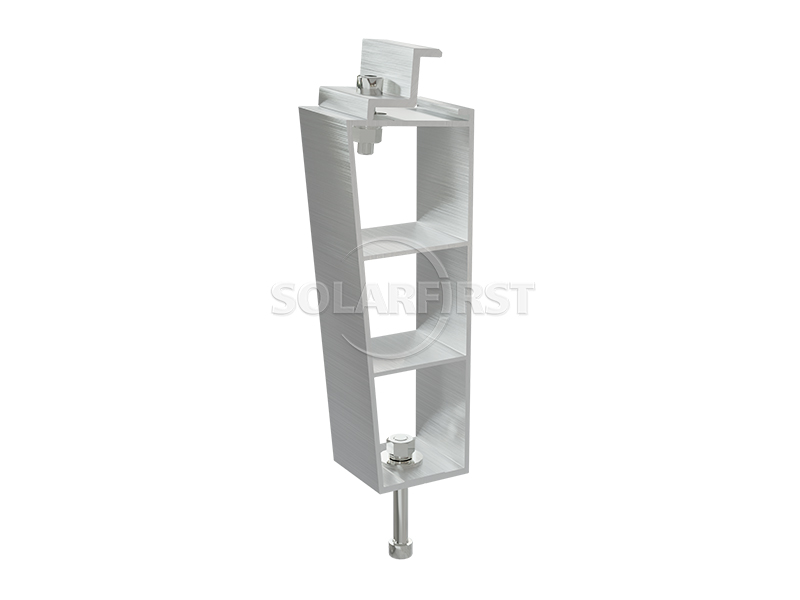

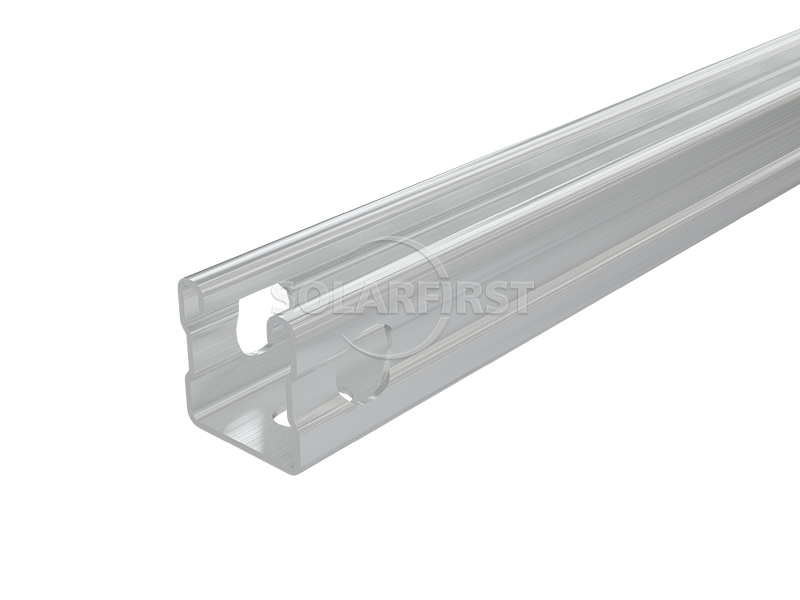

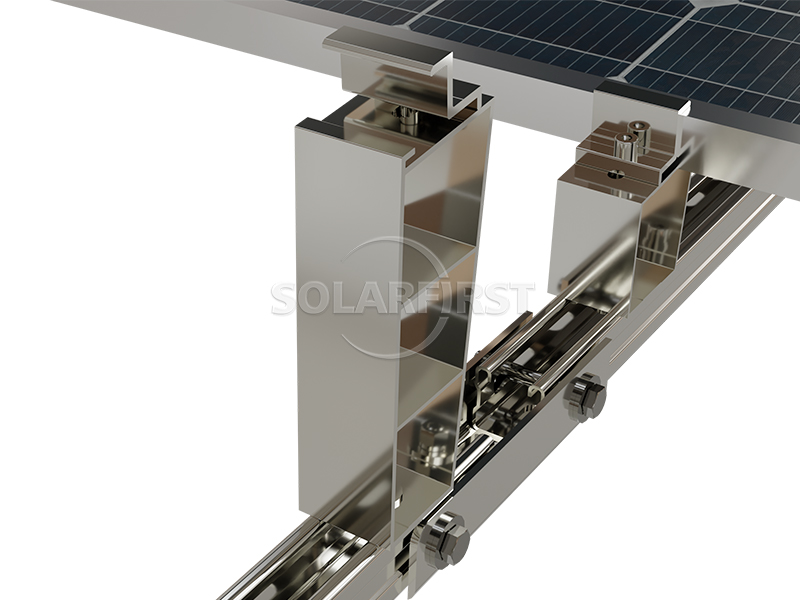

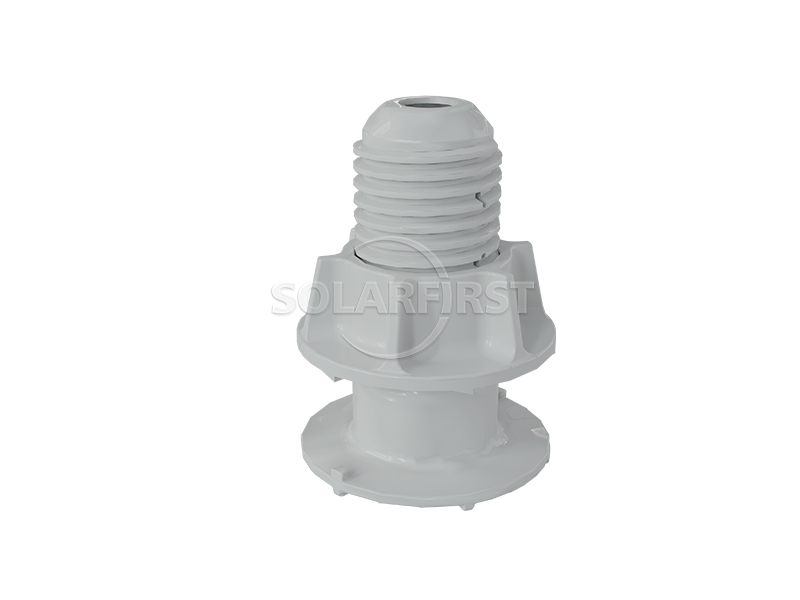

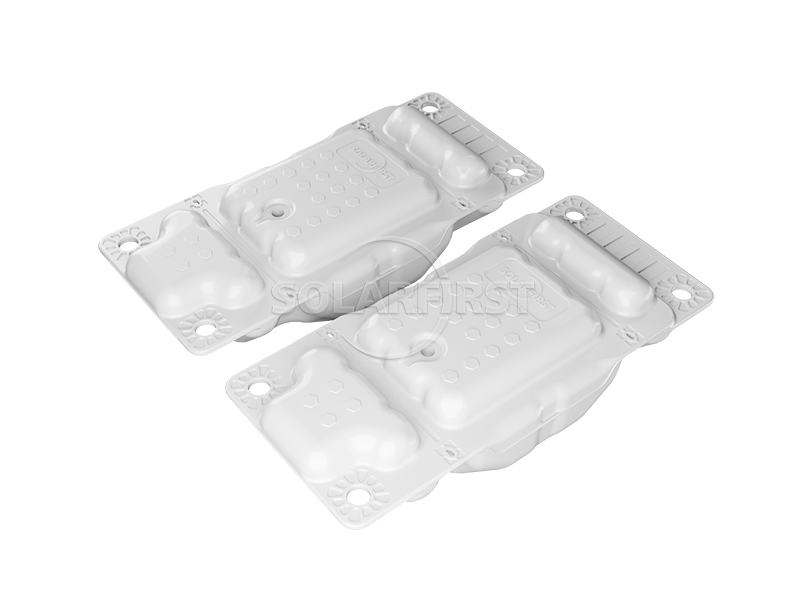

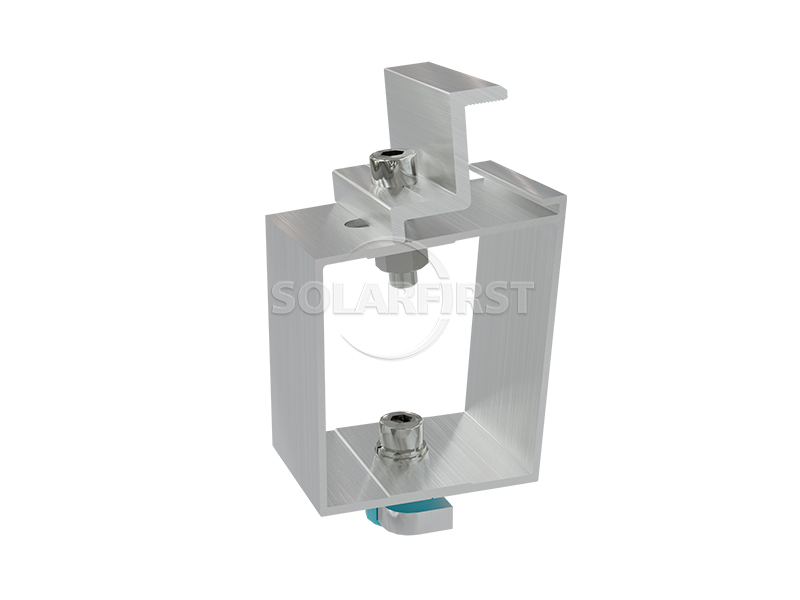

• • Hohe Installationseffizienz: Die Konstruktion der Führungsschiene und der vorderen/hinteren Stützstruktur ist relativ einfach, der Installationsprozess ist klar und die Bauarbeiten sind bequem, wodurch der Betriebszyklus vor Ort bis zu einem gewissen Grad verkürzt werden kann.

• • Flexible Layoutanpassung: Der Abstand zwischen den Photovoltaikmodulen kann je nach den tatsächlichen Anforderungen unterschiedlicher Breitengrade und Installationsneigungswinkel adaptiv angepasst werden, was der Lichtausbeute der Photovoltaikmodule zugute kommt.

II. Systemanpassungsfähigkeit

• • Einstellbarer Installationswinkel: Der Neigungswinkel des Moduls lässt sich im Bereich von 0° bis 15° einstellen, was eine optimale Anpassung an die Bestrahlungsbedingungen verschiedener Regionen ermöglicht.

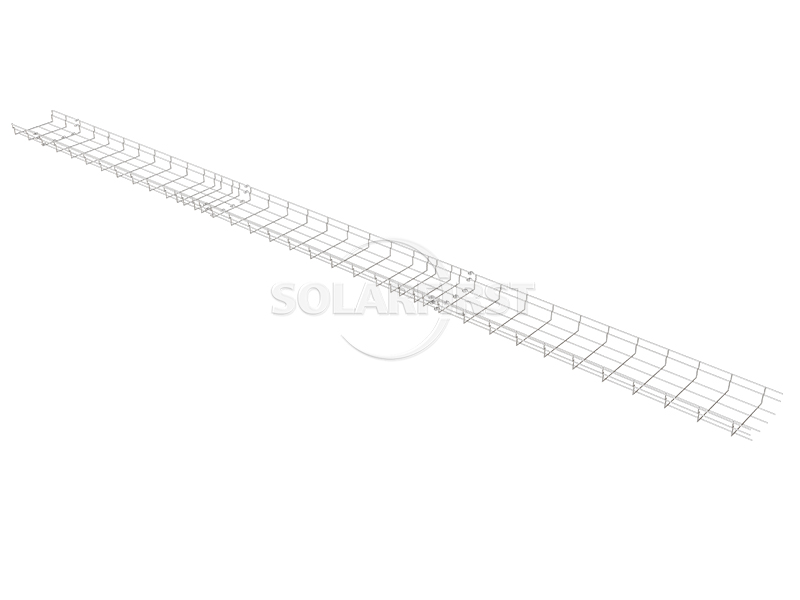

• • Flexible Verkabelungsmethoden: Kabelkanäle können je nach Standortlayout flexibel in Nord-Süd- oder Ost-West-Richtung verlegt werden, wodurch sie sich an die Kabelführungsanforderungen verschiedener Standorte anpassen lassen.

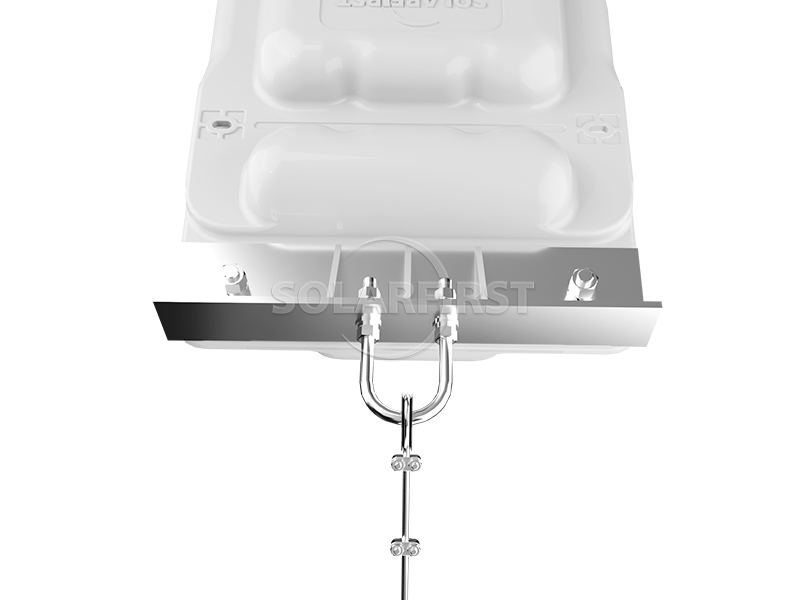

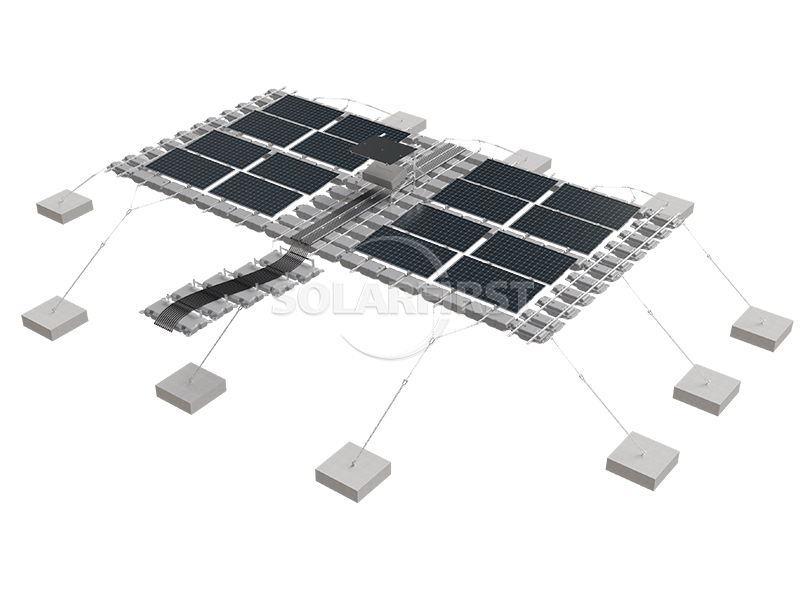

• • Diverse Verankerungsmethoden: Unterstützt verschiedene Verankerungsmethoden wie die Verankerung an Land, die Verankerung unter Wasser und die Verankerung mit Betonblöcken, die sich an die unterschiedlichen geologischen Bedingungen am Grund verschiedener Gewässer anpassen lassen.

III. Vorteile in puncto Sicherheit

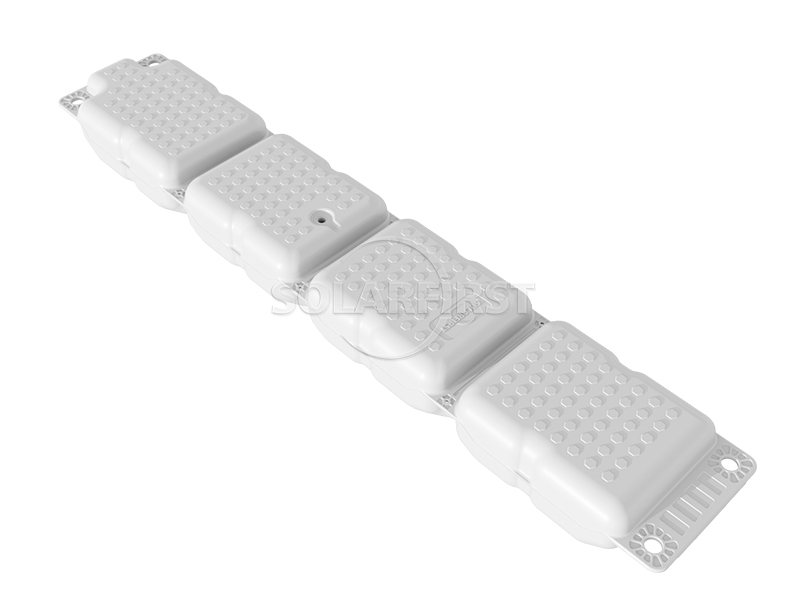

• • Sicherheitskonzept für Betrieb und Wartung: Die Breite des Betriebs- und Wartungskanals beträgt mindestens 460 mm, und der Auftrieb pro Flächeneinheit des Schwimmkörpers liegt über 198 kg/m². Die überlappende Konstruktion der Betriebs- und Wartungskanäle trägt zu einer stabilen Auftriebsverteilung bei und gewährleistet so ein gewisses Maß an Sicherheit für das Betriebs- und Wartungspersonal.

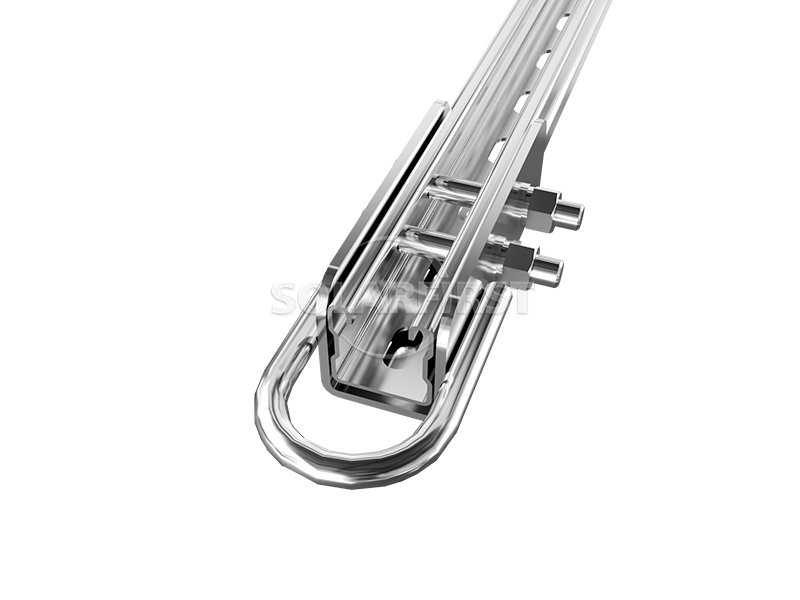

• • Lastenentlastungsdesign: Die U-förmigen Stahlverbinder sind als Gelenkkonstruktion ausgeführt, wodurch unter Umwelteinflüssen wie Wind und Wellen ein gewisser Kraftaufwand reduziert werden kann, was positiv zur Gesamtstabilität des Systems beiträgt.

• • Windbeständigkeit: Das System wurde von der unabhängigen Prüforganisation SGS unter festgelegten Testbedingungen getestet und hält einer Windgeschwindigkeit von 50 m/s stand. Die Gesamtstabilität des Schwimmkörpers ist gut, und während des Tests wurden keine Schäden oder signifikanten Verformungen festgestellt.

• • Umfassende Prüfung und Zertifizierung: Für das Produkt liegt ein vollständiger Prüfbericht für schwimmende Körper vor, der verschiedene Aspekte wie Auftriebsprüfung, Windkanalprüfung des schwimmenden Körpers, Prüfung konzentrierter Oberflächenlasten, Prüfung der Beständigkeit gegen Umweltrisse und der Dichte sowie Prüfung der chemischen Korrosionsbeständigkeit abdeckt und somit eine Grundlage für die Zuverlässigkeit des Produkts bietet.

• • Auslegungslebensdauer: Das System ist auf eine Nutzungsdauer von 25 Jahren ausgelegt und kann unter angemessenen Betriebs- und Wartungsbedingungen über einen langen Zeitraum stabil arbeiten. Es erfüllt somit die Anforderungen von Langzeitprojekten wie z. B. hydro-solaren Hybridsystemen.

IV. Anwendbare Gewässer

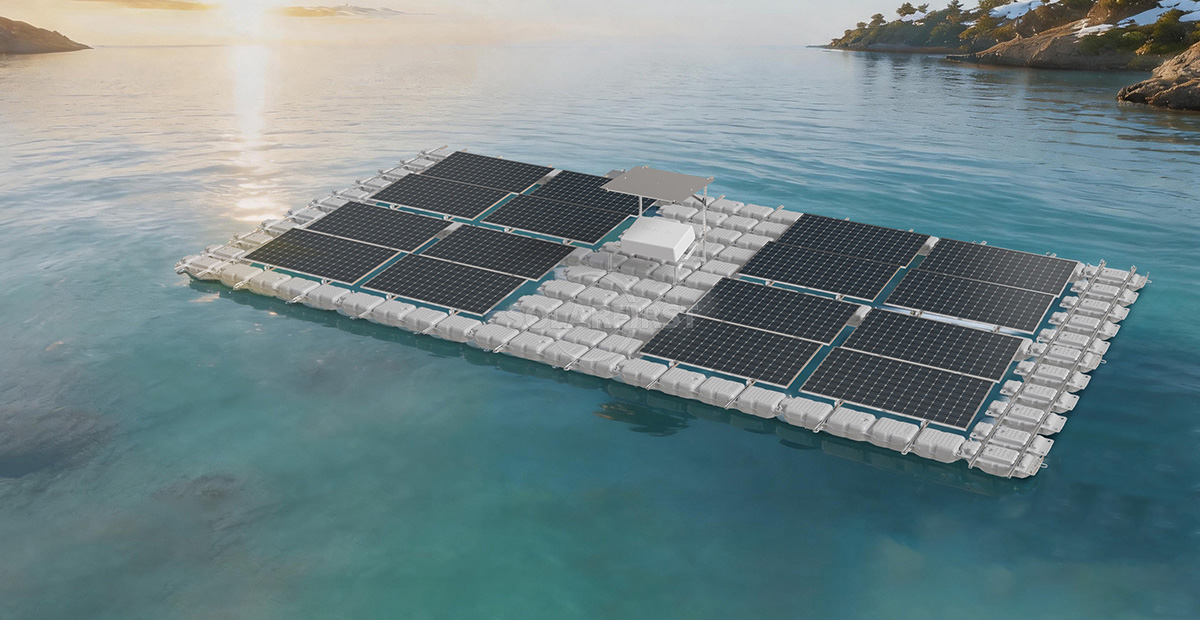

• • Es lässt sich vielseitig auf verschiedenen Gewässern wie Seen, Stauseen, Flüssen (langsam fließende Abschnitte) und Bergbausenkengebieten anwenden. Es passt sich in gewissem Maße an die Wasserqualität und Wasserstandsschwankungen an und ist äußerst praktisch.

Parameter

Installation	Wasseroberfläche
Verankerungsmethoden	Landpfahlanker/Unterwasserpfahlanker/Betonblockanker
Oberflächenwellenhöhe	≤0,5 m
Oberflächendurchflussrate	≤0,5 m/s
Windlast	bis zu 60 m/s
Schneelast	0,5 kN/m²
Neigungswinkel	5°, 10°, 15°
Standards	GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017
Material	HDPE, eloxiertes Aluminium AL6005-T5, Edelstahl SUS304, Zn-Al-Mg-beschichteter Stahl
Garantie	10 Jahre Garantie





Anwendbare Szenarien

▪ Stauseen und Seen: Gewässer, die nicht schiffbar sind oder als Trinkwasserschutzgebiete ausgewiesen wurden, eignen sich für die Implementierung von Fisch-Solar-Hybrid- oder reinen Photovoltaik-Stromerzeugungssystemen.



▪ Langsam fließende Flüsse und Kanäle: Flussabschnitte mit niedriger Fließgeschwindigkeit und relativ stabilem Wasserstand.



▪ Bergbaubedingte Senkungsgebiete: Verlassene Tagebaugruben mit angesammeltem Wasser, in denen schwer zu sanierende Landressourcen effektiv genutzt werden können.



▪ Kläranlagen und Aquakulturteiche: Wo die Funktion des Gewässers nicht mit dem Gesamtzweck des Gewässers in Konflikt steht, sodass eine multifunktionale Raumnutzung möglich ist.



Wichtige Hinweise:

▶ Anforderungen an die Voruntersuchung:

Eine detaillierte Untersuchung der Wassertiefe, der Wasserstandsschwankungen, der maximalen Windgeschwindigkeit, der maximalen Wellenhöhe, der Eislast (falls zutreffend) und der Wasserkorrosivität ist erforderlich. Diese Daten dienen als Grundlage für die Auslegung der Verankerung und der schwimmenden Körper.



▶ Die Verankerungskonstruktion erfordert eine spezielle Bewertung:

Die Verankerungsmethode und das Verankerungssystem sollten von einer erfahrenen technischen Einheit auf der Grundlage geologischer und hydrologischer Gegebenheiten entworfen werden, um eine Systemdrift oder Kollision aufgrund eines Versagens der Verankerung zu vermeiden.



▶ Maßnahmen gegen Biofouling:

Bei langfristigem Betrieb in warmen Gewässern kann es zu Biofouling, beispielsweise durch Algen und Schalentiere, kommen. Es wird empfohlen, anhand der Wasserqualität zu prüfen, ob zusätzliche Antifouling-Beschichtungen oder regelmäßige Reinigungen erforderlich sind.



▶ Regelmäßige Inspektion und Wartung:

Dies umfasst die Überprüfung der Unversehrtheit des Schwimmkörpers, des festen Sitzes der Verbindungen, des Verschleißes der Ankerseile und der Isolierung der elektrischen Leitungen. Ein vierteljährlicher oder jährlicher Wartungsplan wird empfohlen.



▶ Reaktion auf extreme Wetterereignisse:

In Gebieten, die anfällig für extreme Wetterereignisse wie Taifune, starke Konvektion und extreme Kälte/Frost sind, sollte die Sicherheit des Systems unter extremen Belastungen überprüft werden. Gegebenenfalls sind temporäre Verstärkungen oder Anpassungen der Bauteilneigung erforderlich.



▶ Ökologische und umweltbezogene Auswirkungen:

Schwimmende Photovoltaikanlagen können die Unterwasserbeleuchtung und den Sauerstoffgehalt beeinträchtigen. Es wird empfohlen, in ökologisch sensiblen Gewässern im Vorfeld eine Umweltverträglichkeitsprüfung durchzuführen und gegebenenfalls lichtdurchlässige Bereiche oder Sauerstoffanreicherungsanlagen einzurichten.





Zusammenfassung

Schwimmende Photovoltaikanlagen (PV-Anlagen) bieten eine technologische Lösung, die Photovoltaik-Stromerzeugung mit der Nutzung von Wasserflächen kombiniert. Basierend auf einer modularen Schwimmstruktur verfügt dieses Produkt über verstellbare Stützen, Gelenkverbinder und verschiedene Verankerungsmethoden. Die Konstruktion ist auf einfache Installation, Systemanpassungsfähigkeit und strukturelle Sicherheit ausgelegt. Tests von unabhängigen Dritten haben die gute Windbeständigkeit und das langfristige Betriebspotenzial unter typischen Betriebsbedingungen bestätigt. Die Anlage eignet sich für verschiedene nicht schiffbare Gewässer wie Seen, Stauseen und Bergbausenkengebiete. In der Praxis sind jedoch eine kundenspezifische Auslegung und regelmäßige Wartung unter Berücksichtigung der jeweiligen hydrologischen, geologischen und meteorologischen Bedingungen erforderlich, um die Stabilität und Sicherheit des Systems über den gesamten Lebenszyklus zu gewährleisten.
