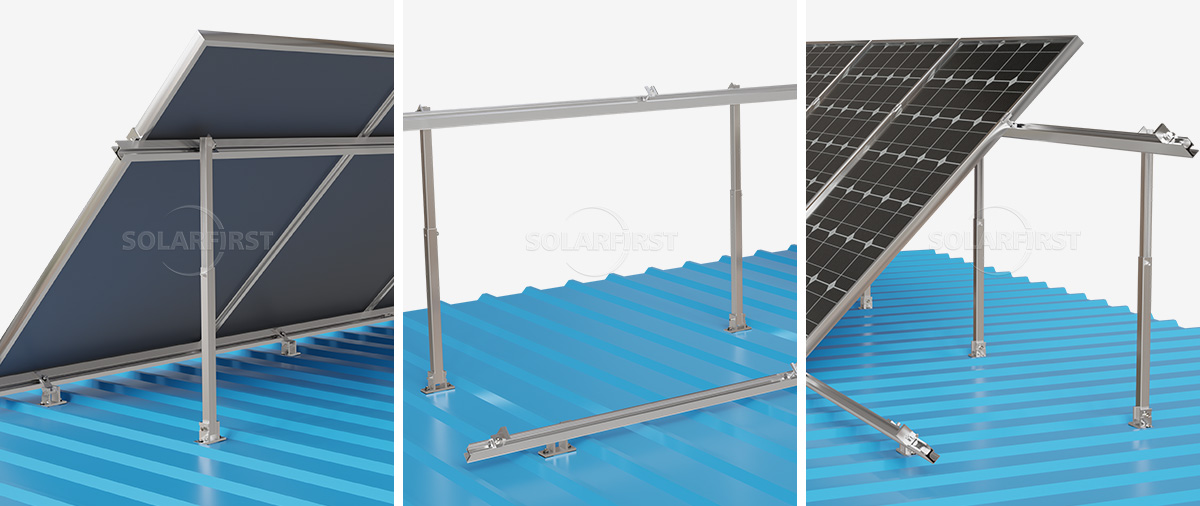

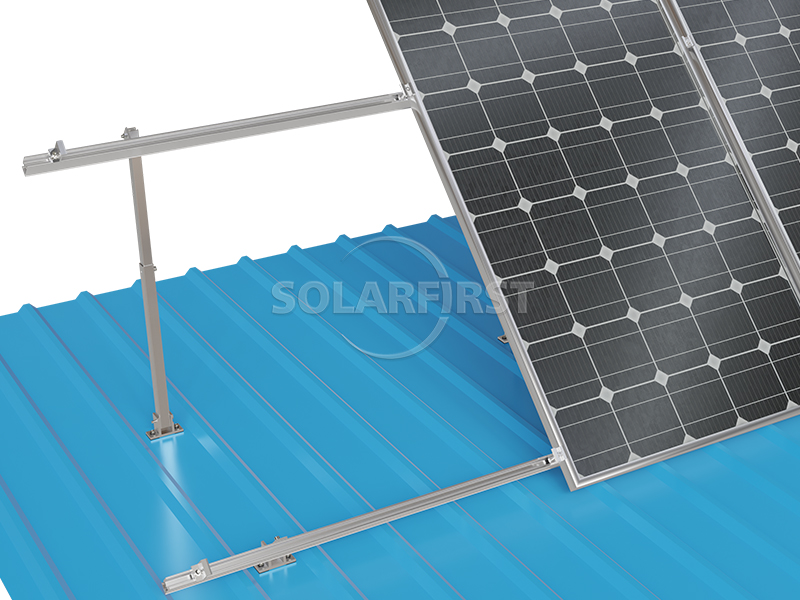

Die verstellbare Photovoltaik-Halterung mit vorderer und hinterer Stütze für Wellblechdächer ist ein speziell für die Montage auf solchen Dächern entwickeltes Solarmodul-Trägersystem. Ihre Bezeichnung leitet sich von der einzigartigen Konstruktion der vorderen und hinteren Stütze ab: Durch die Anpassung des Höhenunterschieds zwischen den Stützen lässt sich der Neigungswinkel der Photovoltaikmodule variieren und so an unterschiedliche regionale Sonneneinstrahlungsbedingungen, Dachneigungen und Tragfähigkeitsanforderungen anpassen.
Farbe :
Natural silver/ black（Colored according to customer requirements）Zertifizierung :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

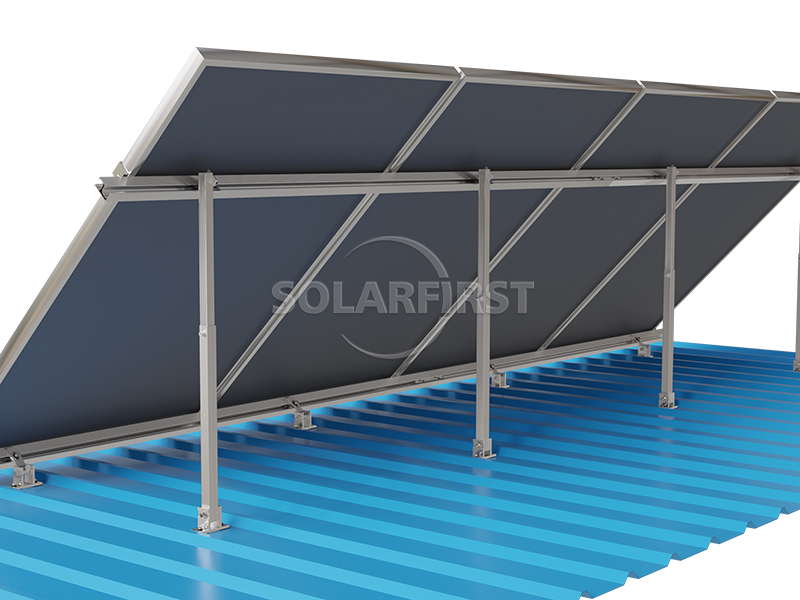

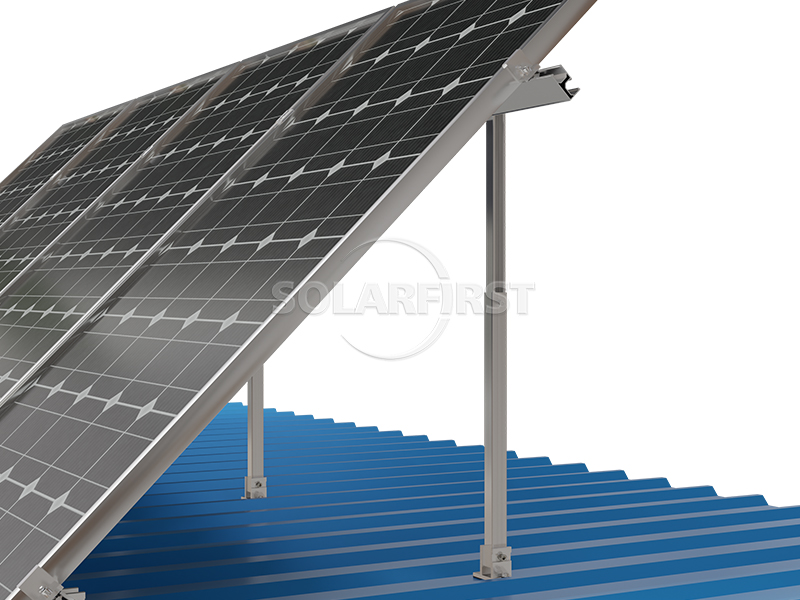

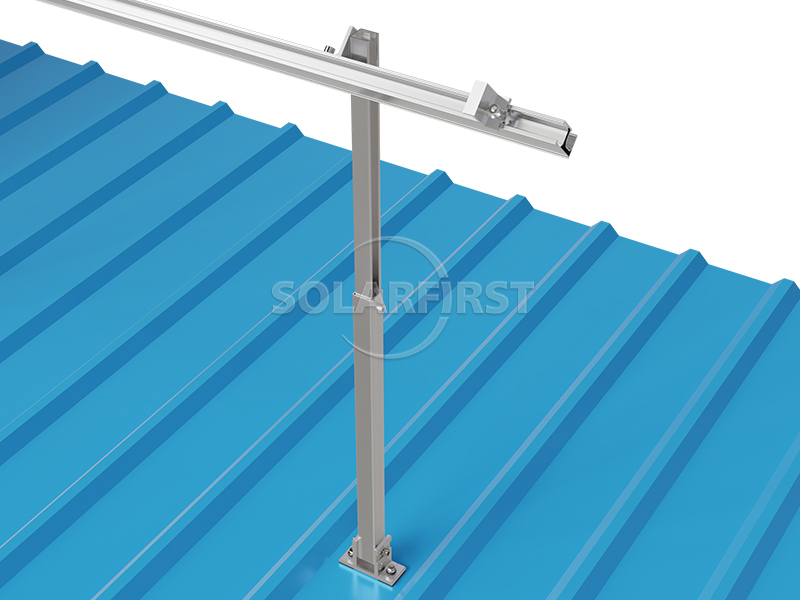

Die verstellbaren vorderen und hinteren Stützbeine für Photovoltaikanlagen auf Wellblechdächern sind ein speziell für diese Dächer entwickeltes Solarmodul-Trägersystem. Das Kernmerkmal ist die Höhenverstellbarkeit der Stützbeine, die eine flexible Anpassung des Neigungswinkels der Photovoltaikmodule (typischerweise 0°–60°) ermöglicht. So lässt sich das System an unterschiedliche Sonneneinstrahlungsbedingungen, Dachneigungen und Tragfähigkeitsanforderungen in verschiedenen Breitengraden anpassen. Für eine sichere Befestigung ohne Beschädigung der Dachabdichtung werden hochfeste Befestigungselemente aus Aluminiumlegierung und Edelstahl sowie nicht perforierte Klemmen verwendet. Das System findet breite Anwendung in dezentralen Photovoltaikanlagen auf Wellblechdächern von Industrieanlagen, Lagerhallen, Logistikzentren und Gewerbegebäuden.

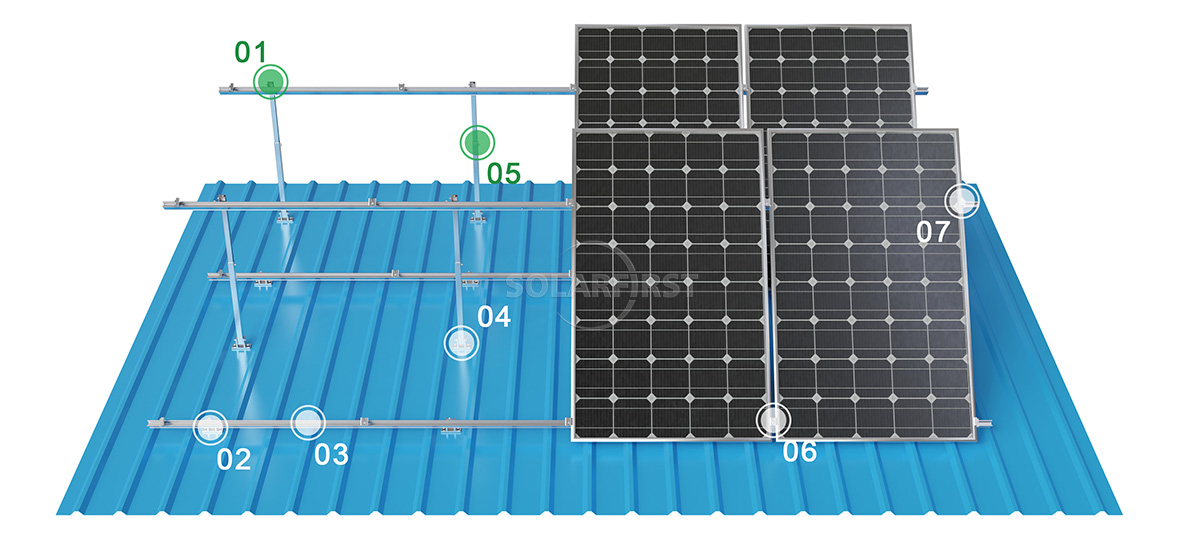

Produktkomponenten
Vorteile
Parameter
| Installation | Metalldach |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | 5° ~ 45° |
| Komponentenausrichtung | Horizontale/vertikale, flexible Anordnung |
| Anwendbare Komponenten | Kompatibel mit gerahmten und rahmenlosen Photovoltaikmodulen |
| Standards | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
Anwendbare Szenarien
▶ Industrieanlagen
Photovoltaik-Kraftwerke auf Wellblechdächern in Branchen wie Stahl, Maschinenbau, Elektronik und Textilindustrie.
▶ Logistik- und Lagerparks
Großflächige, sanft geneigte Wellblechdächer, geeignet für den großflächigen Einsatz von Solaranlagen.
▶ Gewerbegebäude
Eigenverbrauchs- oder netzgekoppelte Stromerzeugungsprojekte auf Wellblechdächern in Einkaufszentren, Supermärkten, Kühlhäusern usw.
▶ Landwirtschaftliche Einrichtungen
Glühen von Wellstahldächern für Viehzuchtbetriebe und Gewächshäuser.
▶ Küsten- und Hochdruckgebiete
Ausgestattet mit hochfesten Klemmen und windbeständiger Konstruktion, geeignet für taifungefährdete Gebiete.
▶ Nördliche Gebiete mit hohen Schneelasten
Die Anforderungen an die Schneelast werden durch Erhöhung der Festigkeit der vorderen und hinteren Stützen sowie der Dichte der Führungsschienen erfüllt.
Eigenschaften

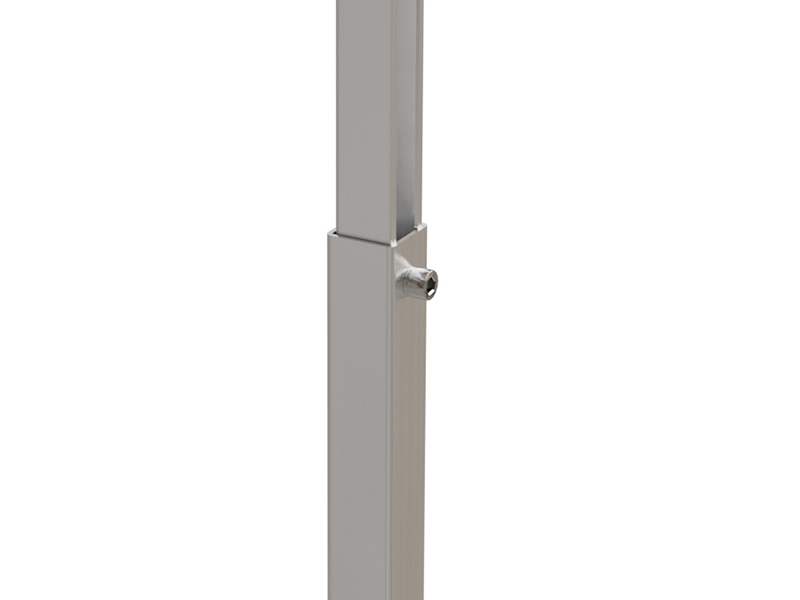

▶Höhen- und Neigungswinkel einstellbar
Dies ist der entscheidende Vorteil verstellbarer vorderer und hinterer Stützstreben. Durch die Anpassung des Höhenunterschieds zwischen den vorderen und hinteren Stützen lässt sich der Neigungswinkel der Photovoltaikmodule flexibel verändern. Gängige Verstellbereiche sind:
Modelle mit festem Winkel: Ungefähr 10°, 15°, 30° usw.
Modelle mit einstellbarem Winkel: 0°~30°, 30°~60°, 5°~45°, etc.
Der Neigungswinkel lässt sich an die jahreszeitlichen Schwankungen des Sonnenstands anpassen und so die Stromerzeugungseffizienz der Photovoltaikanlage verbessern. Beispielsweise ermöglicht eine verstellbare Photovoltaik-Halterung durch mehrere Verbindungslöcher am vorderen Schrägträger und Schrauben am hinteren Schrägverbinder die Einstellung des Neigungswinkels auf verschiedene Stufen, um sich an unterschiedliche Installationsbedingungen anzupassen.
▶ Mehrdirektionale Einstellbarkeit
Einige Produkte im mittleren bis oberen Preissegment ermöglichen zudem eine Verstellung in mehrere Richtungen – von vorne nach hinten, von links nach rechts und von oben nach unten – wodurch die Flexibilität und Pünktlichkeit der technischen Installation deutlich verbessert und eine bessere Anpassung an die tatsächlichen strukturellen Abweichungen von Wellstahldächern erreicht wird.

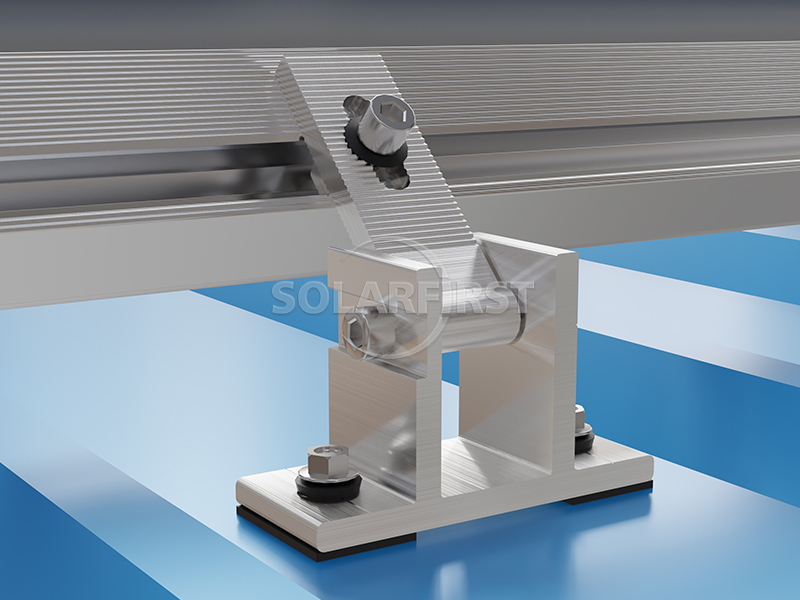

▶ Installationsdesign ohne Perforation
Die verstellbaren vorderen und hinteren Halterungen werden in der Regel mit Klemmen befestigt, wodurch Bohren oder Schweißen am Wellblechdach entfällt. Dies beseitigt das Risiko von Dachleckagen und gewährleistet die Unversehrtheit der Abdichtung sowie die Sicherheit der Produktionsumgebung im Inneren.
▶ Hochgradig vormontiertes und modulares Design
Die Produkte werden größtenteils im Werk vormontiert. Bauarbeiter müssen lediglich einfache Montage- und Befestigungsarbeiten auf dem Dach durchführen, wodurch Schneide- und Bohrarbeiten vor Ort entfallen. Dies reduziert die Bauzeit und die Arbeitskosten vor Ort erheblich.
▶ Hohe Festigkeit und Korrosionsbeständigkeit
Der Hauptteil der Halterungen besteht größtenteils aus einer Aluminiumlegierung der Güteklasse 6005-T5 oder 6063-T5 mit eloxierter Oberfläche. Die Oxidschichtdicke beträgt ≥15 μm und gewährleistet so eine ausgezeichnete Korrosionsbeständigkeit und eine Lebensdauer von über 20 Jahren.
Wichtige Hinweise:
▶ Überprüfung der Dachlastkapazität
Vor der Montage muss ein Statiker die Tragfähigkeit der Wellstahl-Dachpfetten und -Paneele überprüfen, um eine Überlastung zu vermeiden, die zu Verformungen oder einem Einsturz führen könnte.
▶ Bestätigung der Fliesenart
Die Klemmen müssen so ausgewählt werden, dass sie genau zum jeweiligen Modell des Wellblechdaches (Wellenhöhe, Wellenneigung und Verriegelungskantentyp) vor Ort passen; andernfalls kann eine instabile Klemmung zu Sicherheitsrisiken führen.
▶ Die Einstellung des Neigungswinkels sollte standortspezifisch erfolgen.
Der einstellbare Neigungswinkel sollte anhand einer umfassenden Berechnung der lokalen geografischen Breite, der jährlichen Sonneneinstrahlung und der Winddruckverhältnisse bestimmt werden; ein größerer Winkel ist nicht unbedingt besser. Zu große Neigungswinkel erhöhen die Windlast erheblich.
▶ Anzugsmomentkontrolle
Alle Edelstahl-Schraubverbindungen müssen mit einem Drehmomentschlüssel auf den vorgeschriebenen Wert angezogen werden. Der Drehmomentkoeffizient sollte vor der Montage überprüft werden, um ein Lösen oder Überdrehen und damit eine Beschädigung des Gewindes zu vermeiden.
▶ Regelmäßige Inspektion und Wartung
Es wird empfohlen, die Klemmfestigkeit sowie die vorderen und hinteren Einstellschrauben alle sechs Monate oder nach jedem starken Wind oder starken Schneefall auf Lockerheit zu überprüfen und diese gegebenenfalls umgehend festzuziehen.
▶ Abdichtung und Versiegelung
Obwohl die Klemmen nicht perforiert sind, muss bei Beschädigung der Wellblechbeschichtung während der Montage ein wasserdichtes Dichtmittel aufgetragen werden, um weitere Korrosion zu verhindern.
▶ Elektrischer Sicherheitsabstand
Die Komponenten und die Kabelverlegung müssen einen sicheren Abstand zu allen potenziellen Rauchabzugsöffnungen, Lüftungsöffnungen, Blitzschutzleisten usw. auf dem Dach einhalten, und es muss eine ordnungsgemäße Erdung gewährleistet sein.
Zusammenfassung
Die verstellbare Photovoltaik-Trägerkonstruktion mit vorderen und hinteren Stützsäulen für Wellblechdächer ist ein professionelles PV-Trägersystem. Sie vereint einstellbaren Neigungswinkel, zerstörungsfreie Montage, hohe Witterungsbeständigkeit und schnelle Installation. Durch den Höhenunterschied zwischen den vorderen und hinteren Stützen, kombiniert mit speziellen Klemmen und einer hochfesten Aluminiumlegierungskonstruktion, wird eine flexible Winkeloptimierung erreicht. Dies verbessert die Stromerzeugungseffizienz deutlich und gewährleistet gleichzeitig die Dichtigkeit des Daches. Das Produkt ist mit verschiedenen gängigen Wellblechdachziegeln kompatibel und findet breite Anwendung in dezentralen PV-Anlagen, beispielsweise in Industrieanlagen und Logistikzentren. Bei der Auswahl der Trägerkonstruktion ist es wichtig, ein passendes Modell anhand des Dachziegeltyps, des lokalen Klimas und der Tragfähigkeit zu bestimmen sowie die Installations- und Wartungsspezifikationen zu beachten. Mit einer Lebensdauer von über 20 Jahren und hervorragender Wind- und Schneebeständigkeit hat sich diese Trägerkonstruktion als bevorzugte Lösung für PV-Anlagen auf Wellblechdächern etabliert.

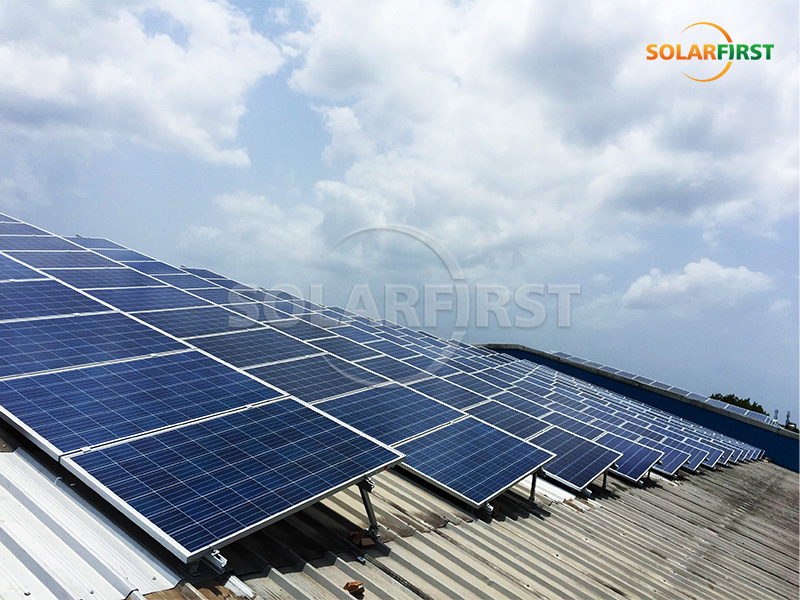

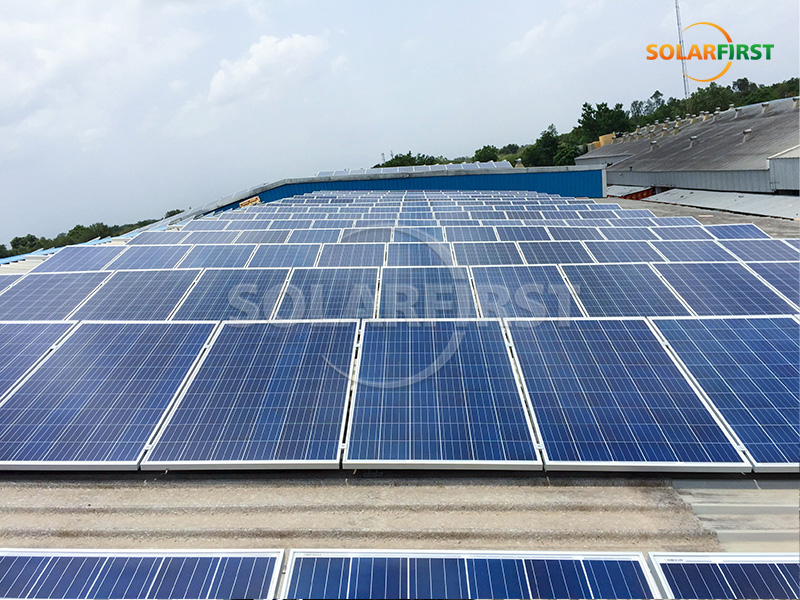

Referenzprojekt Solar First
