Die U-förmige Montageschiene für Photovoltaikmodule auf Wellblechdächern ist ein speziell für diese Dächerart entwickeltes System zur Installation von Solarmodulen. Sie ist aufgrund ihrer hohen Effizienz und Zuverlässigkeit weit verbreitet. Die Bezeichnung „U-förmige Schiene“ leitet sich von ihrem U-förmigen Querschnitt ab, der ein optimales Verhältnis zwischen Stabilität und einfacher Montage gewährleistet.
Farbe :
Natural silver/ black（Colored according to customer requirements）Zertifizierung :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

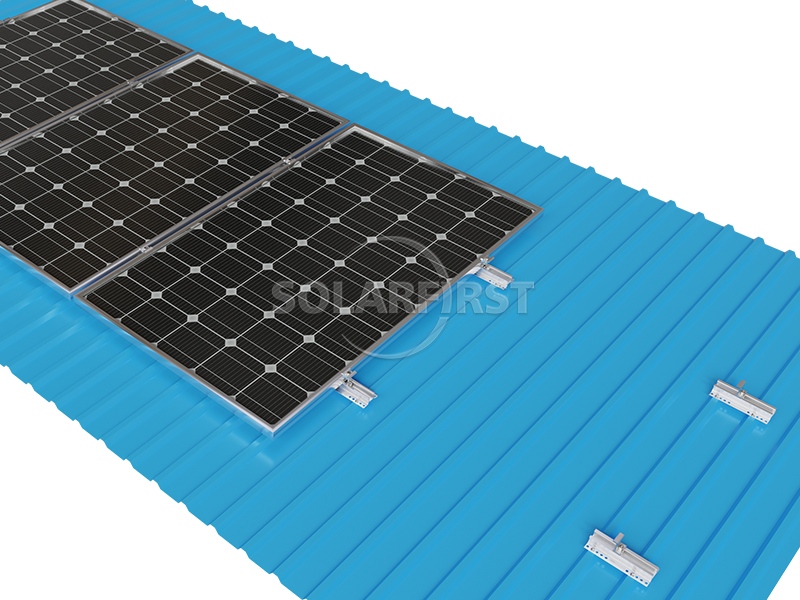

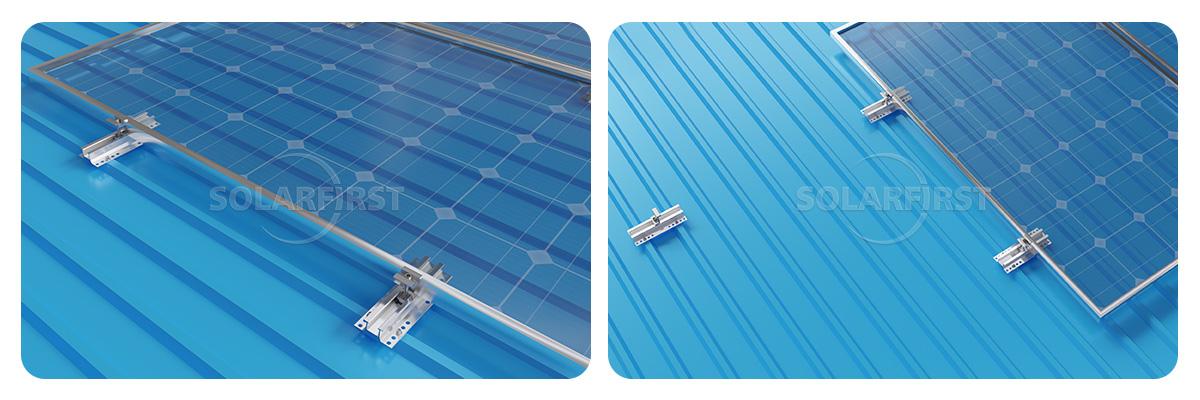

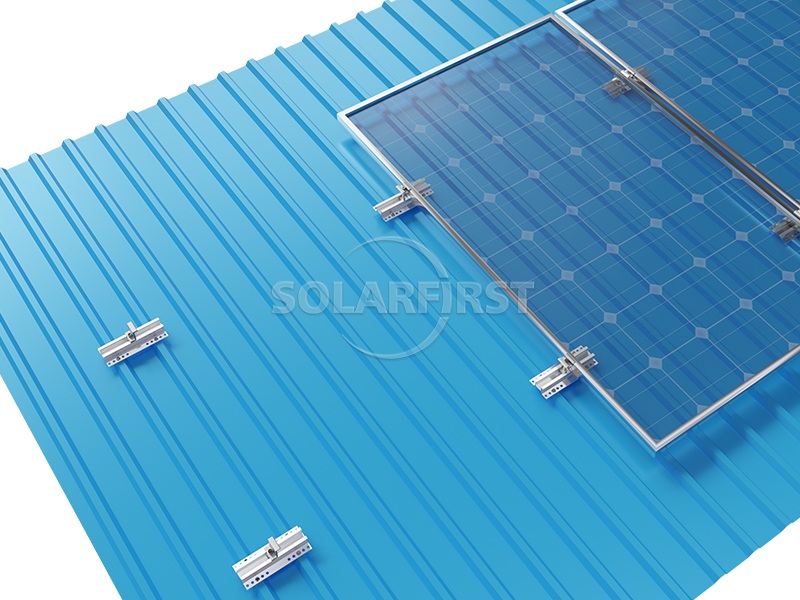

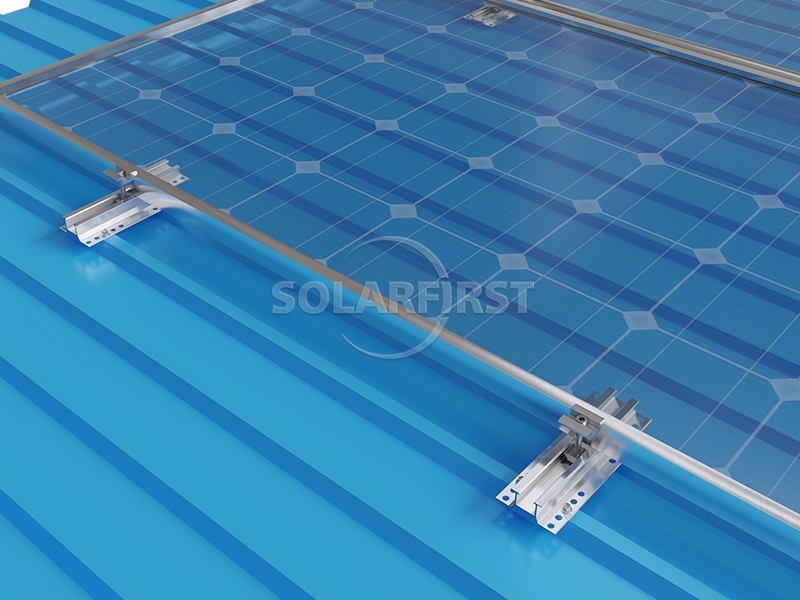

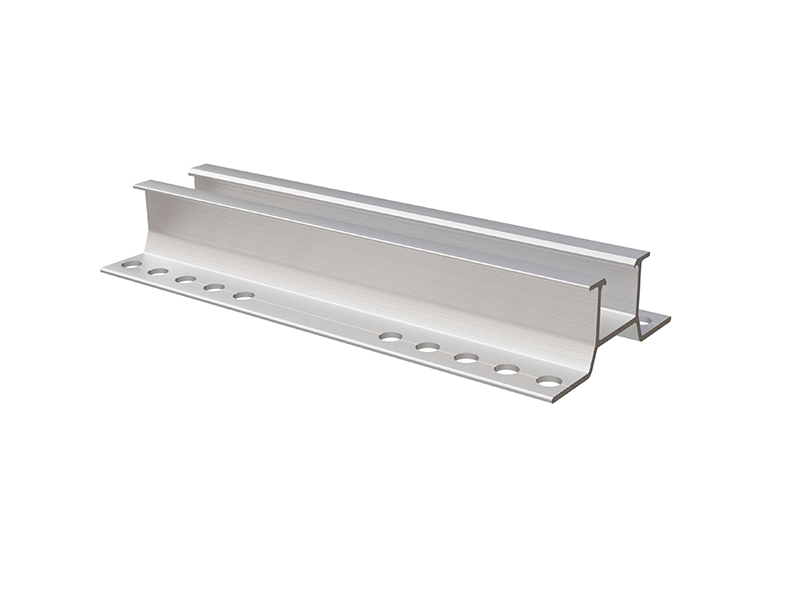

Das U-förmige Schienensystem zur Montage von Solarmodulen auf Wellblechdächern ist speziell für gewerbliche, industrielle und private Wellblechdächer entwickelt. Kernstück ist die U-förmige Führungsschiene mit U-förmigem Querschnitt aus hochwertiger Aluminiumlegierung. Sie wird mittels spezieller Klemmen oder selbstschneidender Schrauben an den Dachkanten des Wellblechs befestigt und bietet so eine stabile Basis für die Photovoltaikmodule. Das System ermöglicht die horizontale oder vertikale Anordnung der Module und ist sowohl mit gerahmten als auch mit rahmenlosen Solarmodulen kompatibel, was seine hohe Flexibilität unterstreicht.

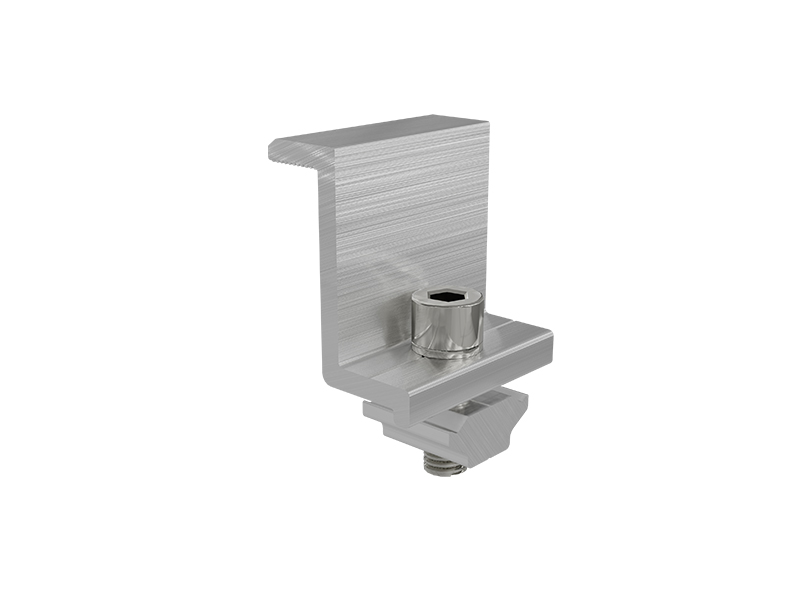

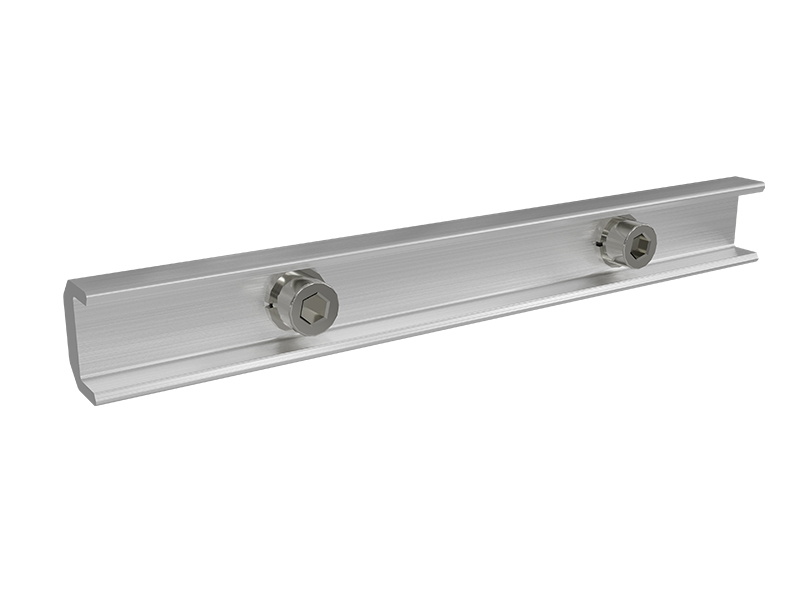

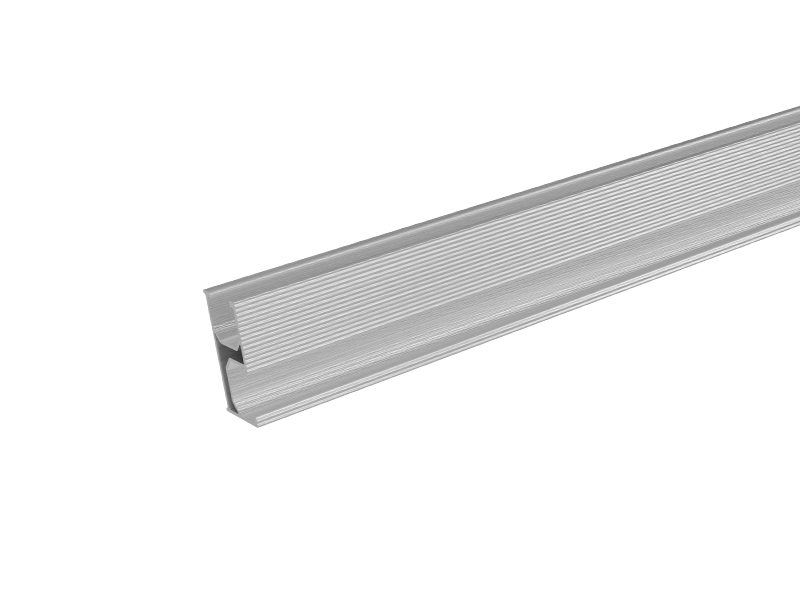

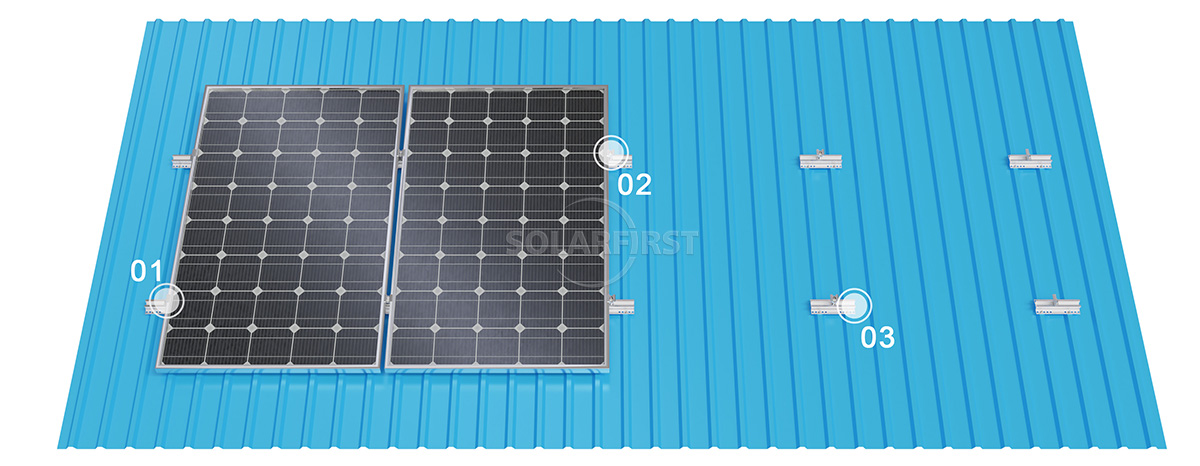

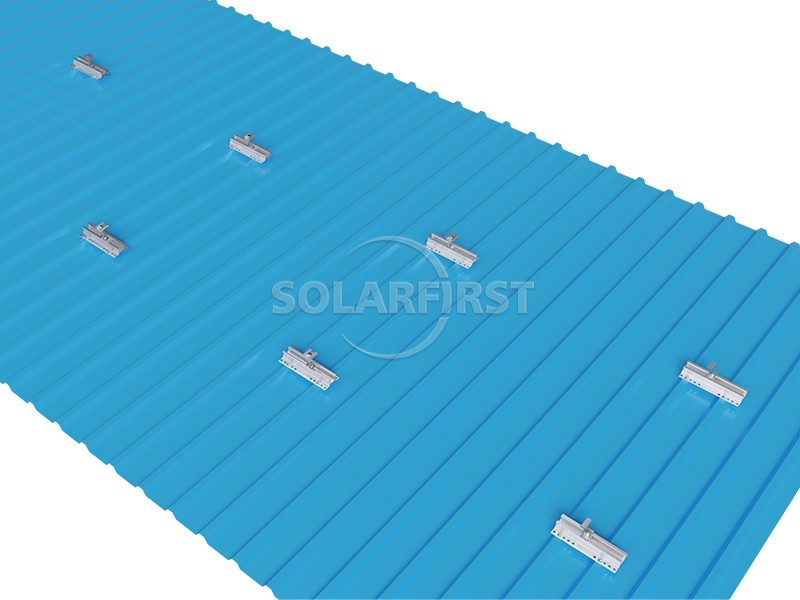

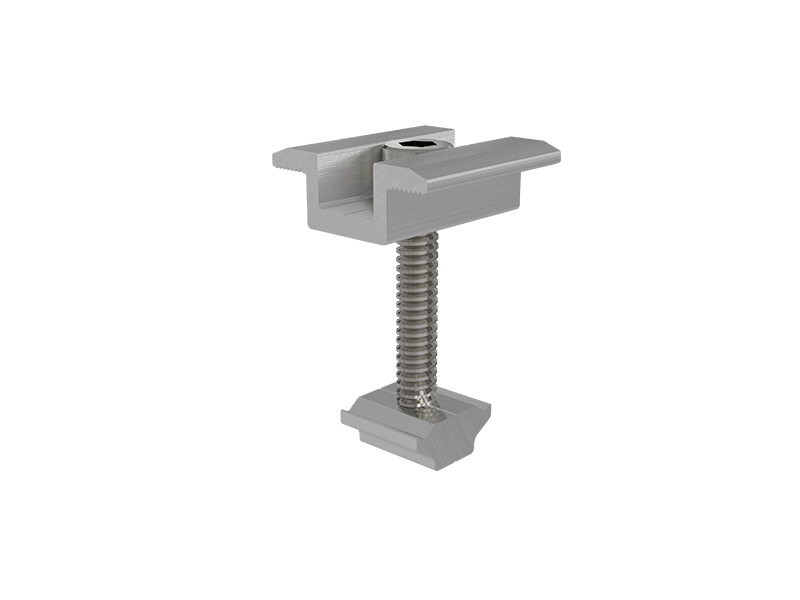

Produktkomponenten
Vor- und Nachteile
▶ Vorteile
▪ Einfache Installation
Die U-förmige Schienenkonstruktion vereinfacht die Montage. Selbstschneidende Schrauben und Druckblöcke fixieren die Komponenten, wodurch der Einsatz komplexer Werkzeuge entfällt und Montagezeit sowie Arbeitskosten deutlich reduziert werden.
▪ Leichtbauweise
Die Konstruktion besteht hauptsächlich aus einer Aluminiumlegierung und minimiert durch ihr geringes Gewicht die zusätzliche Belastung des Daches, was Transport und Handhabung erleichtert.
▪ Zuverlässige Wasserdichtigkeit
In Kombination mit wasserdichten EPDM-Dichtungen oder -Klebstoffen wird das Risiko von Undichtigkeiten nach dem Bohren in das Dach wirksam beseitigt, was für die Gewährleistung der Dachabdichtung von entscheidender Bedeutung ist.
▪ Breite Kompatibilität
Das umfassende Systemdesign unterstützt die horizontale oder vertikale Anordnung von Photovoltaikmodulen und ist mit den meisten gerahmten oder rahmenlosen Modulen auf dem Markt kompatibel.
▪ Hohes Kosten-Nutzen-Verhältnis
Weniger Module und ein vereinfachter Installationsprozess reduzieren gemeinsam die Material- und Arbeitskosten.
▶ Nachteile
▪ Standardisierungsherausforderungen
Zur Veranschaulichung: U-förmige Gleise haben ein kleineres Trägheitsmoment und einen geringeren Elastizitätsmodul, was bedeutet, dass ihre Gesamttragfähigkeit bei gleichen Abmessungen geringer sein kann als bei Gleisen mit anderen Querschnittsformen.
▪ Installationsbeschränkungen
Für die Installation müssen üblicherweise Löcher in das Wellblechdach gebohrt werden. Trotz Abdichtungsmaßnahmen kann dies die gesamte Dachkonstruktion beeinträchtigen.
▪ Marktreife
Als Speziallösung erreichen U-förmige Schienen möglicherweise nicht die gleiche Marktdurchdringung und Preistransparenz wie die vielseitigeren C- oder Z-förmigen Stahlschienen.
▪ Materialeigenschaften
Aluminium ist schwächer als Stahl. Bei speziellen Anwendungen, die eine extrem hohe Tragfähigkeit erfordern, können robustere, feuerverzinkte U-förmige Stahlträger notwendig sein.
Parameter
| Installation | Metalldach |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zur Dachoberfläche |
| Komponentenausrichtung | Horizontale/vertikale, flexible Anordnung |
| Anwendbare Komponenten | Kompatibel mit gerahmten und rahmenlosen Photovoltaikmodulen |
| Standards | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
Anwendbare Szenarien
U-förmige Schienensysteme werden hauptsächlich für Wellblechdächer verwendet und decken verschiedene Arten ab:
▪ Gewerbegebäude
Beispielsweise Fabriken, Lagerhallen und Logistikzentren, die typischerweise große Dachflächen und regelmäßige Installationsbedingungen aufweisen und sich daher ideal eignen, um die Kosteneffizienz von U-förmigen Schienen auszunutzen.
▪ Industrieanlagen
Diese Gebäude stellen hohe Anforderungen an die Dachabdichtung und die Tragfähigkeit der Konstruktion; die leichten und wasserdichten Eigenschaften von U-förmigen Schienen erfüllen diese Anforderungen perfekt.
▪ Wohngebäude
Besonders geeignet sind U-förmige Schienen für ländliche Selbstbauhäuser oder Villen mit Wellblechdächern.
▪ Spezielle Dacharten
Besonders geeignet für trapezförmige Wellblechdächer, da ihre U-förmige Konstruktion eine bessere Passform an den Wellblechen ermöglicht.
Wichtige Hinweise:
Um einen langfristig stabilen Betrieb des Systems zu gewährleisten, müssen einige wichtige Punkte besonders beachtet werden:
▶ Entwurfs- und Planungsphase
▪ Vorberechnung der Dachlastkapazität
Vor der Installation muss sichergestellt werden, dass die Dachkonstruktion die zusätzliche Last der Photovoltaikanlage tragen kann.
▪ Präzises Layout und Positionierung
Vor der Installation sollten die Leitungen gemäß den Konstruktionszeichnungen ausgelegt werden, um sicherzustellen, dass der Abstand zwischen den Klemmen und den Führungsschienen den Konstruktionsvorgaben entspricht.
▶ Abdichtungsphase (entscheidend)
▪ Es müssen EPDM-Dichtungen verwendet werden.
Alle Löcher, die die ursprüngliche Wellblechdachdeckung beschädigen, müssen mit wasserdichten EPDM-Dichtungen oder -Unterlegscheiben unter den selbstschneidenden Schrauben versehen werden. Es wird empfohlen, wasserdichtes Dichtmittel zu verwenden, um Undichtigkeiten zu vermeiden.
▶ Bau- und Installationsphase
▪ Standardisierte Arbeitsablaufsequenz
Die Montage der Führungsschienen sollte in der Reihenfolge „Mittelteil → Endteile → Führungsschienenverbinder“ erfolgen.
▪ Genauigkeit der Steuerungsinstallation
Nach der Montage jeder Führungsschiene ist deren Ebenheit zu prüfen. Der Biegewinkel pro Spannweite sollte 1 mm nicht überschreiten, um eine gleichmäßige Spannungsverteilung auf die Bauteile zu gewährleisten.
▪ Sicherstellen der Zugfestigkeit der Klemme
Vor der Serienmontage ist ein Zugversuch an den Klemmproben durchzuführen, um eine sichere Verbindung zum Dach zu gewährleisten.
▪ Baustellenzugang muss gewährleistet sein.
Das direkte Betreten der Dachplatten ist strengstens verboten. Es sollten separate Zugangswege angelegt werden, um Dachverformungen oder Undichtigkeiten durch Fußgängerverkehr zu vermeiden.
▪ An Regentagen ist das Bauen strengstens verboten.
Dies dient dazu, zu verhindern, dass Regenwasser in nicht vollständig abgedichtete Fugen eindringt, was zu Sicherheitsrisiken führen könnte.
Zusammenfassung
Die U-förmige Schiene für Photovoltaik-Halterungen auf Wellblechdächern ist eine speziell für die strukturellen Eigenschaften von Wellblechdächern entwickelte Installationslösung. Sie vereint das geringe Gewicht von Aluminiumlegierungen, die Wasserdichtigkeit von EPDM und die Vorteile eines modularen Designs. Dadurch werden die Kosten effektiv kontrolliert, während gleichzeitig eine effiziente Bauweise und eine lange Lebensdauer des Systems gewährleistet werden. Für Hausbesitzer, die Photovoltaik-Anlagen auf Wellblechdächern planen, ist die Wahl eines solchen klar strukturierten und standardisierten Systems ein pragmatischer Schritt, um langfristig stabile Erträge zu sichern.

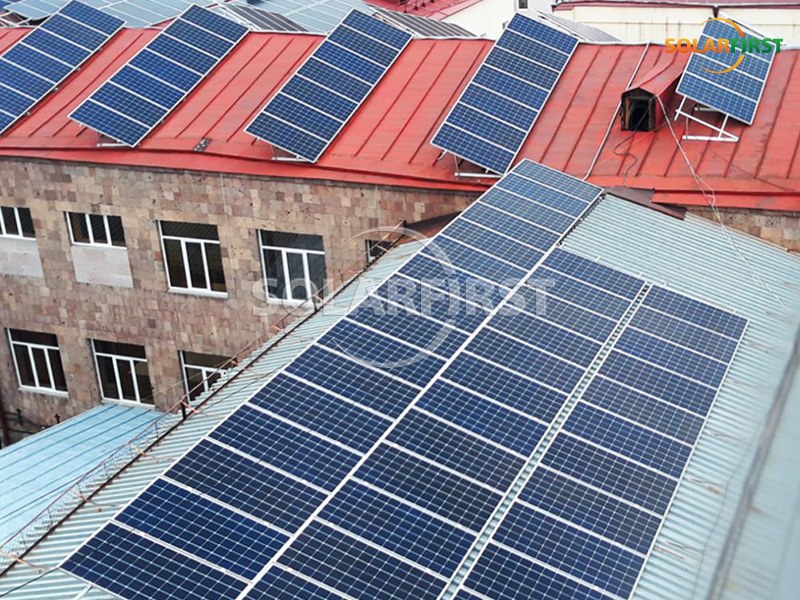

Referenzprojekt Solar First
