Der L-förmige Träger (oft auch L-Fuß oder L-förmige Stütze genannt) eines Photovoltaik-Trägersystems für farbige Stahldächer ist ein einfacher, aber unverzichtbarer Metallverbinder, der die Führungsschienen, welche die Photovoltaikmodule tragen, sicher auf dem Stahldach befestigt. Er hat eine rechtwinklige (L-förmige) Form, ist leicht und dient hauptsächlich als Verankerungselement zwischen dem oberen und unteren Teil der Konstruktion.
Farbe :
Natural silver/ black（Colored according to customer requirements）Zertifizierung :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

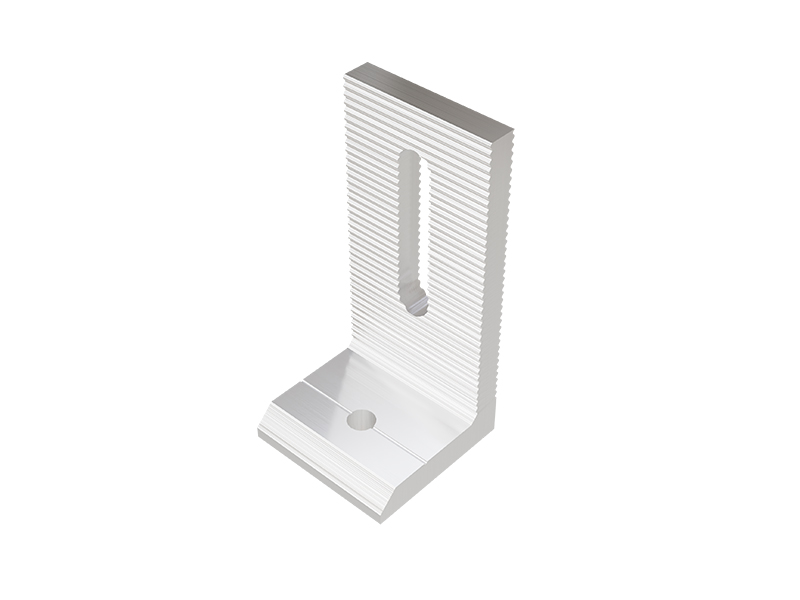

Die L-förmige Halterung (L-Bein) für Photovoltaikanlagen auf farbigen Stahldächern ist ein grundlegendes Verbindungselement. Sie ist rechtwinklig (L-förmig) und wird mit einem Ende mittels einer speziellen Klemme oder eines Befestigungselements an der gewellten Kante des Stahldachs fixiert. Das andere Ende verbindet sich mit der PV-Schiene und stützt diese. Die L-förmige Halterung selbst trägt nicht direkt das Gewicht der Module; sie dient vielmehr als Kraftübertragungselement und leitet die Last der Module und Schienen sicher auf die Dachkonstruktion ab.
Dieses Produkt findet häufig Anwendung in gewerblichen und industriellen Photovoltaik-Dachanlagen. Seine Konstruktion zielt darauf ab, eine stabile und verstellbare Montagebasis für die PV-Module zu bieten, ohne die Dachabdichtung zu beschädigen (bei Verwendung mit Klemmen).

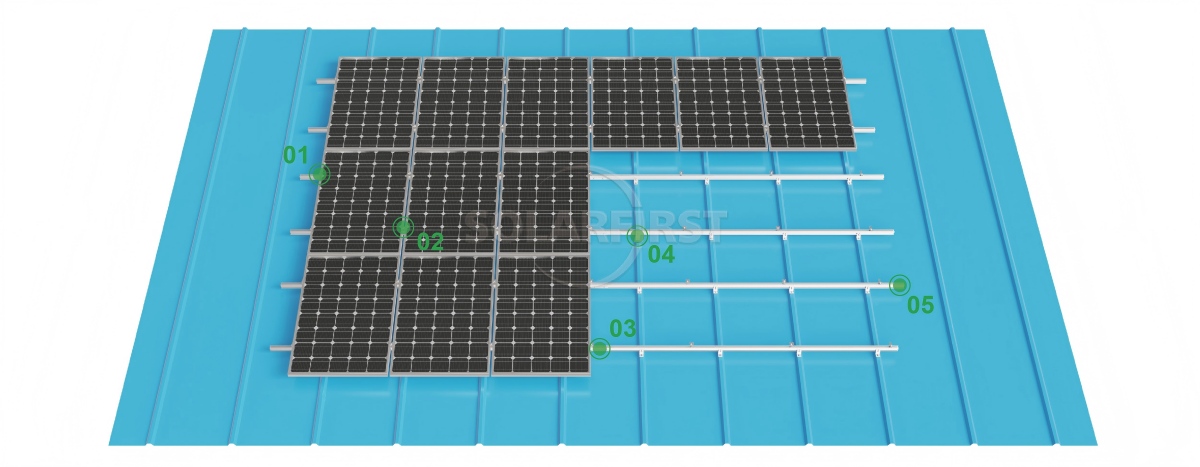

Produktkomponenten
Vorteil
▶Einfache Installation
Die L-förmige Konstruktion ist einfach und ermöglicht mit Standardklemmen eine schnelle Positionierung und Verschraubung, wodurch im Vergleich zum Schweißen oder der Verwendung von Spreizdübeln Arbeitsaufwand vor Ort gespart wird.
▶Schutzdachabdichtung
Bei Verwendung spezieller Klemmen zur Befestigung entfällt das Bohren von Löchern in das Wellblech, wodurch das Risiko von Leckagen durch Schraubenlöcher grundsätzlich vermieden wird.
▶Anforderungen an die reduzierte Dachlast
Die L-förmigen Profile aus Aluminiumlegierung sind leicht (ca. 0,3 bis 0,8 kg pro Satz) und stellen somit eine geringere zusätzliche Belastung für die Dächer älterer Fabrikgebäude dar.
▶Einstellbare Funktionen
L-Winkel unterschiedlicher Höhe oder mit Nuten können Höhenunterschiede zwischen den Wellenblechspitzen und den Nivellierungsanforderungen der Führungsschienen ausgleichen.
▶Gute Korrosionsbeständigkeit
Üblicherweise wird es aus einer Aluminiumlegierung oder Edelstahl hergestellt und bleibt in typischen Industrieumgebungen und Küstengebieten lange Zeit rostfrei.
Parameter
| Installation | Metalldach |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zur Dachoberfläche |
| Höhe | 80 mm / 100 mm / 180 mm |
| Standards | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
Anwendbare Szenarien
▪ Industrie- und Gewerbegebäude: Große Wellblechdächer, die hohe Anforderungen an die Wasserdichtigkeit und die Baugeschwindigkeit stellen.
▪ Logistik- und Lagerzentren: Große Dachfläche, geeignet für nicht perforierte Montageverfahren.
▪ Landwirtschaftliche Gewächshäuser: Bei geneigten Metalldächern können Klemmen verwendet werden, um Beschädigungen der ursprünglichen Konstruktion zu vermeiden.
▪ Sanierung alter Photovoltaikanlagen: Bestehende Metalldächer können nicht gebohrt werden; eine Befestigung mit Klemmen ist die ideale Lösung.
▪ Gebäude mit strengen Anforderungen an die Wasserdichtigkeit: Zum Beispiel Fabrikdächer in der Elektronik-, Pharma- und Lebensmittelindustrie.
Wichtige Hinweise:
▶Bestätigung der Dachart
Diese Klemme eignet sich nur für Metalldachpaneele mit Stehfalz- (Klip-Lok-)Konstruktion und nicht für trapezförmige Wellblechpaneele oder Paneele mit schrägem Falz.
▶Lastberechnung
Die Anzahl und der Abstand der Klemmen sollten von einem Statiker unter Berücksichtigung der örtlichen Windgeschwindigkeit, der Schneelast, der Dachspannweite und anderer Bedingungen berechnet werden.
▶Installation gemäß Spezifikationen
Die Schrauben müssen mit einem Drehmomentschlüssel auf das vorgeschriebene Drehmoment (üblicherweise 16–20 Nm) angezogen werden. Zu festes Anziehen kann die Verbindung beschädigen, zu lockeres Anziehen kann zum Verrutschen führen.
▶Dachzustandsprüfung
Vor der Montage muss sichergestellt werden, dass die Dachpaneele frei von starkem Rost, Verformungen oder abblätternder Beschichtung sind; andernfalls ist die Klemmkraft möglicherweise nicht ausreichend.
▶Regelmäßige Inspektion
Es wird empfohlen, den festen Sitz der Klemmen jährlich zu überprüfen, insbesondere nach Taifunen oder starken Schneefällen.
▶Erdungsanschluss
Bei Verwendung von Metallschienen muss eine ordnungsgemäße Erdung zwischen den Komponenten und dem Dach gemäß den elektrischen Spezifikationen erfolgen.
▶Mischen vermeiden
Klemmen unterschiedlicher Marken oder Chargen können Maßabweichungen aufweisen und sollten nicht auf demselben Dach gemischt werden.
Installationsmethode
▶ Spezielle Befestigungsmethode (empfohlene Methode)
▪ Vorgehensweise: Verwenden Sie eine Schnappvorrichtung, die zum jeweiligen Profil passt (z. B. Eckprofil, senkrechte Kantenverriegelung), um das L-förmige Teil direkt an der Spitze des farbigen Stahlblechs zu befestigen.
▪ Vorteile: Die Installation erfolgt vollständig zerstörungsfrei, da die Dachoberfläche nicht durchdrungen wird, wodurch das Risiko von Wassereintritt praktisch ausgeschlossen wird. Es handelt sich daher um die derzeit am meisten empfohlene Methode.
▶ Durchgehende Fixierung (mit Vorsicht verwenden!)
▪ Vorgehensweise: Verwenden Sie selbstschneidende Schrauben oder Holzschrauben, um das farbige Stahlblech direkt zu durchdringen und die L-förmigen Nägel an der Unterseite des Dachstuhls zu befestigen.
▪ Nachteile: Es beschädigt die Dachabdichtung. Bei unsachgemäßer Abdichtung kommt es leicht zu Rost und Undichtigkeiten an den Schraubenlöchern, was die Lebensdauer des Daches erheblich verkürzt. Es wird nur in besonderen baulichen Fällen angewendet.
Zusammenfassung
Die L-Winkelhalterung für Photovoltaikanlagen auf farbigen Stahldächern ist ein bewährtes und praktisches Kleinverbindersystem. Ihr Hauptvorteil liegt in der zerstörungsfreien Montage durch spezielle Klemmen und dem Aufbau eines stabilen Photovoltaik-Trägersystems in Verbindung mit Führungsschienen. Sie zeichnet sich durch geringes Gewicht, schnelle Montage und gute Korrosionsbeständigkeit aus und reduziert so effektiv Beschädigungen am Stahldach sowie zusätzliche Belastungen.
Es handelt sich jedoch nicht um ein Allheilmittel – die Kompatibilität der Dachziegelart, statische Berechnungen, die Qualität der Abdichtungen und die Bauvorschriften beeinflussen die langfristige Sicherheit unmittelbar. Unsachgemäße Durchführungen, unpassende Dachziegelarten und Überschreitung der Belastungsgrenzen sind die drei Hauptursachen für Dachlecks oder Schäden an der Photovoltaikanlage.

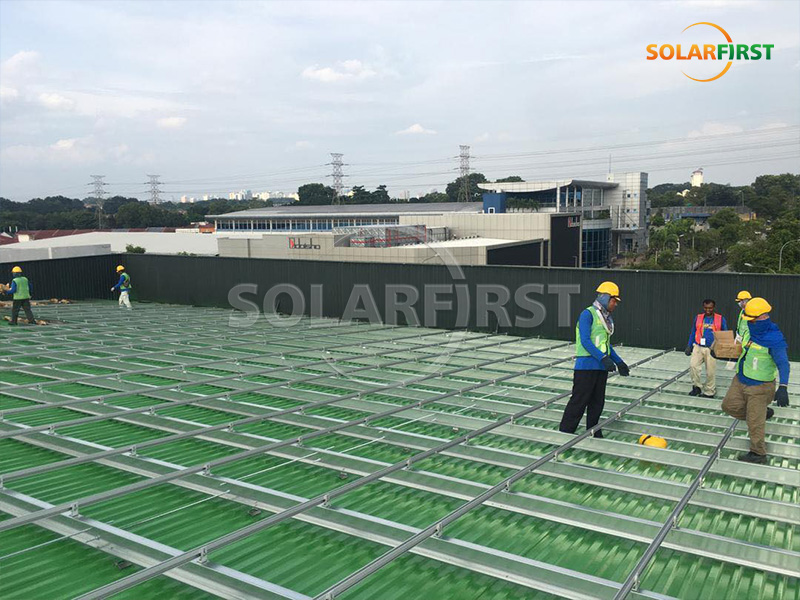

Referenzprojekt Solar First
Verwandte Wissenspunkte

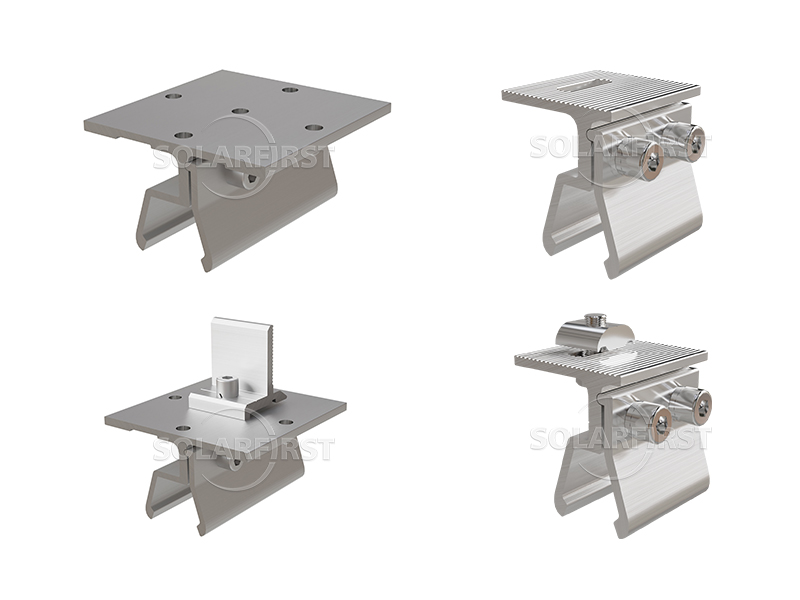

Vereinfacht ausgedrückt ist eine Stehfalzklemme ein speziell für nicht-penetrierende Wellblechdächer entwickelter „Sockelverbinder für Photovoltaikmodule“. Sie wird durch Klemmen an der Stehfalz des Daches befestigt und ermöglicht so die sichere Installation der Photovoltaikmodule, ohne dass ein einziges Loch in das Dach gebohrt werden muss.
MEHR LESEN

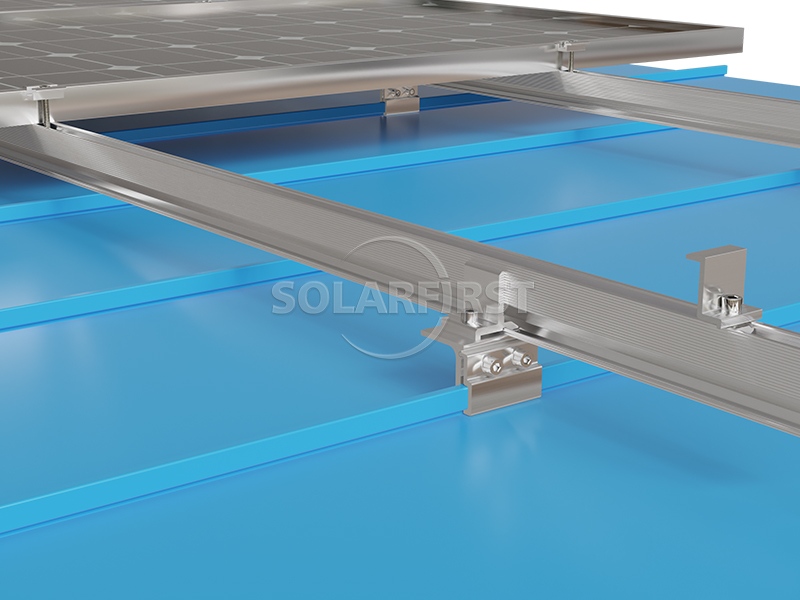

Dieses Produkt ist eine Photovoltaik-Halterung speziell für Klip-Lok-Stehfalz-Wellblechdächer. Dank der nicht-penetrierenden Klemmkonstruktion entfällt das Bohren in die Dachoberfläche. Die Klemmen haften durch ihre eigene mechanische Verriegelung an der Klip-Lok-Kante des Dachfirsts und bieten so einen zuverlässigen Befestigungspunkt für PV-Schienen oder -Module. Diese Konstruktion verhindert Beschädigungen der Dachpaneele durch Bohren, reduziert effektiv das Risiko von Dachleckagen und eignet sich besonders für Gewerbe- und Industriedächer mit hohen Anforderungen an die Wasserdichtigkeit.
MEHR LESEN

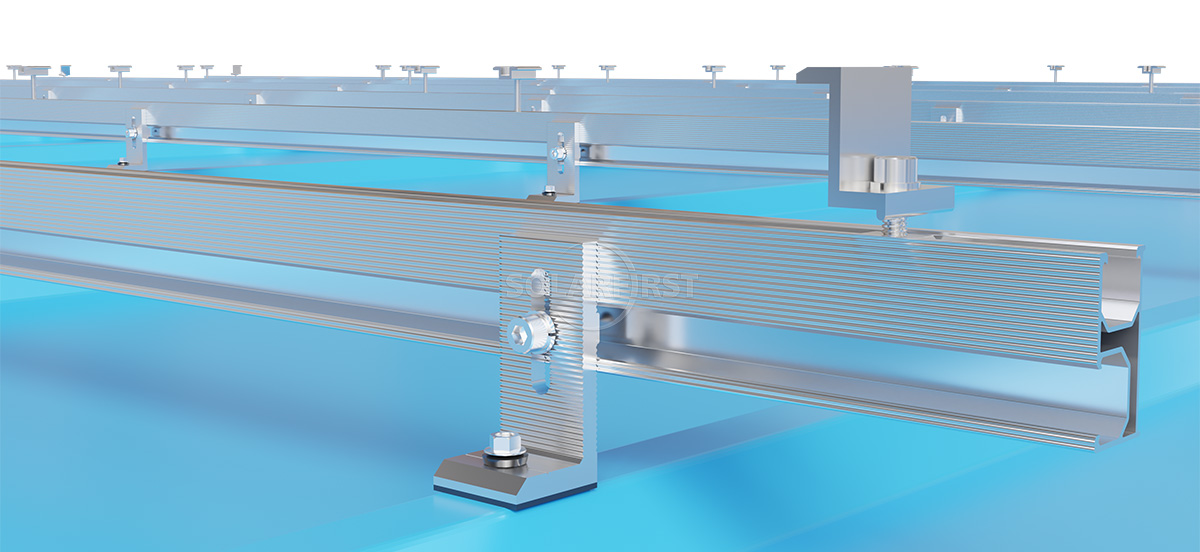

Der L-förmige Träger (oft auch L-Fuß oder L-förmige Stütze genannt) eines Photovoltaik-Trägersystems für farbige Stahldächer ist ein einfacher, aber unverzichtbarer Metallverbinder, der die Führungsschienen, welche die Photovoltaikmodule tragen, sicher auf dem Stahldach befestigt. Er hat eine rechtwinklige (L-förmige) Form, ist leicht und dient hauptsächlich als Verankerungselement zwischen dem oberen und unteren Teil der Konstruktion.
MEHR LESEN

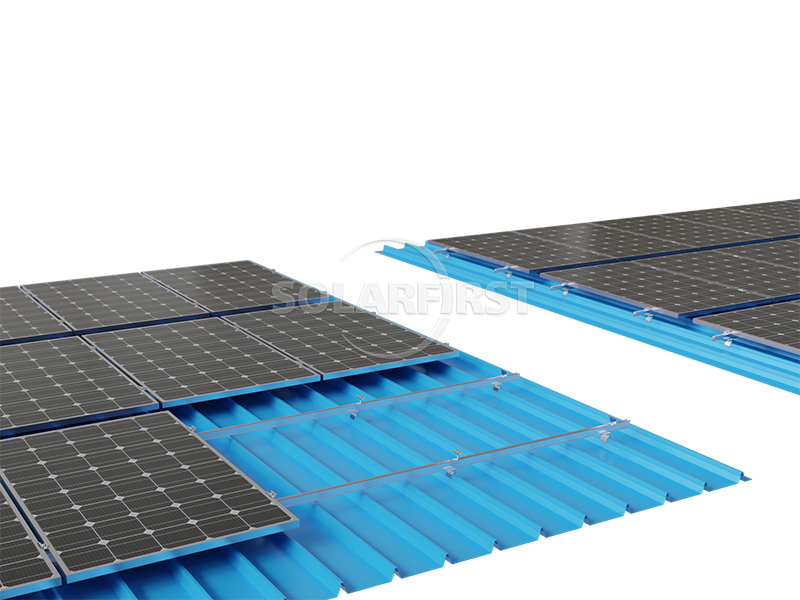

Die U-förmige Montageschiene für Photovoltaikmodule auf Wellblechdächern ist ein speziell für diese Dächerart entwickeltes System zur Installation von Solarmodulen. Sie ist aufgrund ihrer hohen Effizienz und Zuverlässigkeit weit verbreitet. Die Bezeichnung „U-förmige Schiene“ leitet sich von ihrem U-förmigen Querschnitt ab, der ein optimales Verhältnis zwischen Stabilität und einfacher Montage gewährleistet.
MEHR LESEN

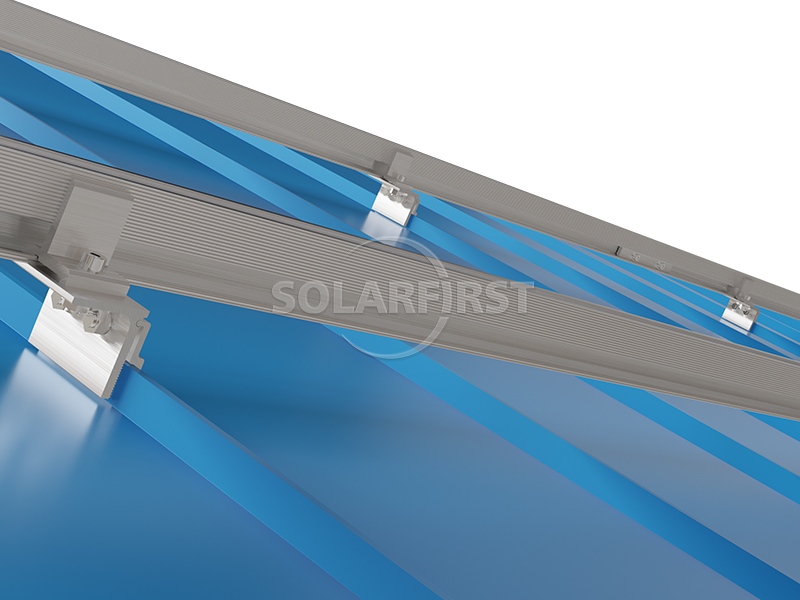

Die verstellbare Photovoltaik-Halterung mit vorderer und hinterer Stütze für Wellblechdächer ist ein speziell für die Montage auf solchen Dächern entwickeltes Solarmodul-Trägersystem. Ihre Bezeichnung leitet sich von der einzigartigen Konstruktion der vorderen und hinteren Stütze ab: Durch die Anpassung des Höhenunterschieds zwischen den Stützen lässt sich der Neigungswinkel der Photovoltaikmodule variieren und so an unterschiedliche regionale Sonneneinstrahlungsbedingungen, Dachneigungen und Tragfähigkeitsanforderungen anpassen.
