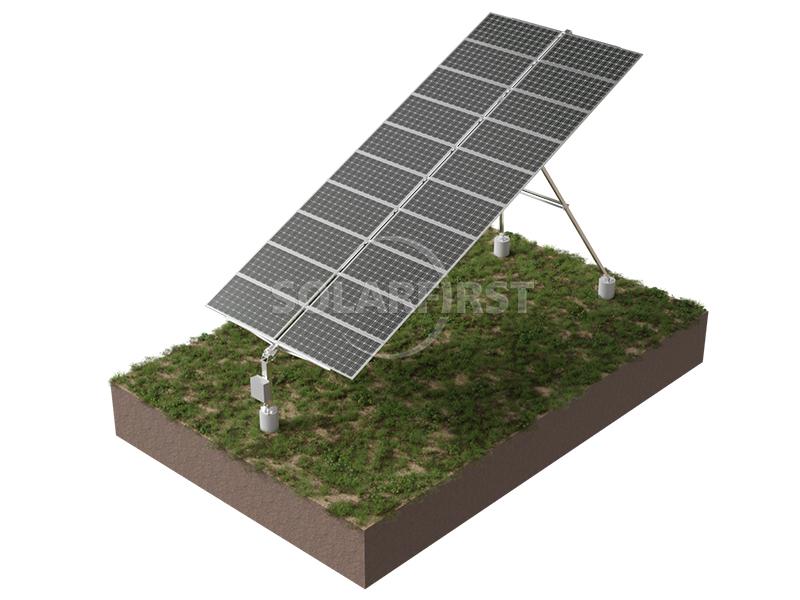

Das geneigte Einachs-Nachführsystem ist eine intelligente Nachführlösung für Photovoltaikanlagen. Es nutzt einen Einachs-Drehmechanismus, um Photovoltaikmodule dem Sonnenstand um eine geneigte Achse folgen zu lassen und so die Effizienz der Sonneneinstrahlung zu verschiedenen Tageszeiten zu optimieren. Das System ist für komplexe Geländebedingungen optimiert und kann auch auf unebenem Gelände wie Bergen und Hängen eingesetzt werden. Es bietet Photovoltaikprojekten eine Option, die eine höhere Stromerzeugung mit hoher technischer Flexibilität vereint.
Produktbeschreibung
Das System nutzt eine geneigte, einachsige mechanische Struktur, deren Drehachse in einem bestimmten Winkel zum Boden (einstellbar von 5° bis 25°) angeordnet ist. Die Komponentenanordnung rotiert um die Achse, um dem Sonnenstand zu folgen. Die Konstruktion basiert auf einem gitterartigen Raumfachwerk, das A-Rahmen und Mehrpunktstützen kombiniert, um die Last zu verteilen und die Gesamtstabilität zu erhöhen. Jede Reihe der Nachführstützen verfügt über eine unabhängige Nachführung, wodurch ein ungehinderter Betrieb gewährleistet und die Montage sowie die spätere Wartung vereinfacht werden. Das Steuerungssystem nutzt eine Echtzeituhr, GPS-Positionierung und optional Anemometerdaten in Kombination mit einem geschlossenen Regelkreis, um das Getriebe anzutreiben und den Stützwinkel anzupassen. Das System kann zudem Wetterinformationen integrieren und bei Gegenlicht automatisch die Nachführung umkehren, um die Verschattung zwischen den Modulen zu reduzieren.

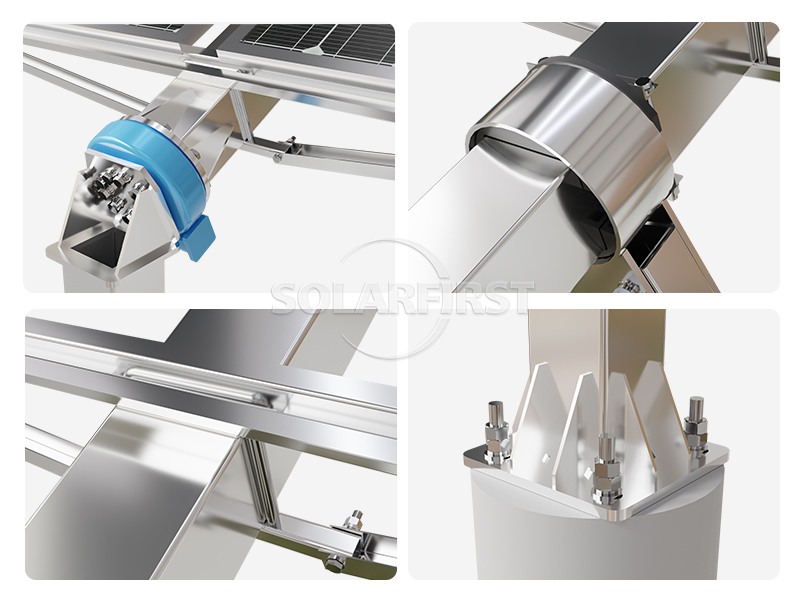

Produktkomponenten
Vorteil
▶ Geländeanpassungsfähigkeit:
Die Konstruktion passt sich unterschiedlichen Geländeformen wie Wellen und Hängen an und stellt relativ geringe Anforderungen an die Ebenheit des Geländes.
▶ Stabilitätsverhalten:
Die Fischgrätenstruktur und das Mehrpunkt-Gitterstützsystem tragen zur Verbesserung der Gesamtsteifigkeit des Systems unter Windlasten bei.
▶ Komfort bei Bau und Instandhaltung:
Die unabhängige Anordnung der Schienen gewährleistet einen ungehinderten Abstand zwischen den Stützreihen und ermöglicht so einen reibungslosen Zugang für Wartungs- und Baugeräte.
▶ Betriebssicherheit:
Jeder Tracker wird unabhängig gesteuert, wodurch das System seinen Betriebszustand in Echtzeit überwachen kann. Dies ermöglicht die rechtzeitige Erkennung und Behebung von Anomalien und reduziert potenzielle Stromerzeugungsverluste.
▶ Intelligente Tracking-Strategie:
Das System kann den Nachführwinkel intelligent anpassen oder einen Schutzmodus aktivieren, basierend auf den lokalen Wetterbedingungen in Echtzeit (wie Regen, starker Wind) und Schatteneffekte durch umgekehrte Nachführung bei Gegenlicht reduzieren, was zu einer erhöhten Stromerzeugung beiträgt.
Tracker-Struktur
| Ortungstechnologie | Neigbarer Einachsen-Tracker |
| Systemspannung | 1000 V/1500 V |
| Tracking-Bereich | ±45° |
| Neigungswinkel | Azimut 5°-25° |
| Arbeitswindgeschwindigkeit | 18 m/s (anpassbar) |
| Maximale Windgeschwindigkeit | 40 m/s (anpassbar) |
| Module pro Tracker | ≤20 Module (anpassbar) |
| Hauptmaterialien | Feuerverzinkter Stahl Q235B/Q355B, Zn-Al-Mg-beschichtet |
| Mittlere Beschichtungsdicke | ≥65μm |
| Antriebssystem | Schwenkantrieb |
| Fundamenttyp | PHC/Ortbetonpfahl/Stahlpfahl |
Steuerungssystem
| Steuerungssystem | MCU |
| Tracking-Modus | Zeitregelung mit geschlossenem Regelkreis + GPS |
| Genauigkeit der Nachführung | <2° |
| Kommunikation | Drahtlos (ZigBee, LoRa); Kabelgebunden (RS485) |
| Pulverbeschaffung | Externe Stromversorgung/Netzteilversorgung/Selbstversorgend |
| Automatische Verstauung bei Nacht | Ja |
| Automatische Ein- und Ausklappfunktion bei starkem Wind | Ja |
| Optimiertes Backtracking | Ja |
| Schutzgrad | IP65 |
| Betriebstemperatur | -30 °C bis 65 °C |
| Windmesser | Ja |
| Stromverbrauch | 0,3 kWh pro Tag |
Anwendbare Szenarien
▪ Photovoltaik-Kraftwerke in unebenem Gelände wie Bergen, Hügeln und Schluchten
▪ Projekte zur Hybridisierung von Landwirtschaft und Solarenergie sowie von Forstwirtschaft und Solarenergie, die eine Abstimmung zwischen dem Abstand der Tragrahmen und der Sonneneinstrahlung erfordern.
▪ Standorte mit hohem Flächennutzungsbedarf, an denen die Verschattung zwischen den Tragrahmen minimiert werden muss.
▪ Großflächige Freiflächenkraftwerke, bei denen Bauzeit sowie einfache Bedienung und Wartung wichtige Faktoren sind
▪ Bereiche mit klimatischen Bedingungen wie starken Winden oder die eine Gegenlichtsteuerung erfordern
Wichtige Hinweise:
▪ Vor der Installation sollte eine detaillierte Standortanalyse durchgeführt werden, um die Kompatibilität des Fundamenttyps und des Neigungswinkels der Stütze zu bestätigen.
Das System arbeitet bei einer Windgeschwindigkeit von 18 m/s; bei Überschreitung dieses Bereichs wird ein Schutzmodus aktiviert. Die maximale Windbeständigkeit beträgt 35 m/s; ein längerer Aufenthalt in Umgebungen mit einer Windgeschwindigkeit über der Auslegungswindgeschwindigkeit ist verboten.
Das System verbraucht etwa 0,3 kWh/Tag. Für netzferne oder schwach beleuchtete Gebiete muss die Machbarkeit des Stromversorgungskonzepts (String-Power oder Eigenversorgung) geprüft werden.
▪ Überprüfen Sie regelmäßig das Rotationsgetriebe und das Kommunikationsmodul, um einen Trackingausfall aufgrund unzureichender Schmierung oder Signalunterbrechung zu vermeiden.
▪ Nach starken Winden, Sandstürmen oder Schneefällen wird empfohlen, Funktionsprüfungen der Stütz-Reset-Funktion und der Sensoren durchzuführen.
▪ Die Fundamentkonstruktion muss die Anforderungen an die Tragfähigkeit erfüllen, um ungleichmäßige Setzungen zu verhindern, die zu einer Neigung des Bauwerks führen könnten..
Zusammenfassung
Dieses schräge Einachs-Nachführsystem bietet eine Lösung für Photovoltaik-Kraftwerke, die Geländeanpassungsfähigkeit und Nachführgenauigkeit optimal vereint. Die unabhängige Nachführanordnung und die Gitterstruktur erleichtern den Aufbau auf komplexen Standorten, während ein intelligentes Winkelmanagement durch geschlossene Zeitregelung, GPS und optionale Wetterdaten erreicht wird. Die Systemparameter bieten ein hohes Maß an Flexibilität bei der Anpassung an Windgeschwindigkeit, Modulanzahl und Fundamenttyp. Für Photovoltaikprojekte, die ihre Stromerzeugungseffizienz steigern und unebenes Gelände ausgleichen möchten, stellt dieses Produkt eine praktikable technische Option dar.

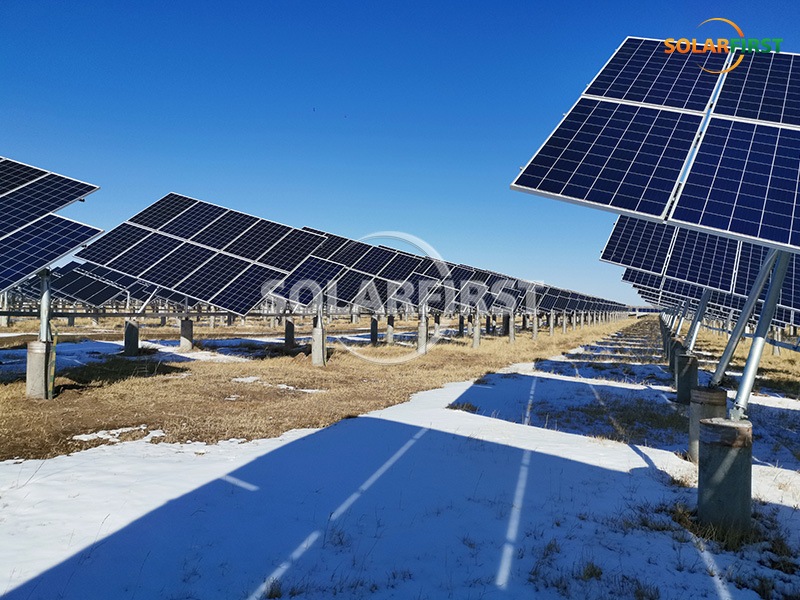

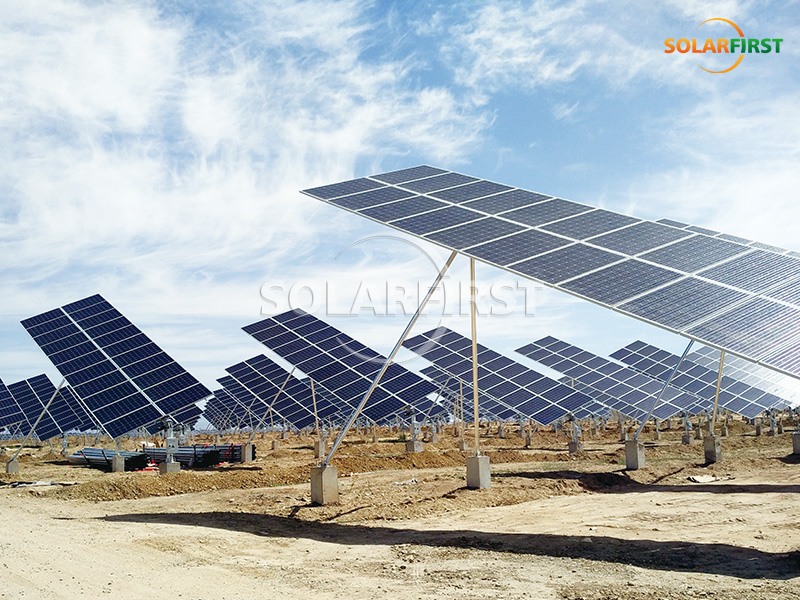

Referenzprojekt Solar First
