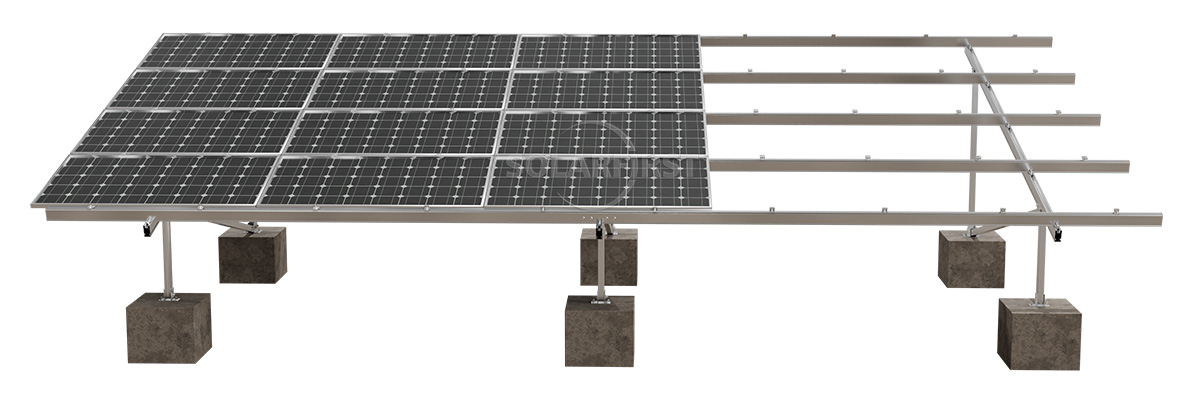

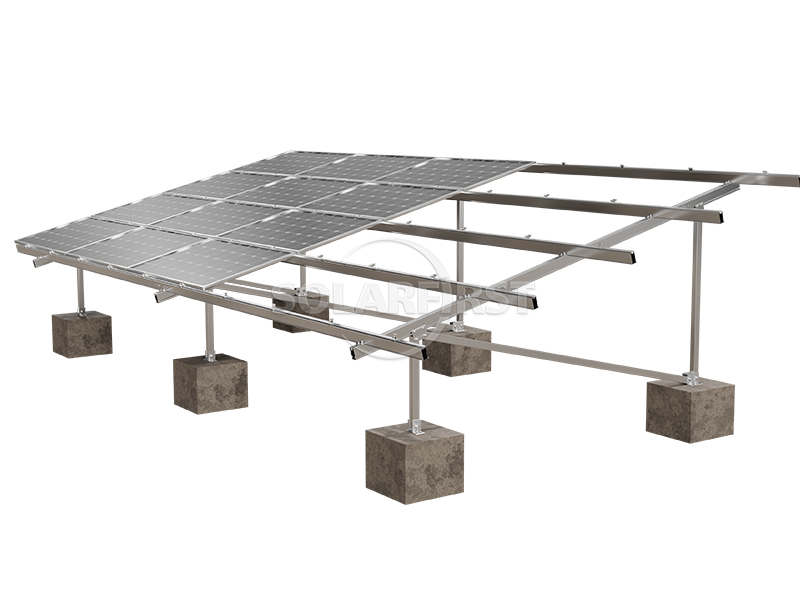

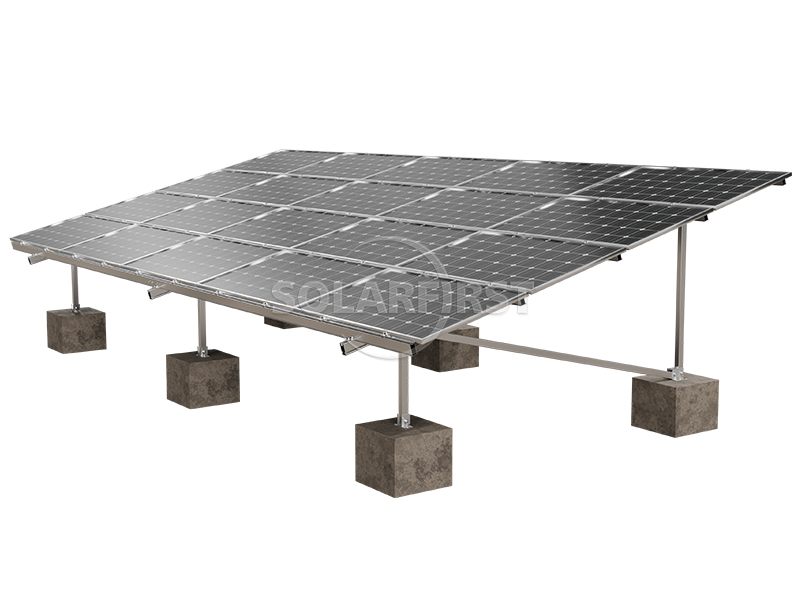

Bei dem bodenmontierten Photovoltaik-Tragsystem aus Aluminiumlegierung und Betonfundament handelt es sich um ein Tragsystem, bei dem hochfeste Aluminiumlegierungen als Hauptstrukturmaterial und vor Ort gegossene oder vorgefertigte Betonbauteile als tragendes Fundament verwendet werden. Es dient zur Befestigung von Solar-Photovoltaikmodulen im Freien auf dem Boden.
Farbe :
Natural silver（Colored according to customer requirements）Zertifizierung :
CE, TÜV, ISO9001, SGSMaterial :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung
Dieses System kombiniert die leichten, hochfesten und korrosionsbeständigen Eigenschaften der Aluminiumlegierungsträger mit der stabilen und zuverlässigen Tragfähigkeit des Betonfundaments und hat sich zu einem der am weitesten verbreiteten Trägersysteme beim Bau von Freiflächen-Photovoltaikkraftwerken entwickelt.
Dieses Produkt ist vielseitig einsetzbar, beispielsweise auf Grasland, Sandflächen, Wüsten und sogar auf bestehenden Betonoberflächen. Es eignet sich für große, zentrale Photovoltaik-Kraftwerke, dezentrale Photovoltaik-Projekte im Industrie- und Gewerbebereich sowie für die Integration von Photovoltaik in die Landwirtschaft und weitere Anwendungsbereiche. Je nach Fundamentform kann es in Kombination mit verschiedenen Gründungssystemen wie Streifenfundamenten, Einzelfundamenten oder Spiralpfahlgründungen verwendet werden.

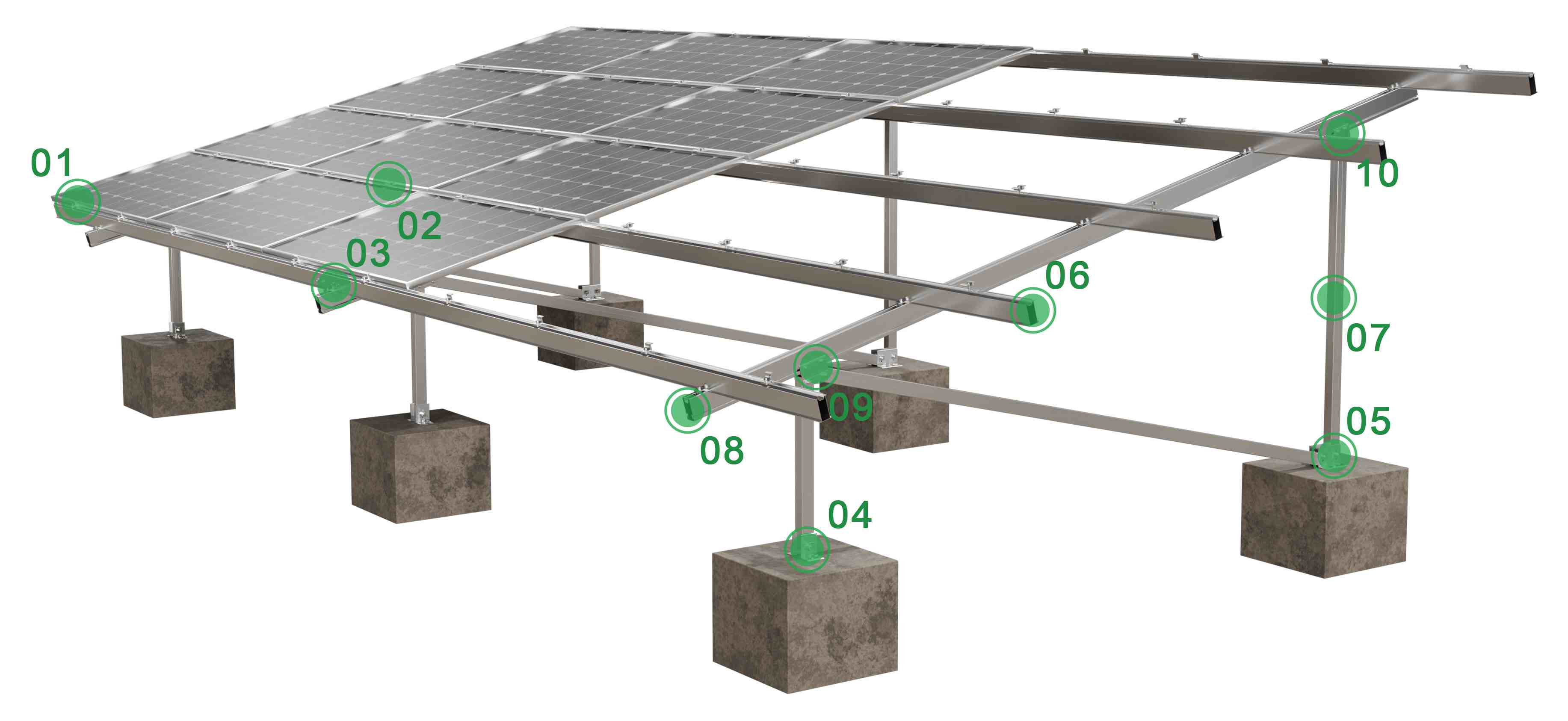

Produktkomponenten
Vorteil
Photovoltaik-Halterungen aus Aluminiumlegierung bieten gegenüber herkömmlichen Stahlhalterungen in vielerlei Hinsicht erhebliche Vorteile:
Parameter
| Installation | Boden |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Standards | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL 6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |

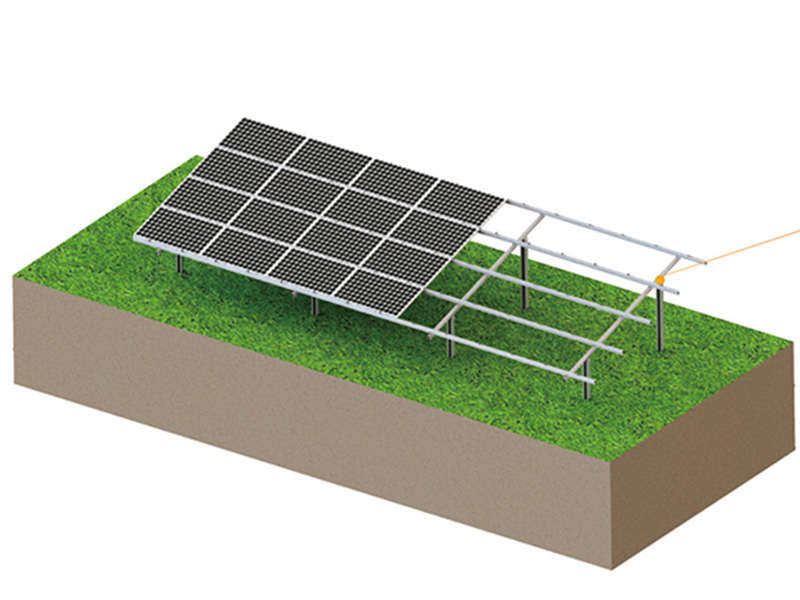

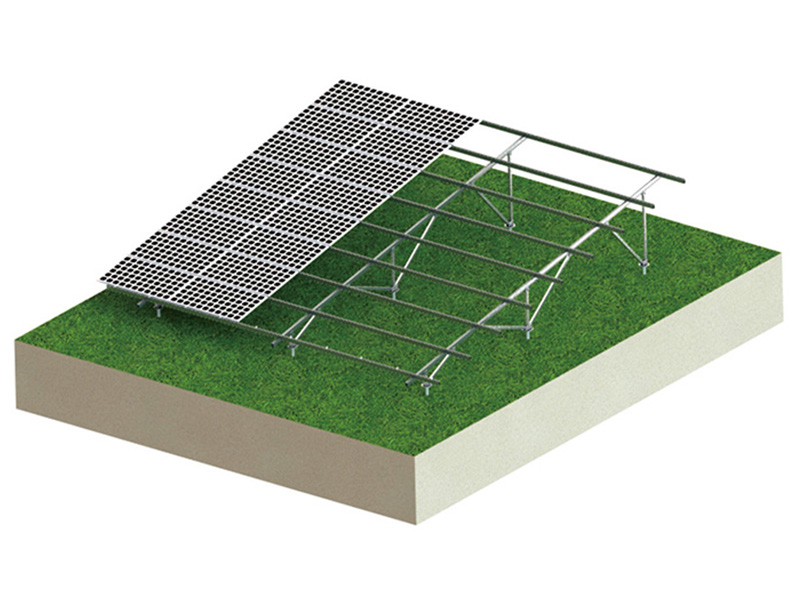

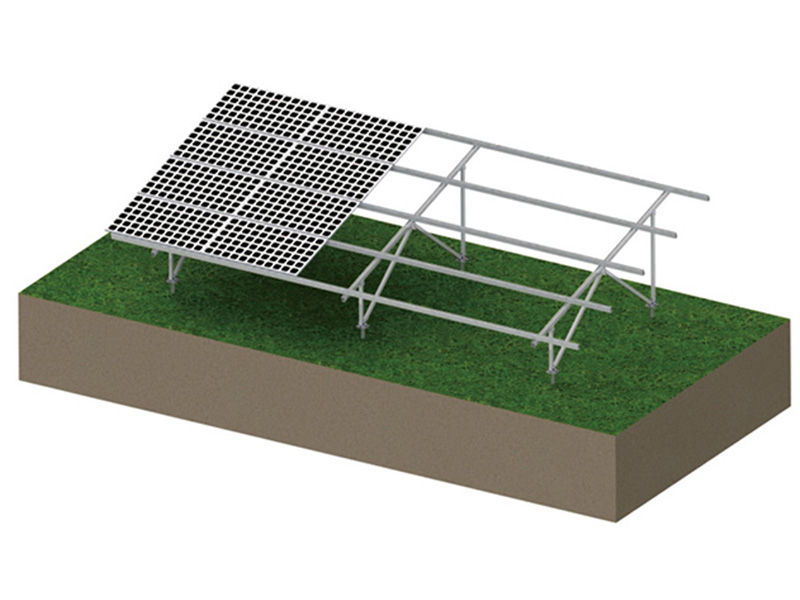

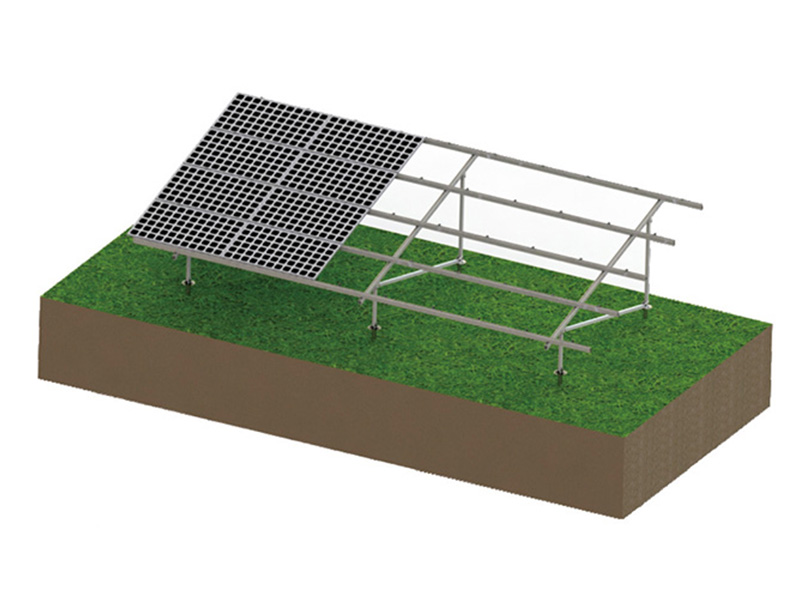

Strukturtypen
Anwendbare Szenarien
• Großflächige, zentralisierte Freiflächenkraftwerke: Großflächig (MW und darüber), offenes Gelände.
Leichte und effiziente Halterungen aus Aluminiumlegierungen in Kombination mit stabilen und zuverlässigen Betonfundamenten sind die gängigste Wahl.
• Dezentrale Photovoltaikanlagen für Industrie und Gewerbe: Kleine bis mittelgroße Projekte wie Freiflächen von Fabriken und Parkplätze.
Betonschotterfundamente sind flexibel und anpassungsfähig an die vorhandenen Bodenverhältnisse und zeichnen sich durch kurze Installationszyklen aus.
• Ergänzende Photovoltaikprojekte in der Landwirtschaft: Nutzpflanzen werden unter Photovoltaikmodulen angebaut.
Die Höhe des Betonfundaments ist verstellbar (500-2000 mm), wodurch ausreichend Platz für die landwirtschaftliche Nutzung geschaffen wird.
• Ergänzende Photovoltaikprojekte für die Fischerei: Photovoltaikmodule werden über Fischteichen errichtet.
Betonpfahlgründungen sind korrosionsbeständig und stabil und eignen sich daher für Gebiete mit schwankendem Wasserstand.
• Gebiete mit starkem Wind und Schneefall: Hohe Windlasten und dicke Schneemengen.
Das System wurde durch Berechnungen des Grenzzustands der Wind- und Schneebeständigkeit verifiziert und eignet sich für Windgeschwindigkeiten ≤60 m/s und starke Schneefälle.
Anwendbare Bodentypen
Zu berücksichtigende geologische Einschränkungen
Die folgenden geologischen Gegebenheiten können dazu führen, dass Betonfundamente ungeeignet oder aufgrund unzureichender Tragfähigkeit oder Bodeninstabilität extrem schwer zu errichten sind, sodass eine vorherige Beurteilung oder die Wahl alternativer Fundamenttypen erforderlich ist:
▶ Weicher Boden
Einschließlich Schluff, schluffigem Ton, Torf und Aufschüttungen. Hoher natürlicher Wassergehalt und extrem geringe Tragfähigkeit (typischerweise künstlich). < 80 kPa), anfällig für Kompressionsverformung und allgemeine Instabilität.
▶ Problematische Böden
Setzungsgefährdeter Löss, quellfähige Böden, gefrorene Böden und salzhaltige Böden. Bei Kontakt mit Wasser kommt es zu erheblichen Setzungen, Volumenausdehnungen und Frosthebungen, wodurch die Baugrundstabilität stark beeinträchtigt wird.
▶ Unterverfestigte Füllung
Kürzlich aufgefülltes, kurzzeitig gelagertes und komplex zusammengesetztes Füllmaterial aus einfachem und gemischtem Füllmaterial. Noch nicht vollständig unter seinem Eigengewicht verfestigt, was zu großen und ungleichmäßigen Setzungen führt.
▶ Stark korrosive Böden
Während der direkte Einfluss der Bodenbeschaffenheit auf den Beton selbst möglicherweise begrenzt ist, kann er sich durch das Eindringen von Grundwasser auf die Langzeitbeständigkeit des Fundaments auswirken und erfordert daher eine gesonderte Beurteilung.
▶ Spezielles Gelände
In Gebieten mit steilen Hängen, Neigungen oder hohem Grundwasserspiegel ist die Stabilität ausgedehnter Fundamente schwer zu gewährleisten.
Zusammenfassung

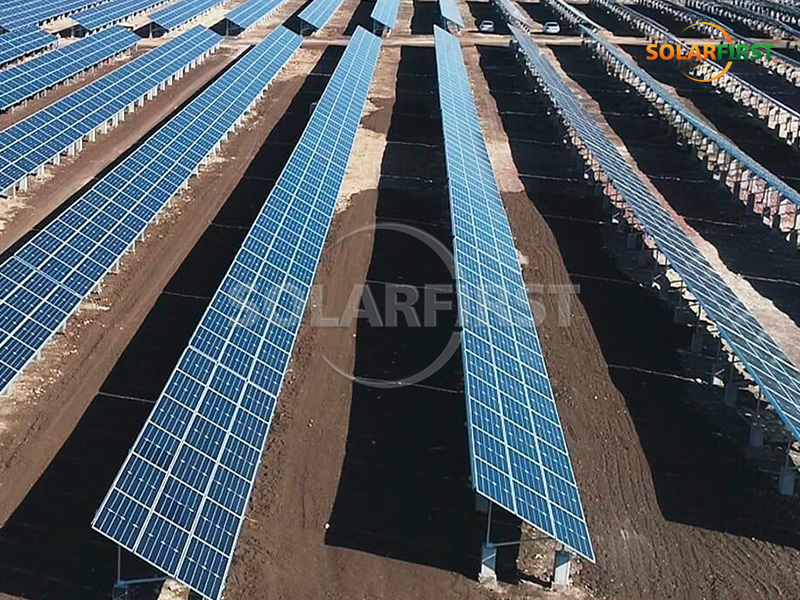

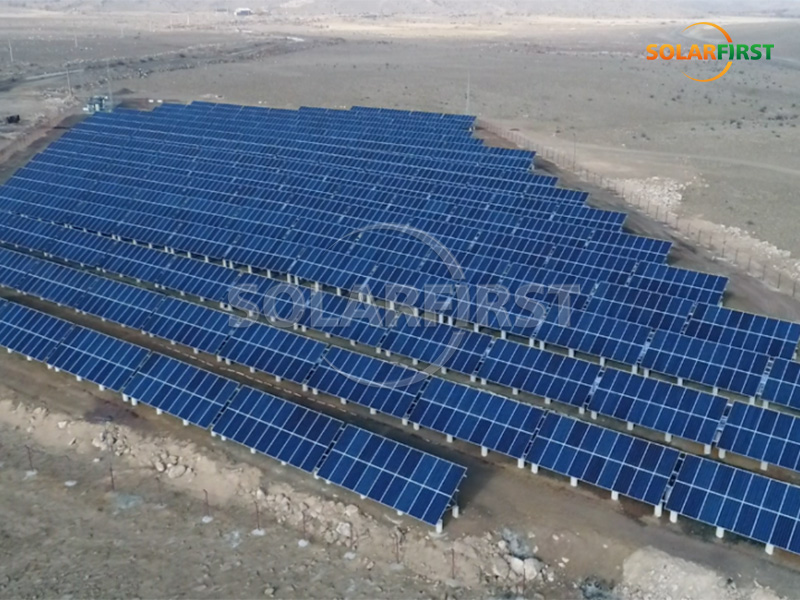

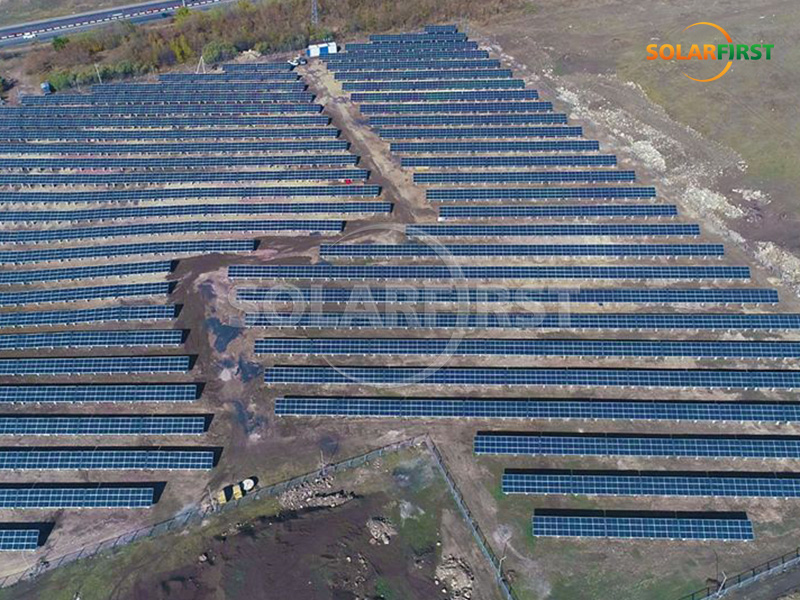

Referenzprojekt Solar First
