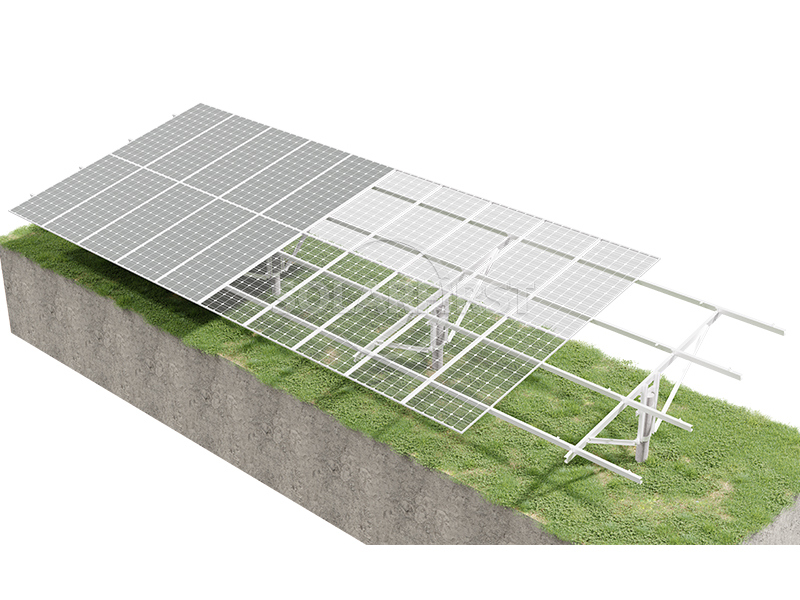

PHC Pfahl-Solar-Bodenmontage – Kohlenstoffstahl

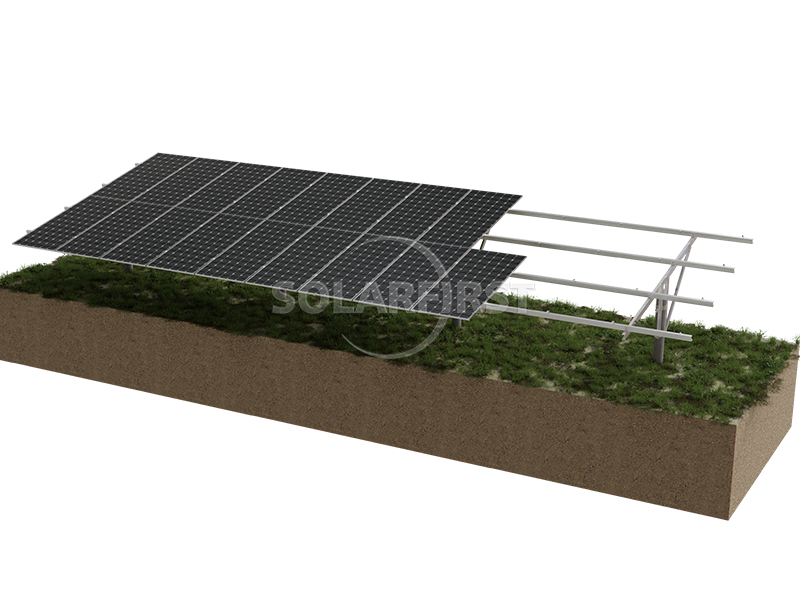

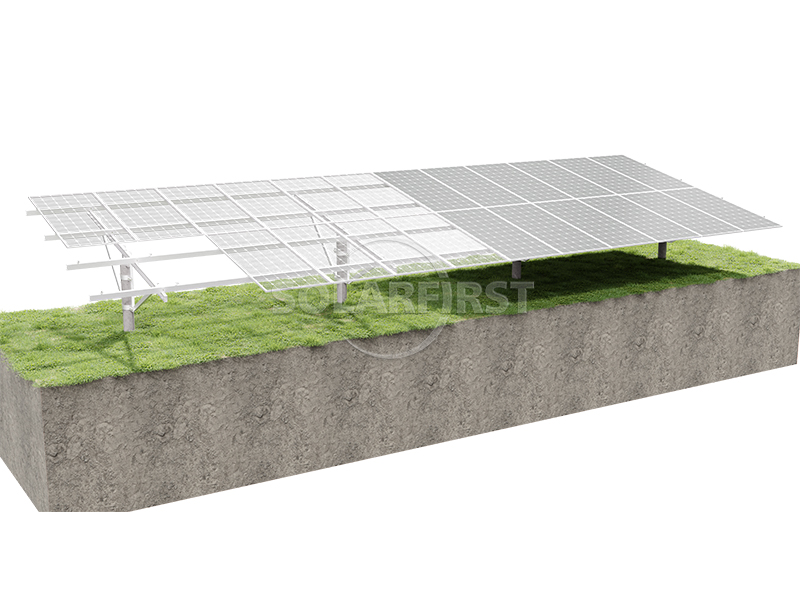

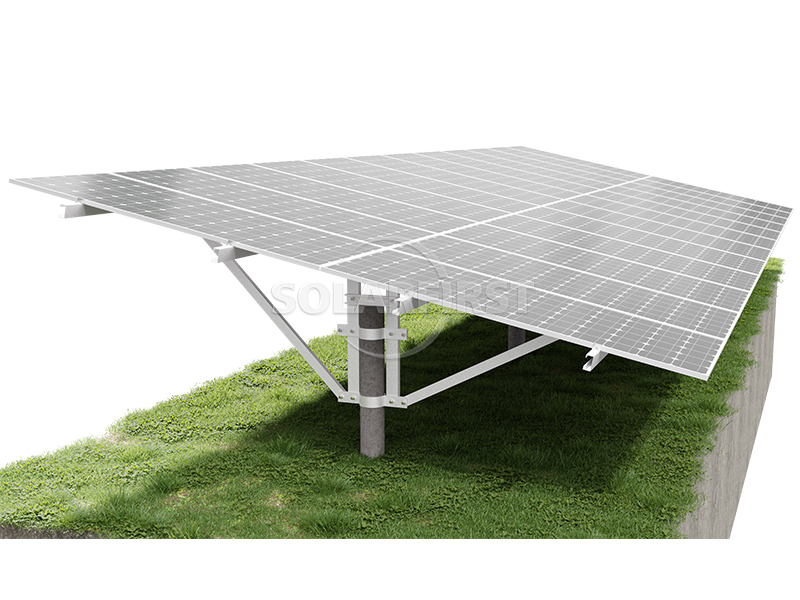

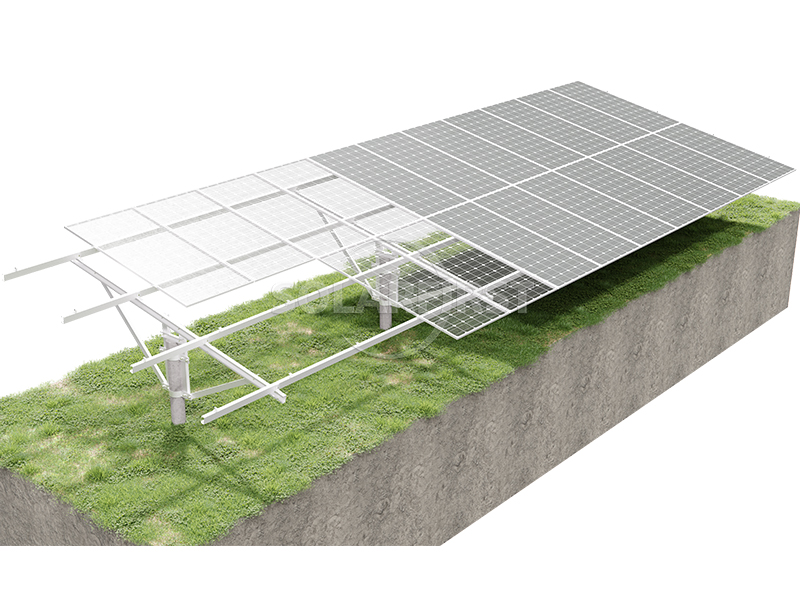

Das bodenmontierte Photovoltaik-Tragsystem aus Kohlenstoffstahl – PHC-Rohrpfähle – ist eine integrierte Konstruktion, die vorgespannte, hochfeste Betonrohrpfähle (PHC-Pfähle) als Fundament mit einem PV-Tragsystem aus Kohlenstoffstahl kombiniert. Die PHC-Rohrpfähle werden mittels statischem Druck oder Rammhammer in den Boden eingebracht und ersetzen herkömmliche Einzelfundamente oder Streifenfundamente aus Beton. Das obere Tragsystem besteht aus feuerverzinkten oder mit einer Zink-Aluminium-Magnesium-Korrosionsschutzbeschichtung versehenen Kohlenstoffstahlprofilen der Güteklassen Q235B oder Q355B zur Befestigung der Solarmodule.

Dieses Produkt vereint die hohe Tragfähigkeit, die starke Biegefestigkeit und die schnelle und umweltfreundliche Montage von PHC-Rohrpfählen mit der hohen Festigkeit, den kontrollierbaren Kosten und der einfachen Verarbeitung von Kohlenstoffstahl-Trägern. Es ist derzeit die bevorzugte Fundamentlösung für große Freiflächenkraftwerke, insbesondere für Projekte mit Fischerei-Solar-Integration und in Gebieten mit weichen Böden.

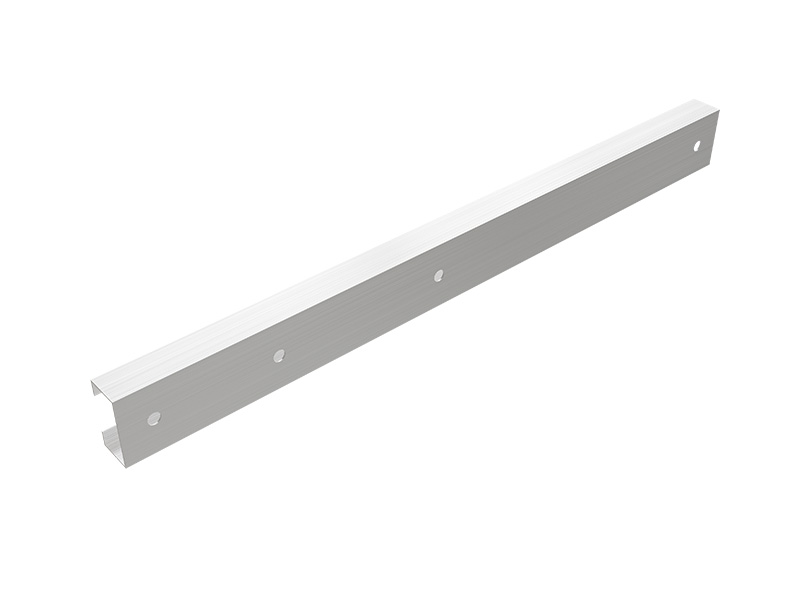

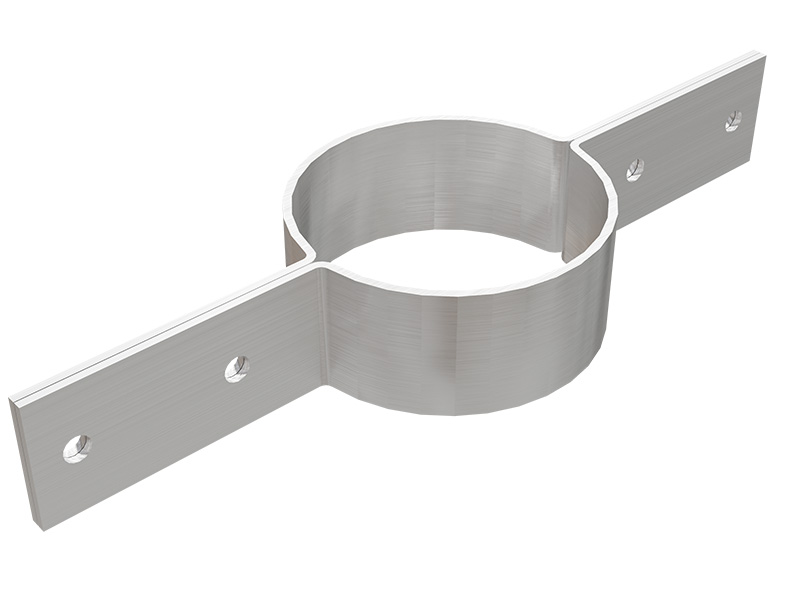

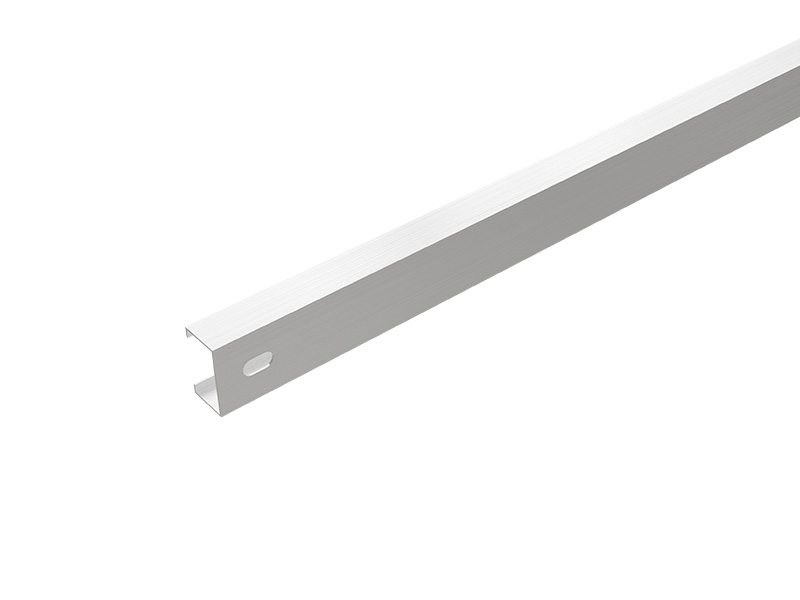

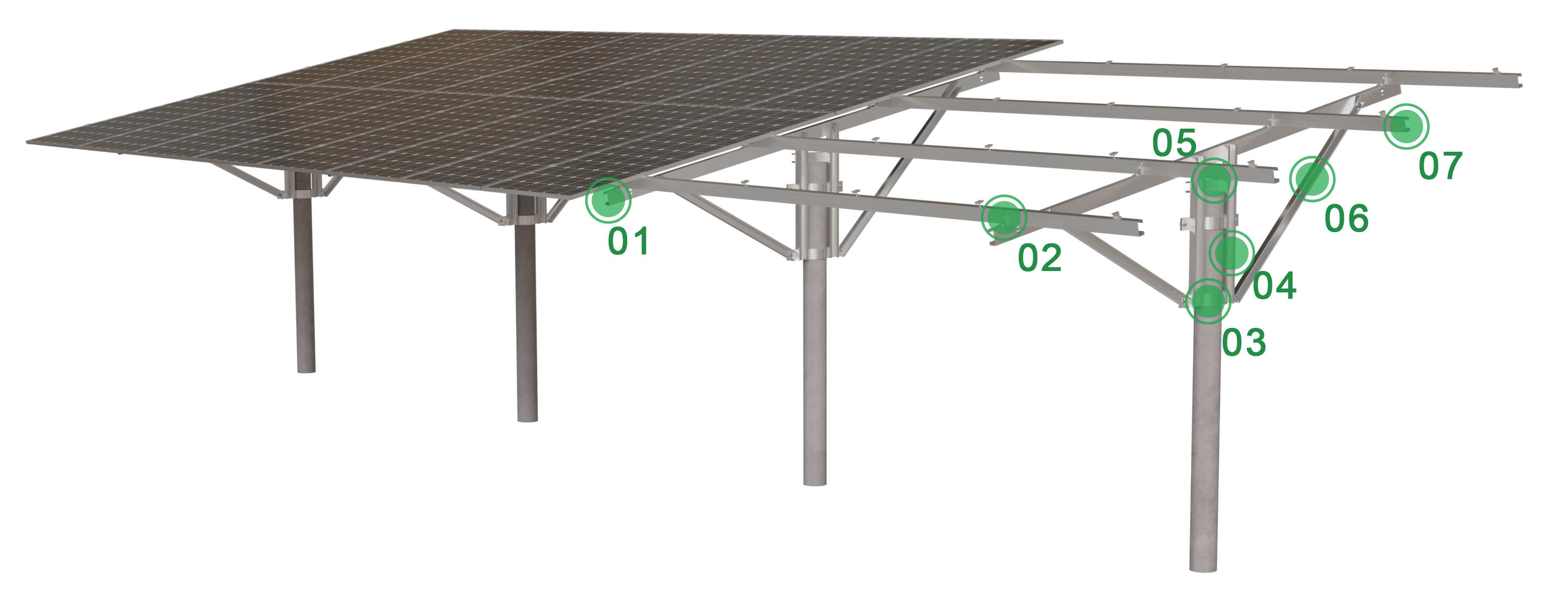

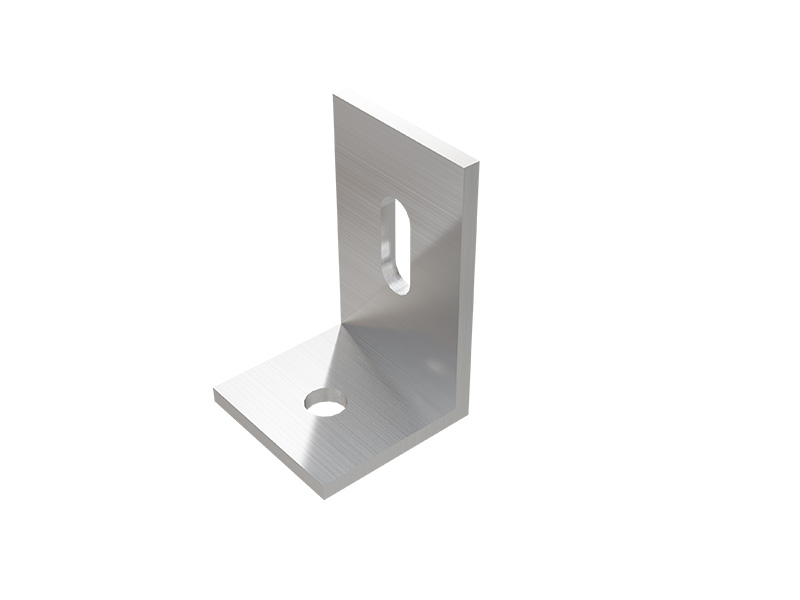

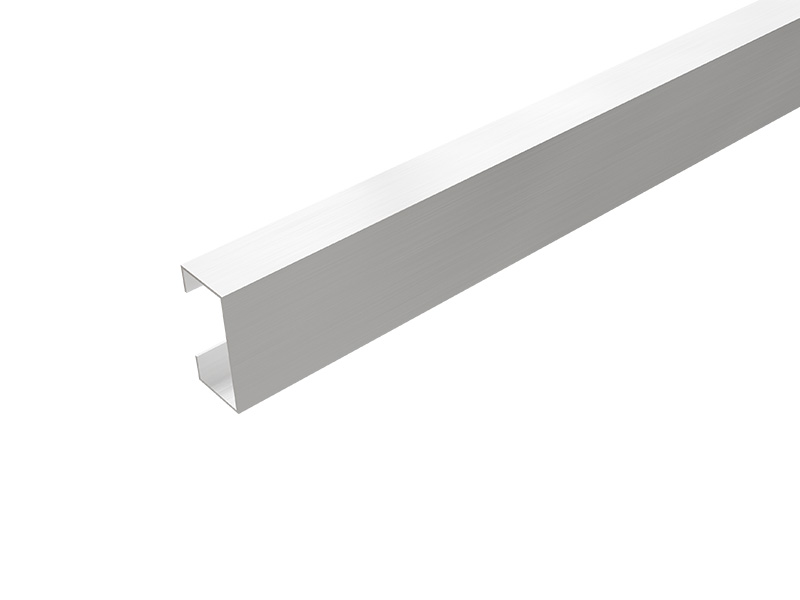

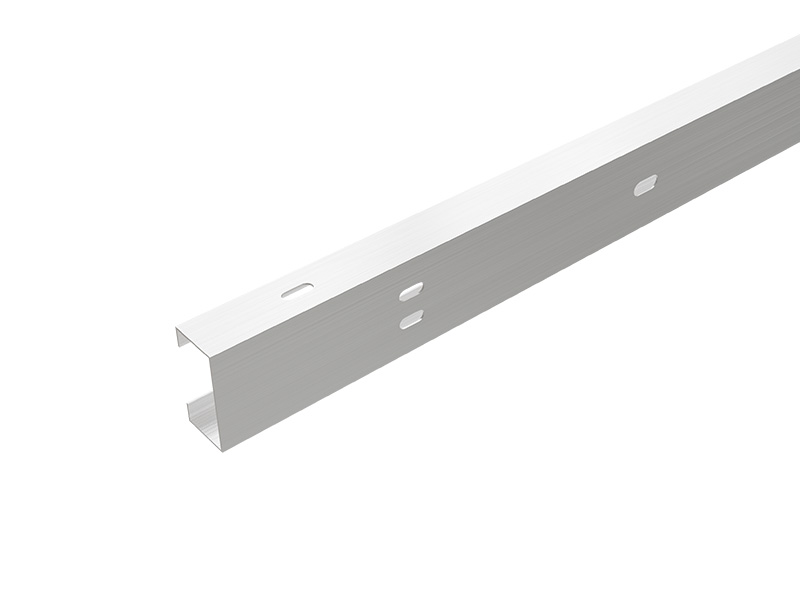

Produktkomponenten

Vorteil

▪ Hohe Tragfähigkeit und minimale Verformung:

PHC-Rohrpfähle bestehen aus hochfestem Beton der Festigkeitsklasse C80 oder höher und vorgespannten Stahlstäben und weisen im Vergleich zu herkömmlichen Ortbetonpfählen eine deutlich höhere Druck-, Zug- und Horizontalkraftbeständigkeit auf. Auch die Risskontrolle im Pfahlkörper ist streng.

▪ Schneller Bau und kurze Bauzeit:

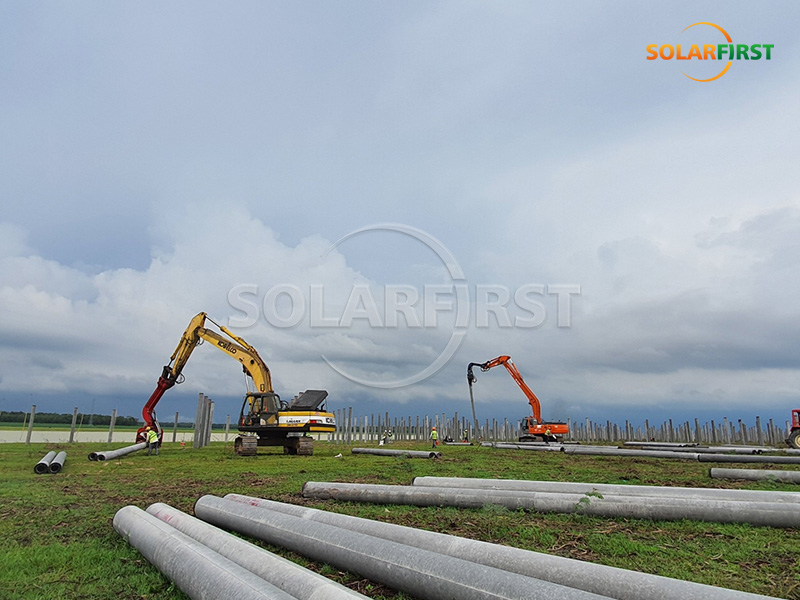

Mithilfe von statischem Druck oder Dieselhammer-Rammgeräten kann eine einzelne Maschine 100 bis 300 Pfähle pro Tag einbringen. Eine Betonnachbehandlung ist nicht erforderlich, und die Tragkonstruktionen können sofort installiert werden.

▪ Umweltfreundlich:

Aushubfrei, kein Schlammausstoß, geringe Geräuschentwicklung (statisches Druckverfahren) und minimale Beeinträchtigung von Gewässern und Böden, wodurch es sich besonders für ökologisch sensible Gebiete eignet.

▪ Gesamtkostenvorteil:

In weichen Bodenregionen können PHC-Rohrpfahlgründungen im Vergleich zu Ortbetonpfählen mit Stahlstützkonstruktionen 20-30 % der Kosten einsparen, was sich auch in kürzeren Bauzeiten niederschlägt.

▪ Integrierte Verbindung zwischen Stütze und Fundament:

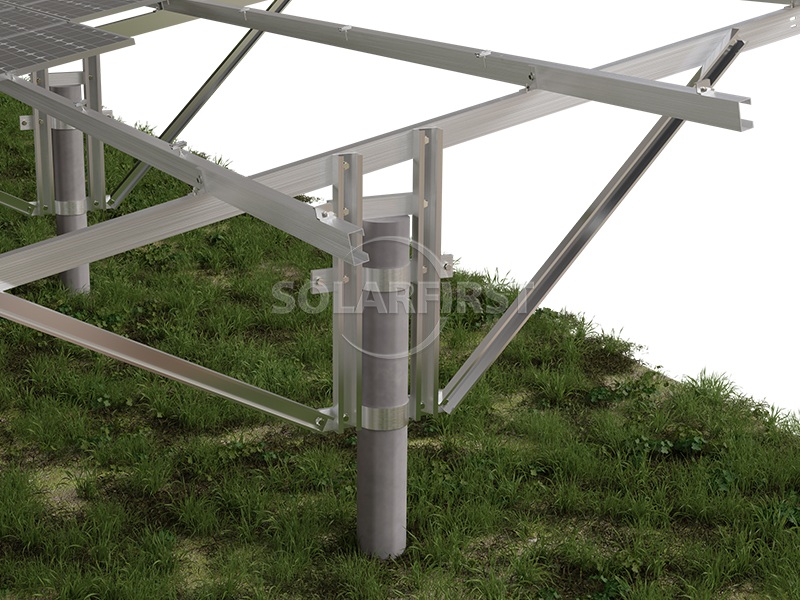

PHC-Pfähle verfügen über vorgefertigte Stahlplatten oder Flansche an der Oberseite, die vor Ort mit Kohlenstoffstahlsäulen verschweißt oder verschraubt werden. Dies gewährleistet eine zuverlässige Steifigkeit und macht ein nachträgliches Verpressen überflüssig.

▪ Geeignet für große Spannweiten:

Die Stützkonstruktionen aus Kohlenstoffstahl weisen eine hohe Steifigkeit auf, und in Kombination mit der hohen Biegefestigkeit der PHC-Rohrpfähle können größere Pfahlabstände (in der Regel 4 bis 8 Meter) erreicht werden, wodurch sich die Anzahl der benötigten Pfähle verringert.

Parameter

Anwendbare Szenarien

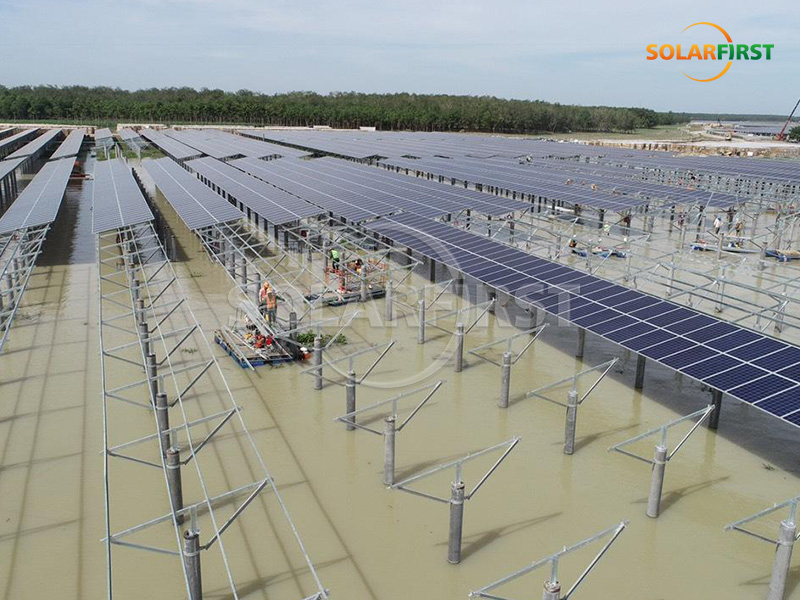

▶ Solar-Aquakultur-Hybridkraftwerke:

In Fischteichen, Garnelenteichen und anderen aquatischen Bereichen, in denen herkömmliche Fundamentaushubarbeiten schwierig sind, können PHC-Rohrpfähle direkt auf der Wasseroberfläche installiert werden. Die Pfähle sind korrosions- und frostbeständig und beeinträchtigen die Aquakultur nicht.

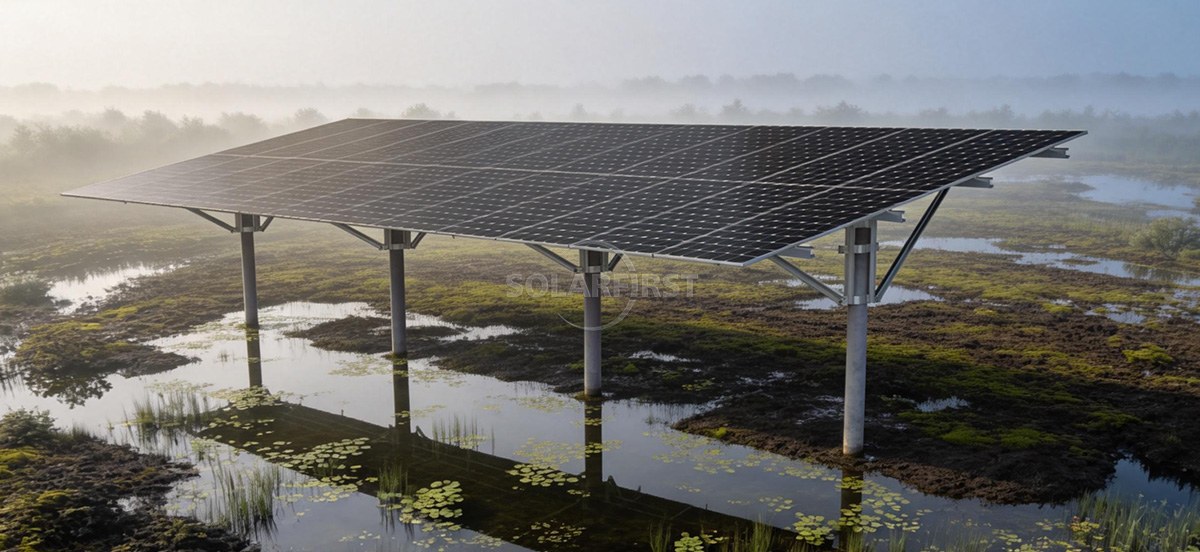

▶ Wattflächen, Sümpfe und Überschwemmungsgebiete:

In Gebieten mit hohem Grundwasserspiegel und weichem Boden besteht bei Baugruben Einsturzgefahr. Durch das Einrammen von PHC-Rohrpfählen entfällt die Notwendigkeit der Wasserhaltung.

▶ Gebiete mit weichem Boden und Schlamm:

In Küstenebenen und lakustrinen Sedimentgebieten bieten PHC-Rohrpfähle durch seitliche Reibung und Spitzentragfähigkeit zuverlässigen Halt.

▶ Wüsten und Wüsten der Gobi:

In Gebieten mit weichem Untergrund und stark korrosiver Umgebung können PHC-Rohrpfähle den oberflächlichen äolischen Sand durchdringen, um die stabile Tragschicht zu erreichen.

▶ Bergige und hügelige Gebiete:

In Gebieten mit sanften Hängen und dünner Humusschicht können umfangreiche Erdarbeiten vermieden werden, wodurch die ökologische Beeinträchtigung reduziert wird.

▶ Landwirtschaftliche/weidewirtschaftliche Solarhybridkraftwerke:

Durch die Erhöhung der Photovoltaikmodule kann der darunterliegende Raum zum Anpflanzen oder Beweiden genutzt werden. PHC-Pfähle verursachen nur minimale Schäden am Oberboden.

Anwendbarer Bodentyp

• Weicher bis plastischer, kohäsiver Boden: Gute Seitenreibung, einfaches Rammen von Pfählen.
• Schluff, schluffiger Sand: Mittel- bis dichter Schluff kann eine hohe Tragfähigkeit aufweisen, erfordert jedoch eine leistungsstarke Rammmaschine.
• Schluff, schluffiger Boden: Bei der Bemessung von Reibungspfählen ist eine ausreichende Pfahllänge erforderlich, die Knickstabilität des Pfahls muss jedoch nachgewiesen werden.
• Lockerer bis mitteldichter Sand: Gute Tragschicht an der Pfahlspitze, achten Sie auf die Wahl der Pfahlspitze (offen/geschlossen).

Hinweise zur Beachtung

Zusammenfassung

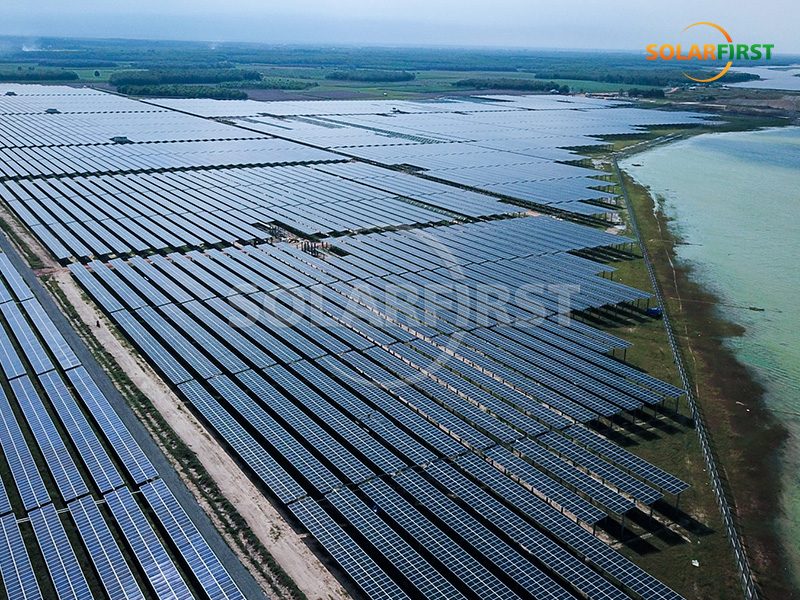

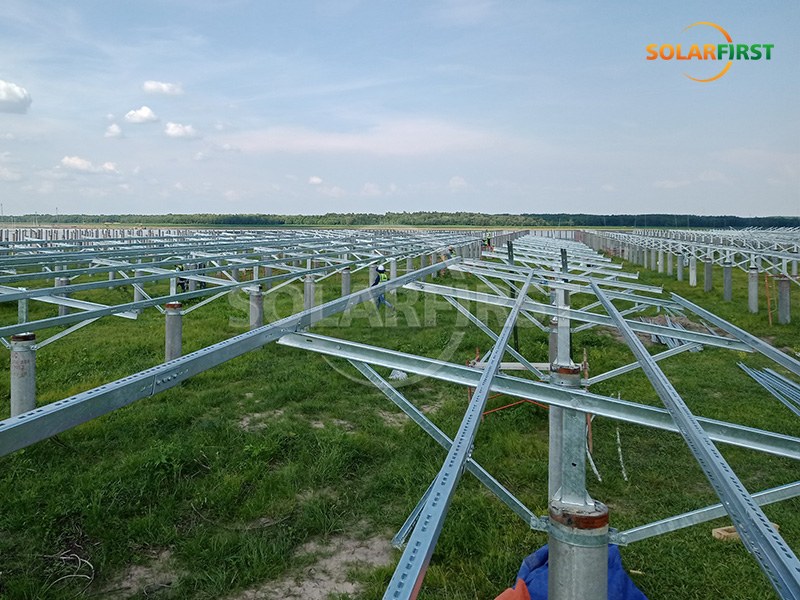

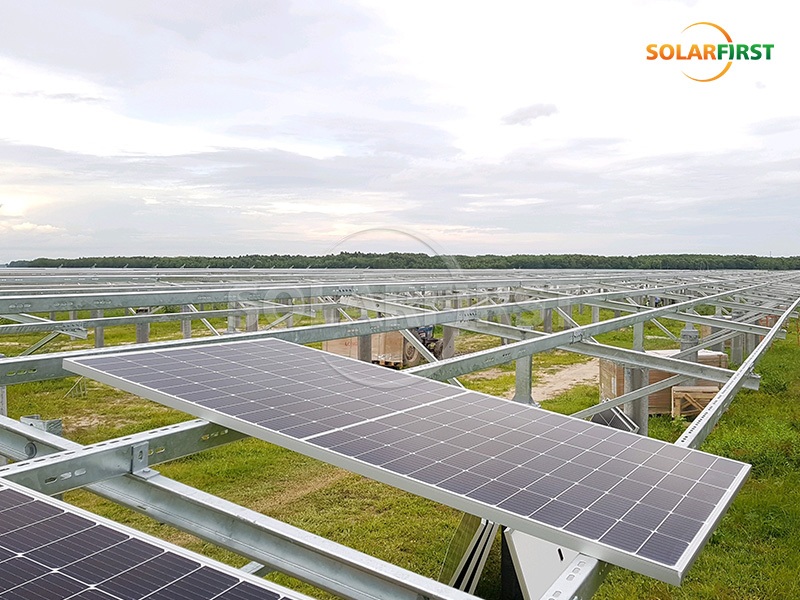

Referenzprojekt Solar First
