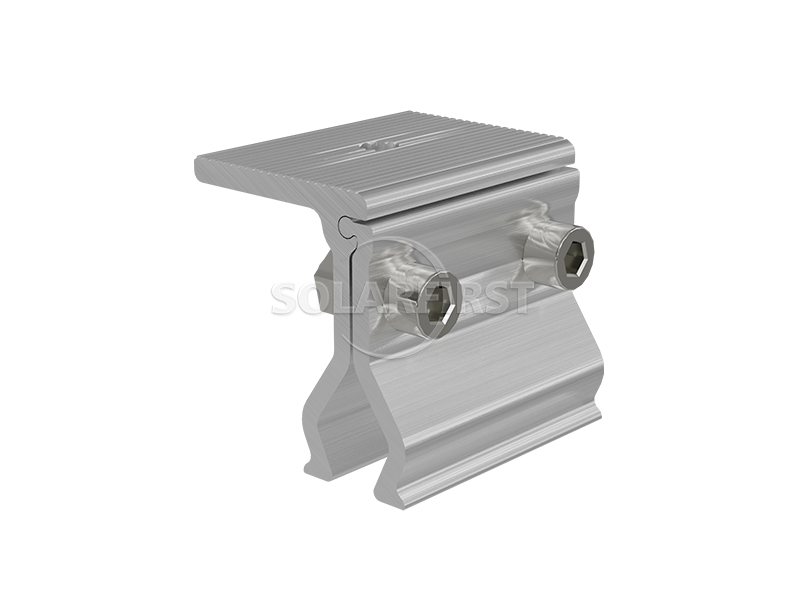

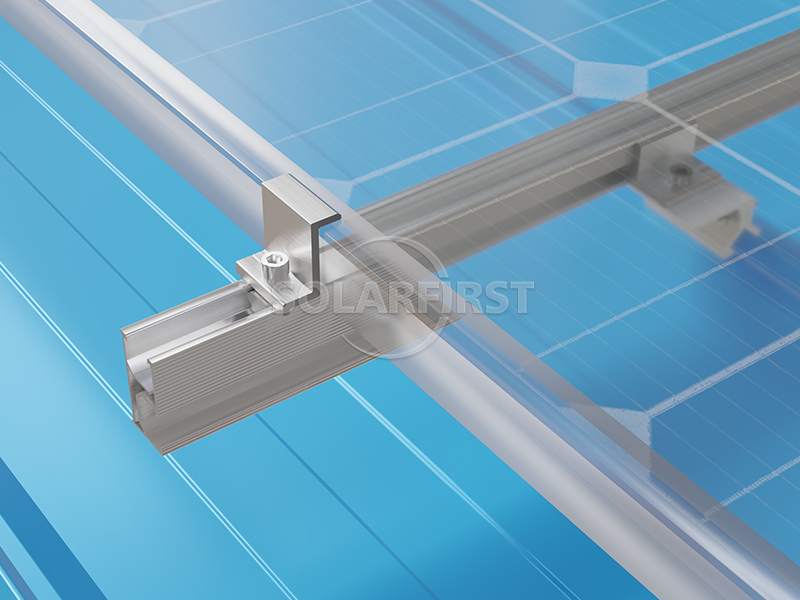

Winkel-Dachklemmen sind nicht perforierte Metallverbinder, die speziell für Photovoltaik-Anlagen mit Winkelfalz-Wellblechdächern entwickelt wurden. Sie werden mittels Klemmen an den Falzrippen des Wellblechdachs befestigt und bilden eine tragende Basis für die Montage von Photovoltaikschienen oder die direkte Befestigung von Photovoltaikmodulen. Im Vergleich zu herkömmlichen Bohrinstallationen vermeidet dieses Produkt das Risiko von Leckagen durch Bohren und Beschädigung der Dachabdichtung. Es ist eine Schlüsselkomponente für die zerstörungsfreie, effiziente und sichere Installation in industriellen und gewerblichen dezentralen Photovoltaikprojekten.
Farbe :
Natural silver/ black（Colored according to customer requirements）Zertifizierung :
ISO，SGS，CEMaterial :
Anodized Aluminum 6005 T5, Stainless Steel 304Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

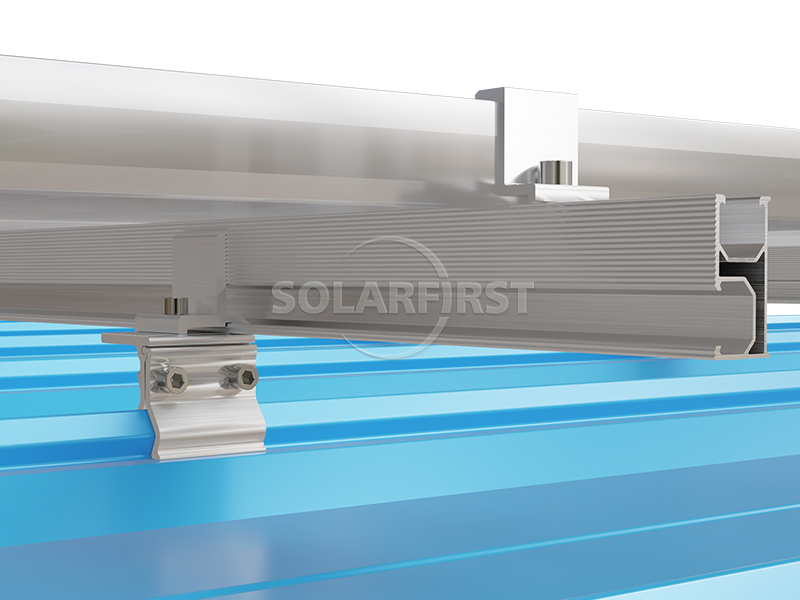

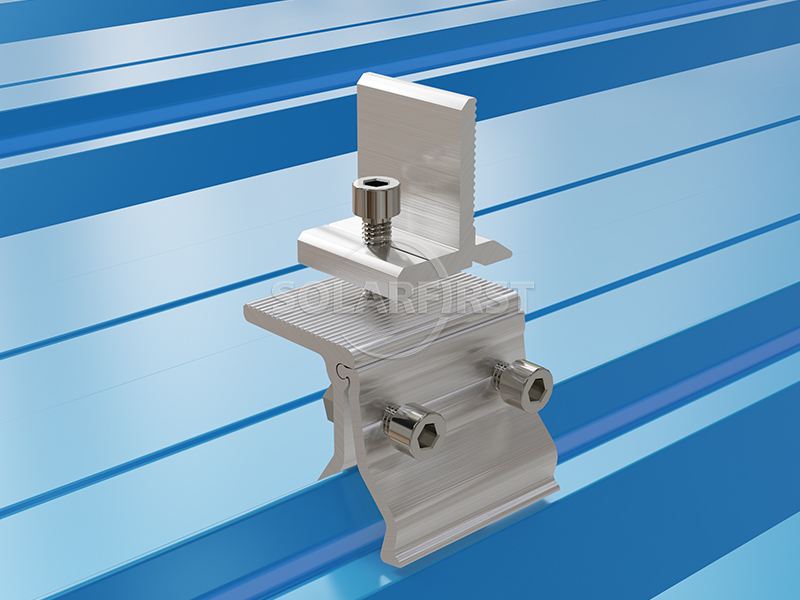

Winkel-Dachklemmen sind Photovoltaik-Trägerverbinder, die speziell für Winkelverbinder-Dächer entwickelt wurden. Sie werden an den Firsten (Winkelverbinderrippen) des Verbinderdachs befestigt und bieten einen zuverlässigen Auflagepunkt für die spätere Montage von PV-Schienen oder die direkte Befestigung von PV-Modulen.
Im Gegensatz zu herkömmlichen Bohrverfahren durchdringen Winkelverriegelungs-Rippenklemmen die Verblendpaneele nicht. Dadurch wird das Risiko von Undichtigkeiten durch Bohren und Beschädigungen der Dachabdichtung effektiv vermieden. Zudem werden die Verblendbeschichtung und die Tragfähigkeit des Daches nicht beeinträchtigt. Dieses Produkt eignet sich für die meisten gängigen Winkelverriegelungs-Verblenddachtypen und ist eine Schlüsselkomponente für die zerstörungsfreie Installation, die schnelle Montage und die langfristige Zuverlässigkeit von dezentralen Photovoltaik-Anlagen im Gewerbe- und Industriebereich.

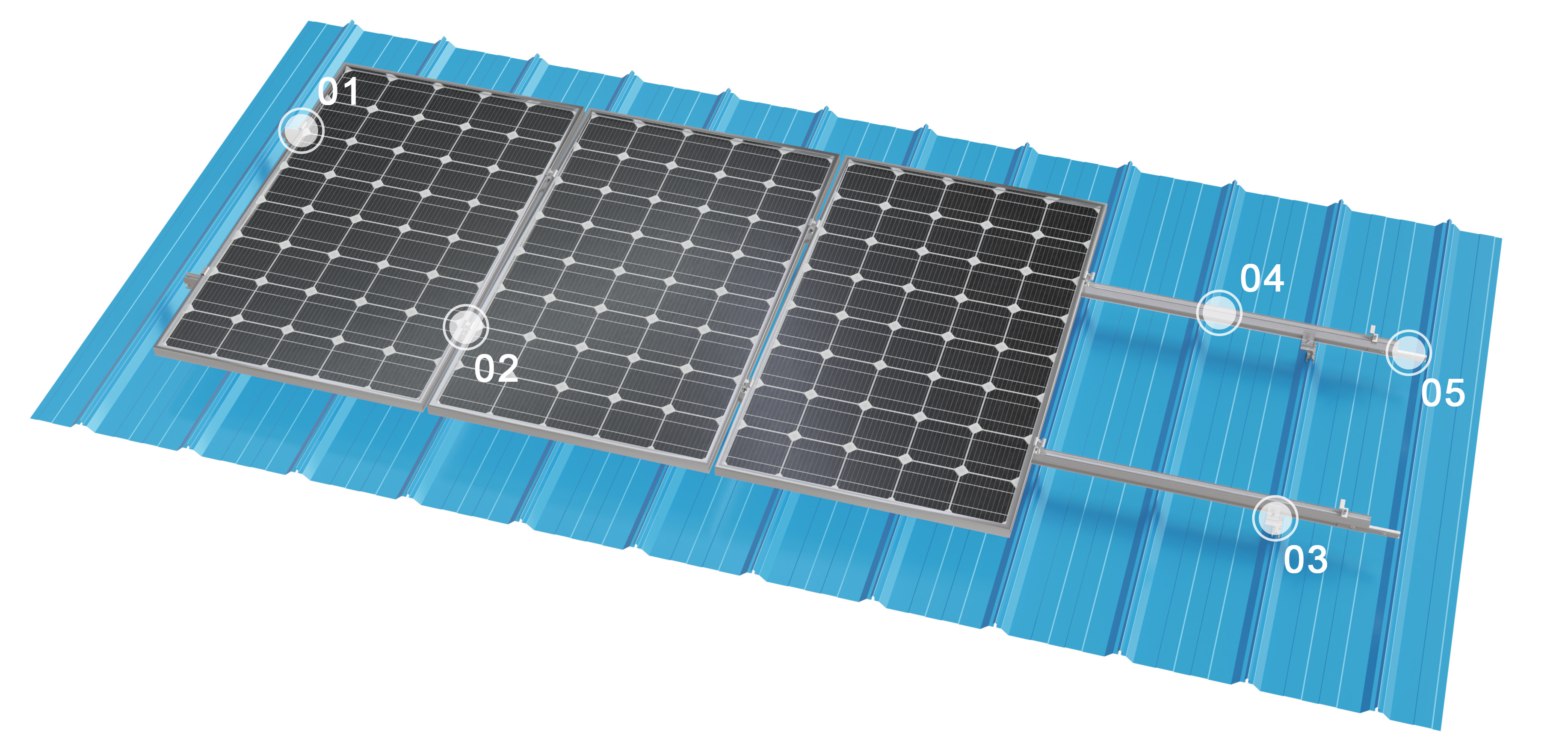

Produktkomponenten
Vorteil
▶ NZerstörungsfreie Installation, wodurch das Risiko von Leckagen deutlich reduziert wird.
Das rein mechanische Klemmsystem macht das Bohren ins Dach überflüssig und vermeidet so die häufigste Ursache für Undichtigkeiten – die Beschädigung der wasserdichten Schicht des Wellblechdachs. Dennoch ist zu beachten, dass an den ursprünglichen Ziegelüberlappungen, altersbedingten Abnutzungserscheinungen und Roststellen weiterhin Undichtigkeiten auftreten können, die eine umfassende Begutachtung erforderlich machen.
▶ Hohe Festigkeit und geringes Gewicht, niedrige Dachlast
Der Hauptkörper besteht aus einer hochfesten Aluminiumlegierung und wiegt nur ein Drittel von Stahl, wodurch die Belastung älterer Fabrikgebäude reduziert wird. Die Zugfestigkeit an einem Punkt übersteigt 1500 N und bietet somit eine ausgezeichnete Windbeständigkeit.
▶ Hohe Witterungsbeständigkeit, entsprechende Lebensdauer
Die Aluminiumlegierung wird anodisiert (AA10μm+) und mit Befestigungselementen aus Edelstahl 304 versehen, wodurch sie beständig gegen Salznebel, sauren Regen und andere Umwelteinflüsse ist. Die geplante Lebensdauer beträgt mindestens 25 Jahre und entspricht damit im Wesentlichen der von Photovoltaikmodulen.
▶ Schnelle Installation, Arbeitsersparnis
Das Festziehen erfolgt mit einem einfachen Steckschlüssel, Schweißarbeiten oder komplexe Werkzeuge sind nicht erforderlich. Im Vergleich zu Bohrverfahren wird die Installationseffizienz um über 50 % gesteigert, wodurch die Baukosten effektiv gesenkt werden.
▶ Äußerst vielseitig und mit gängigen Fliesenarten kompatibel
Es bietet spezielle Klemmen für die meisten gängigen Ecknahtfliesen auf dem Markt, wodurch eine hohe Passgenauigkeit gewährleistet und Beschädigungen an den Rippen der farbigen Stahlfliese minimiert werden.
Parameter
| Installation | Metalldach |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Neigungswinkel | Parallel zur Dachoberfläche |
| Standards | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Material | Eloxiertes Aluminium AL6005-T5, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
Anwendbare Szenarien

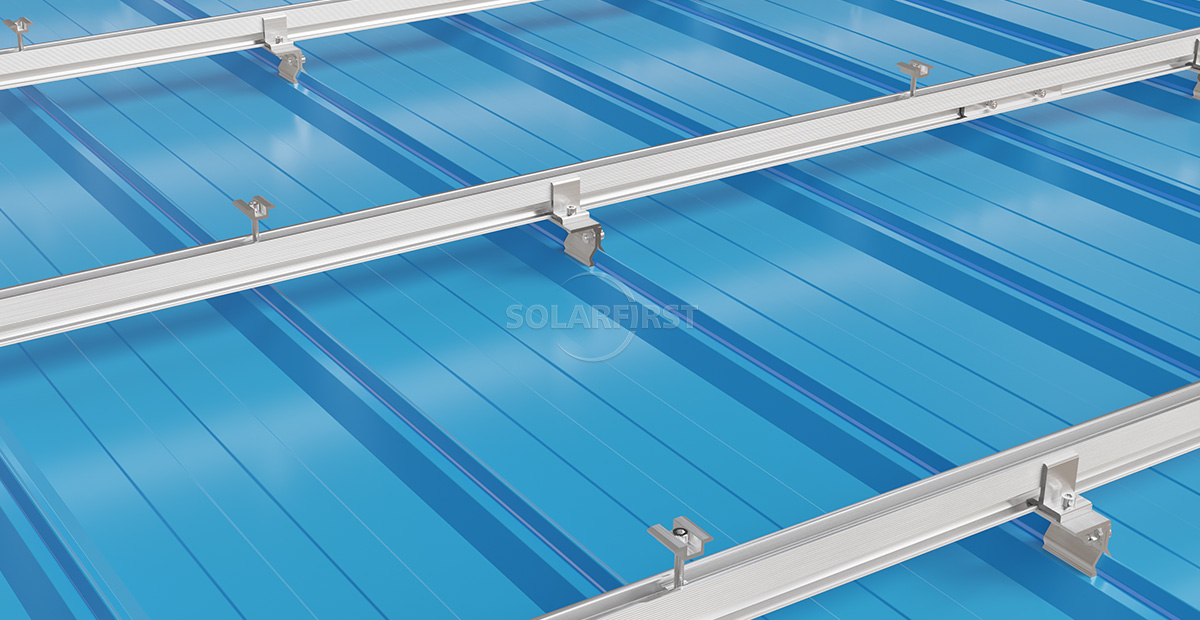

▪ Neue oder bestehende Photovoltaik-Anlagen auf Industriedächern aus Wellblech
▪ Logistikparks, Lagerhallen, Carports usw. mit Dächern aus profilierten Stahlblechen mit Winkelfalz
▪ Gewerbliche und industrielle dezentrale Photovoltaikprojekte (besonders geeignet für Lebensmittel-, Elektronik- und Pharmaanlagen mit hohen Anforderungen an die Wasserdichtigkeit)
▪ Ländliche Revitalisierung, Photovoltaik zur Armutsbekämpfung und andere Projekte zur Sanierung von Wellblechdächern
▪ Jede Photovoltaikanlage mit Leichtstahldach, bei der Perforationen oder Beschädigungen des Daches nicht zulässig oder angemessen sind
Wichtige Hinweise:
▶ Die Bestätigung des Fliesentyps ist entscheidend.
Messen Sie vor dem Kauf genau die Rippenhöhe, den Rippenabstand und die Öffnungsmaße des farbigen Stahldachblechs, um die Kompatibilität mit den Klemmen zu prüfen. Es wird empfohlen, dem Hersteller zur Überprüfung eine Querschnittszeichnung des Blechtyps zukommen zu lassen.
▶ Der Klemmabstand muss auf statischen Berechnungen basieren.
Der seitliche/längsgerichtete Abstand der Klemmen muss von einem Statiker unter Berücksichtigung der örtlichen Wind- und Schneelast sowie des Gewichts der Photovoltaikmodule berechnet und festgelegt werden. Er darf nicht willkürlich vergrößert oder verkleinert werden.
▶ Dichtungen sind unerlässlich
Um eine direkte Metall-auf-Metall-Reibung zu verhindern, die die Beschichtung beschädigen und die Reibung erhöhen könnte, müssen an den Kontaktflächen zwischen den Klemmen und dem farbigen Stahlblech Dichtungen aus EPDM oder Nylon verwendet werden.
▶ Drehmomentsteuerung
Für die Montage ist ein Drehmomentschlüssel erforderlich. Die Schrauben sind gemäß den Herstellerangaben anzuziehen (typischerweise 15–20 Nm für M8-Schrauben). Zu festes Anziehen kann die Wellenstruktur beschädigen, zu lockeres Anziehen führt zu unzureichendem Windwiderstand.
▶ Regelmäßige Inspektionen
Es wird empfohlen, alle zwei Jahre stichprobenartige Kontrollen des Anzugsmoments der Klemmschrauben durchzuführen, insbesondere nach Einwirkung extremer Windbedingungen.
▶ Gesamtbewertung der Dachabdichtung
Winkel-Dachklemmen beheben das Leckagerisiko an der Montagestelle, können jedoch keine Undichtigkeiten an bestehenden Nähten, Überlappungen, Firsten und Dachrinnen des Wellblechdachs lösen. Bei älteren Dächern wird empfohlen, vor der Installation von Solarmodulen Abdichtungsarbeiten durchzuführen.
Zusammenfassung
Winkel-Dachklemmen sind eine bewährte und weit verbreitete Lösung für die zerstörungsfreie Montage von Photovoltaik-Dachsystemen aus Wellblech. Durch die bohrfreie Klemmung wird das Risiko von Undichtigkeiten, die durch Beschädigung der Dachabdichtung durch Bohren entstehen können, effektiv vermieden. Sie bieten zudem Vorteile wie hohe Festigkeit, geringes Gewicht, Korrosionsbeständigkeit und schnelle Montage. Die Auswahl von Produkten namhafter Hersteller, die zum jeweiligen Dachziegeltyp passen, und die strikte Einhaltung der Montagevorgaben gewährleisten den sicheren Betrieb der Photovoltaikanlage für über 20 Jahre.

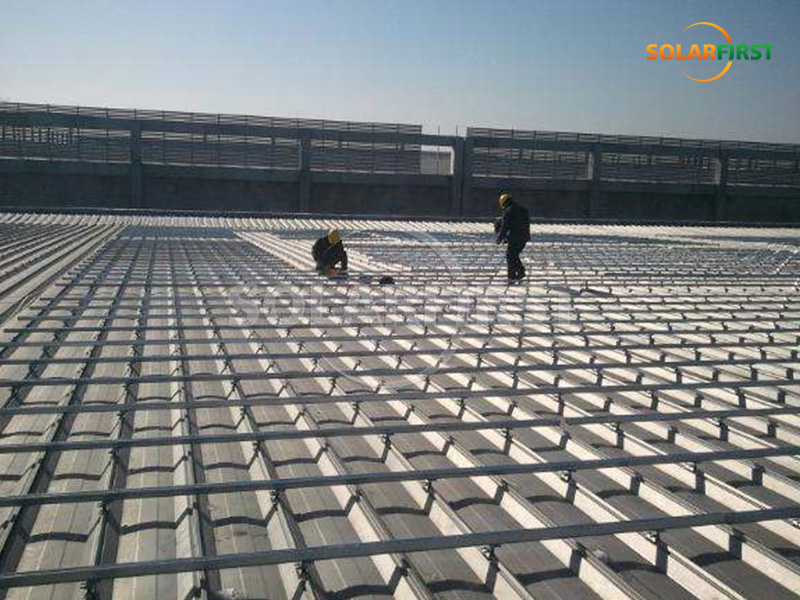

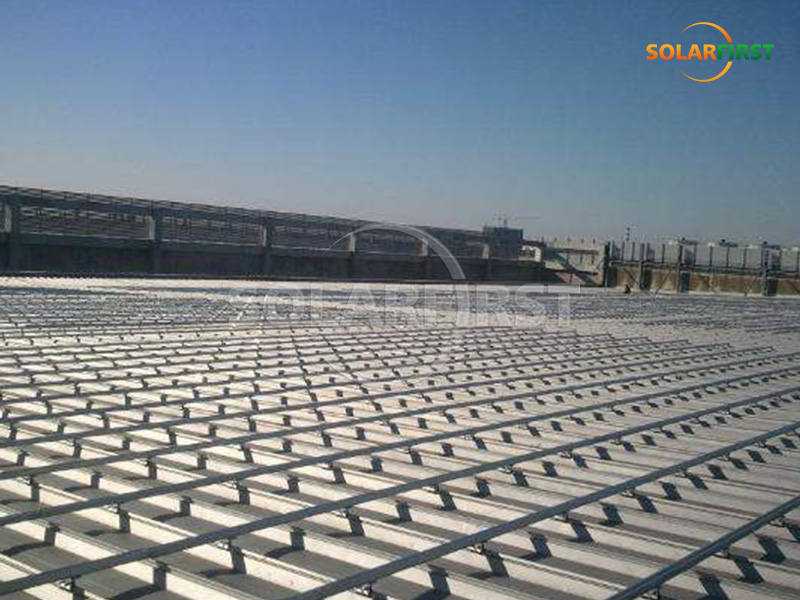

Referenzprojekt Solar First
