Solardachziegelmontage - Eindeckrahmen

Vereinfacht ausgedrückt ist eine Stehfalzklemme ein speziell für nicht-penetrierende Wellblechdächer entwickelter „Sockelverbinder für Photovoltaikmodule“. Sie wird durch Klemmen an der Stehfalz des Daches befestigt und ermöglicht so die sichere Installation der Photovoltaikmodule, ohne dass ein einziges Loch in das Dach gebohrt werden muss.

Dieses Produkt ist eine Photovoltaik-Halterung speziell für Klip-Lok-Stehfalz-Wellblechdächer. Dank der nicht-penetrierenden Klemmkonstruktion entfällt das Bohren in die Dachoberfläche. Die Klemmen haften durch ihre eigene mechanische Verriegelung an der Klip-Lok-Kante des Dachfirsts und bieten so einen zuverlässigen Befestigungspunkt für PV-Schienen oder -Module. Diese Konstruktion verhindert Beschädigungen der Dachpaneele durch Bohren, reduziert effektiv das Risiko von Dachleckagen und eignet sich besonders für Gewerbe- und Industriedächer mit hohen Anforderungen an die Wasserdichtigkeit.

Der L-förmige Träger (oft auch L-Fuß oder L-förmige Stütze genannt) eines Photovoltaik-Trägersystems für farbige Stahldächer ist ein einfacher, aber unverzichtbarer Metallverbinder, der die Führungsschienen, welche die Photovoltaikmodule tragen, sicher auf dem Stahldach befestigt. Er hat eine rechtwinklige (L-förmige) Form, ist leicht und dient hauptsächlich als Verankerungselement zwischen dem oberen und unteren Teil der Konstruktion.

Die U-förmige Montageschiene für Photovoltaikmodule auf Wellblechdächern ist ein speziell für diese Dächerart entwickeltes System zur Installation von Solarmodulen. Sie ist aufgrund ihrer hohen Effizienz und Zuverlässigkeit weit verbreitet. Die Bezeichnung „U-förmige Schiene“ leitet sich von ihrem U-förmigen Querschnitt ab, der ein optimales Verhältnis zwischen Stabilität und einfacher Montage gewährleistet.

Die verstellbare Photovoltaik-Halterung mit vorderer und hinterer Stütze für Wellblechdächer ist ein speziell für die Montage auf solchen Dächern entwickeltes Solarmodul-Trägersystem. Ihre Bezeichnung leitet sich von der einzigartigen Konstruktion der vorderen und hinteren Stütze ab: Durch die Anpassung des Höhenunterschieds zwischen den Stützen lässt sich der Neigungswinkel der Photovoltaikmodule variieren und so an unterschiedliche regionale Sonneneinstrahlungsbedingungen, Dachneigungen und Tragfähigkeitsanforderungen anpassen.

Die wellenförmige Klemme ist speziell für Wellblechdächer konzipiert. Ihre gebogene Unterseite passt sich den Dachspitzen an und fixiert die Dachsparren mithilfe von selbstschneidenden Schrauben, wodurch eine stabile Montage der Photovoltaik-Halterung gewährleistet wird. Gefertigt aus einer Aluminiumlegierung, ist sie witterungsbeständig, langlebig und einfach zu montieren.

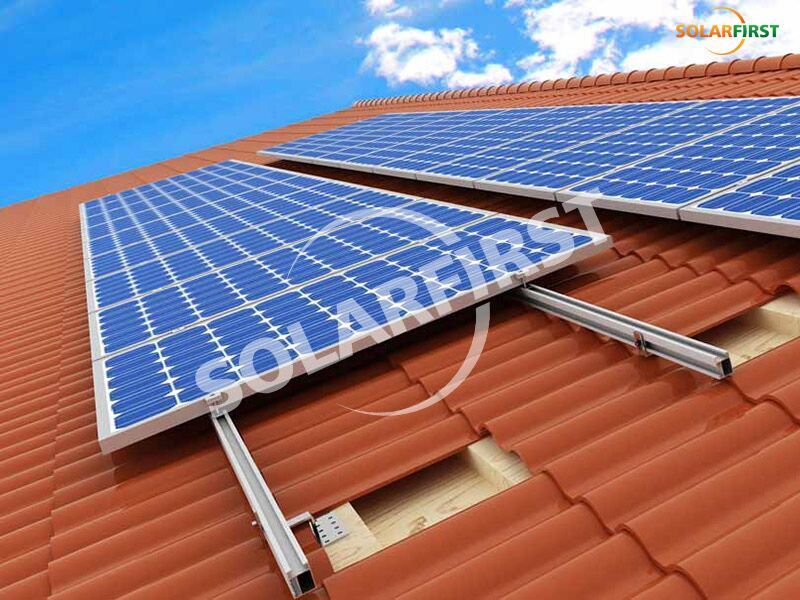

Ein Photovoltaik-Trägersystem für Dächer ist speziell für geneigte Ziegeldächer konzipiert. Es besteht im Wesentlichen aus drei Komponenten: Haken (zur Befestigung an den Dachsparren), Führungsschienen (zur Abstützung der PV-Module) und Klemmen (zur Fixierung der Module). Das Besondere daran ist, dass die Belastungspunkte unter den Ziegeln verborgen sind. Die Haken werden durch die Ziegelfugen geführt und mit der Dachkonstruktion verbunden. So entsteht ein stabiles Fundament für die PV-Anlage, ohne die Dachstabilität wesentlich zu beeinträchtigen. Das System eignet sich für verschiedene Ziegelarten, darunter Keramik-, Glasur- und Schieferziegel, und wird üblicherweise aus Edelstahl oder einer Aluminiumlegierung gefertigt. Es muss wind- und schneebeständig sein und hat in der Regel eine Lebensdauer von über 25 Jahren.

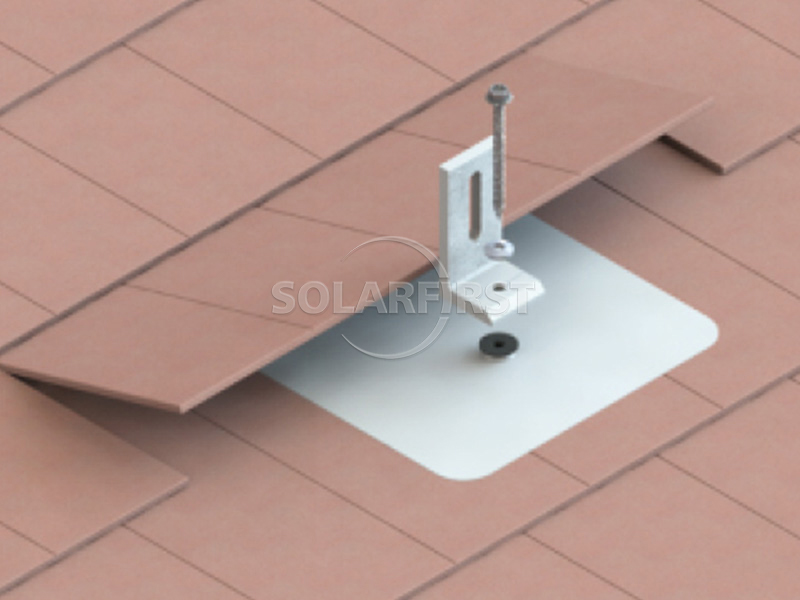

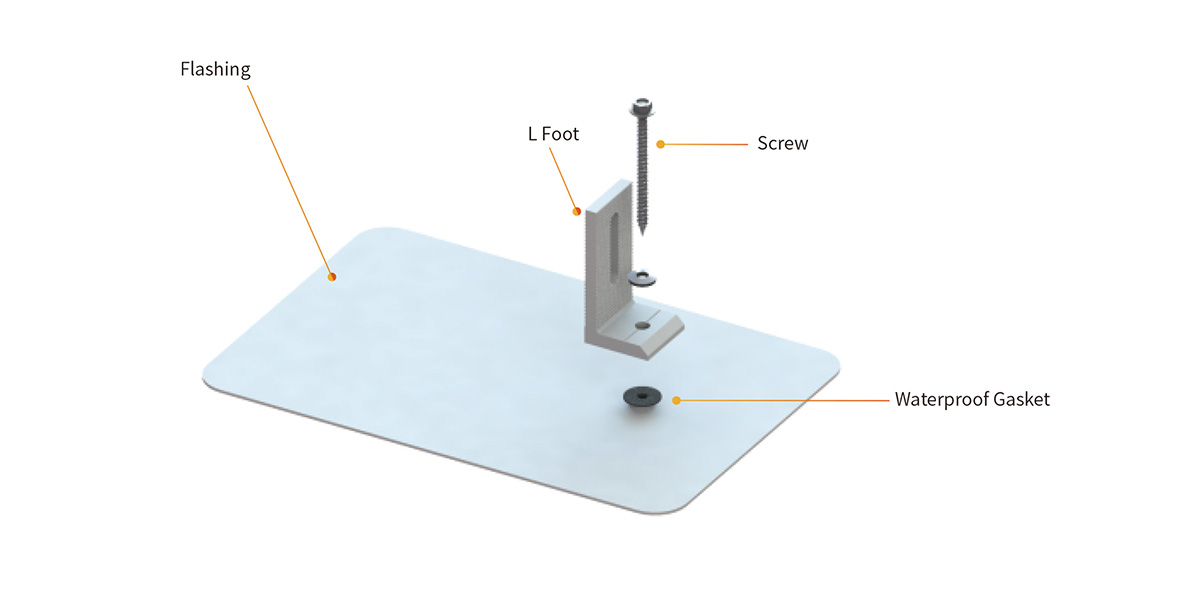

Wasserdichte Dichtungen (auch als wasserdichte Sockel bekannt) sind spezielle Dichtungs- und Verbindungselemente, die an den Befestigungspunkten von Photovoltaik-Halterungen auf Wellblechdächern oder Ziegeldächern montiert werden. Dieses Produkt kombiniert eine mechanische Abdeckung mit einer elastischen Abdichtung, um das Risiko von Wassereintritt durch die Nagel- (Schraub-)Befestigung bei der Dachmontage der Photovoltaik-Halterungen gezielt zu reduzieren. Als Kernbestandteil von Abdichtungssystemen für Photovoltaikanlagen eignen sich wasserdichte Dichtungen sowohl für Neubauten als auch für die Sanierung bestehender Gebäude mit Photovoltaik-Anlagen, insbesondere auf Dächern aus Wellblech oder verschiedenen Ziegelarten.
