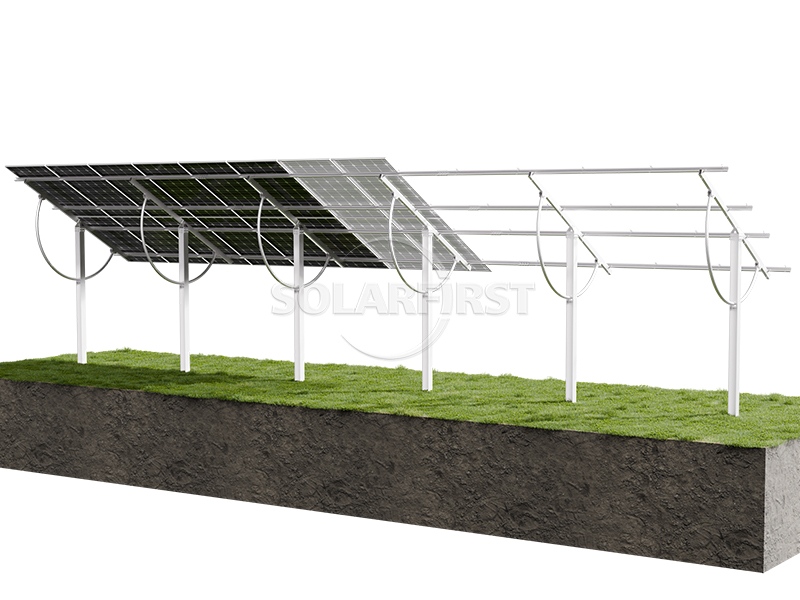

Die bogenförmige, per Zugstange manuell verstellbare Neigungsverstellung für Photovoltaik-Freiflächenanlagen ermöglicht eine Winkeleinstellung von 0°–40° in Nord-Süd-Richtung. Sie benötigt keinen elektrischen Antrieb und kann von einer einzelnen Person bedient werden. Die Kosten sind vergleichbar mit denen fester Träger, jedoch kann der Neigungswinkel saisonal angepasst werden, wodurch die Stromerzeugung um 3–10 % gesteigert wird. Der Hauptkörper besteht aus hochfestem, verzinktem Stahl und ist korrosionsbeständig und langlebig. Die Anlage eignet sich für große Freiflächenanlagen und ist mit gängigen Photovoltaikmodulen kompatibel. Sie stellt eine zuverlässige Lösung dar, die Wirtschaftlichkeit und Stromerzeugungseffizienz optimal vereint.
Farbe :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Zertifizierung :
CE, TÜV, ISO9001, SGSMaterial :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Produktursprung :
Tianjin, FujianVerschiffungshafen :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Produktbeschreibung

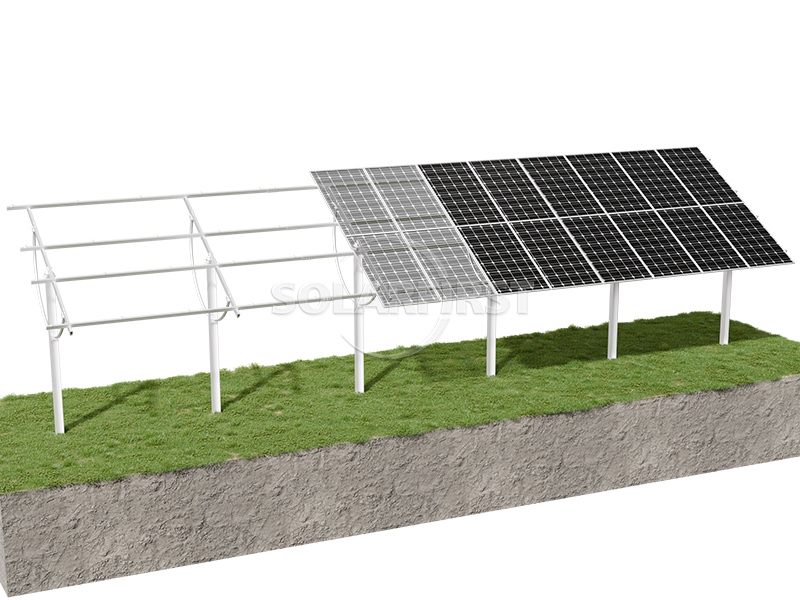

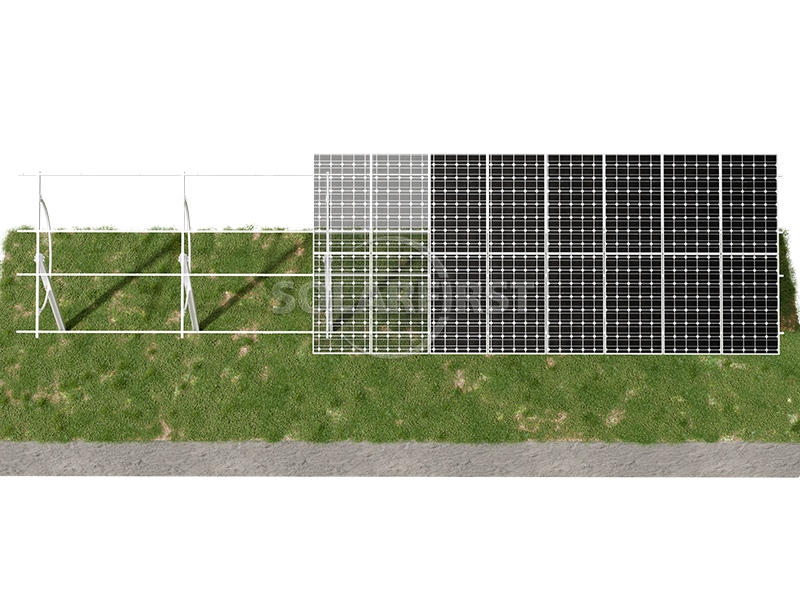

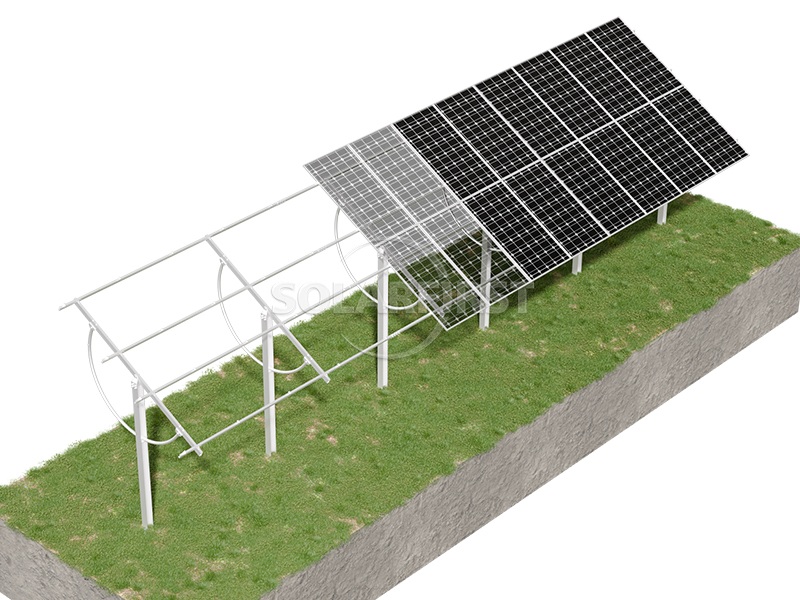

Die bogenförmige, manuell verstellbare Neigungsverstellung für Photovoltaik-Bodenanlagen ist ein innovatives Trägersystem, das auf der festen Trägerkonstruktion basiert. Dieses System nutzt einen bogenförmigen Zugstangenmechanismus an der einteiligen, festen Neigungsverstellung. Dadurch können die Photovoltaikmodule entsprechend dem saisonalen Sonnenstand manuell in Nord-Süd-Richtung ausgerichtet werden. Dies erhöht die vertikal auf die Module einfallende Sonnenstrahlung und steigert die Stromerzeugungseffizienz des Kraftwerks deutlich.
Im Vergleich zu herkömmlichen Feststützen benötigt dieses Produkt keinen Motorantrieb. Es ermöglicht eine flexible Winkeleinstellung durch manuelle Bedienung und gewährleistet so die Systemstabilität bei gleichzeitig deutlich reduzierten Geräte- und Wartungskosten. Verglichen mit teuren Nachführsystemen zeichnet sich dieses Produkt durch eine einfache Konstruktion, hohe Zuverlässigkeit und eine optimale Flächennutzung aus. Es stellt eine kostengünstige Alternative zwischen Fest- und Nachführsystemen dar.

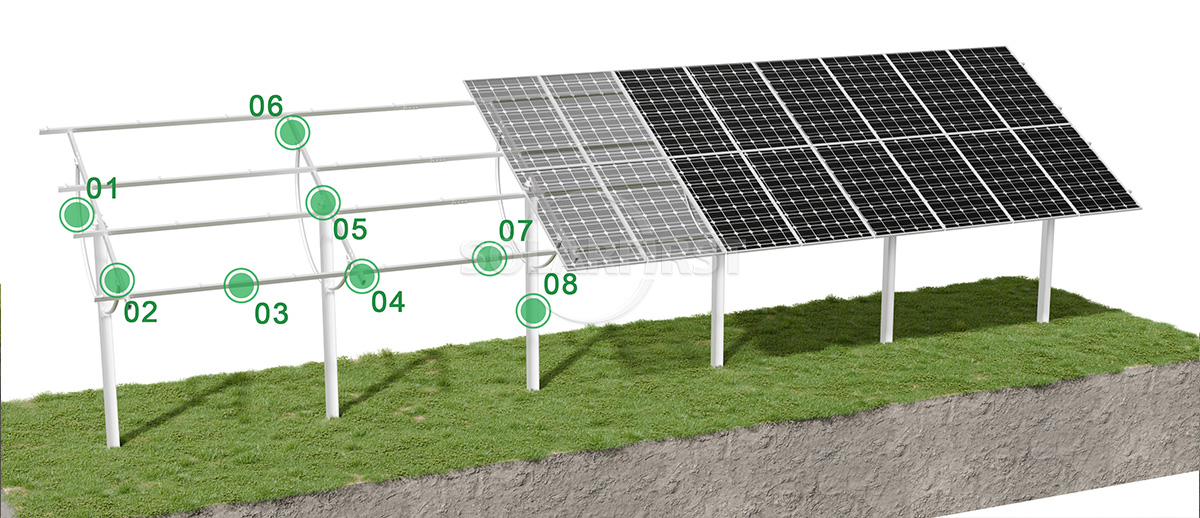

Produktkomponenten

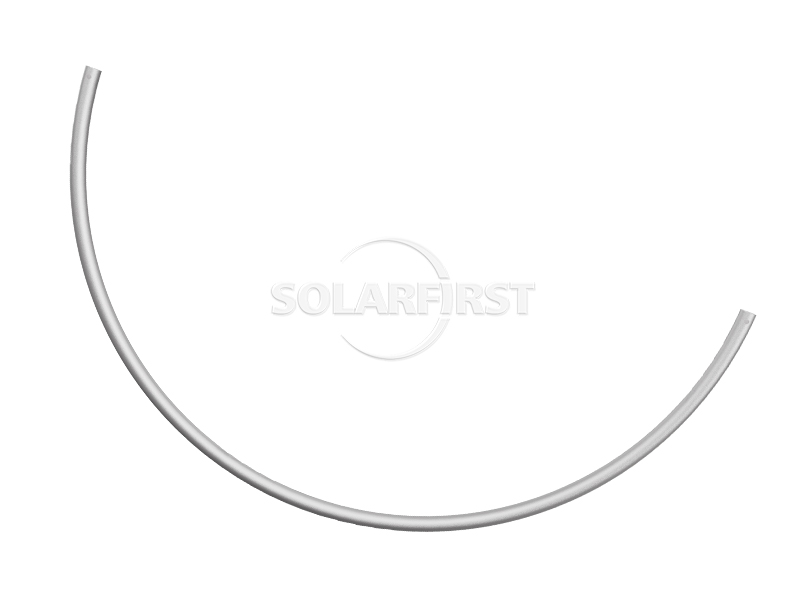

01 Bogenförmige Zugstange

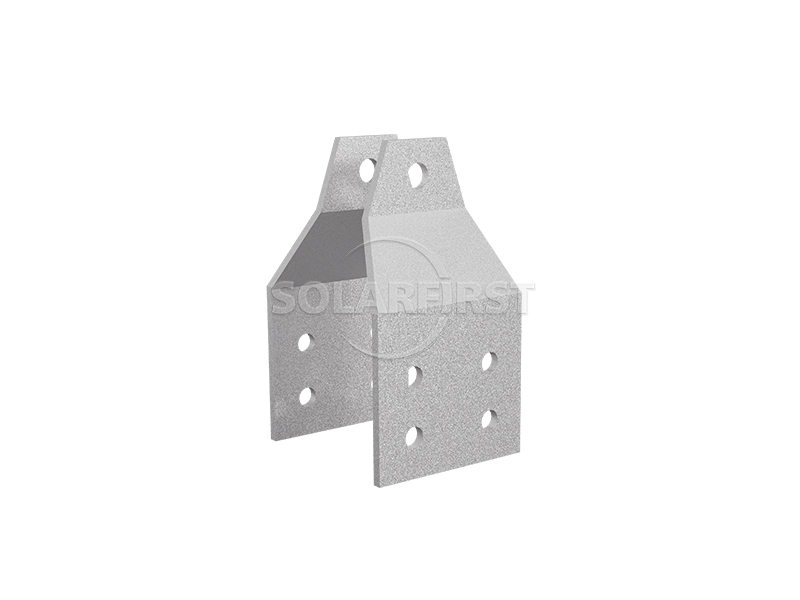

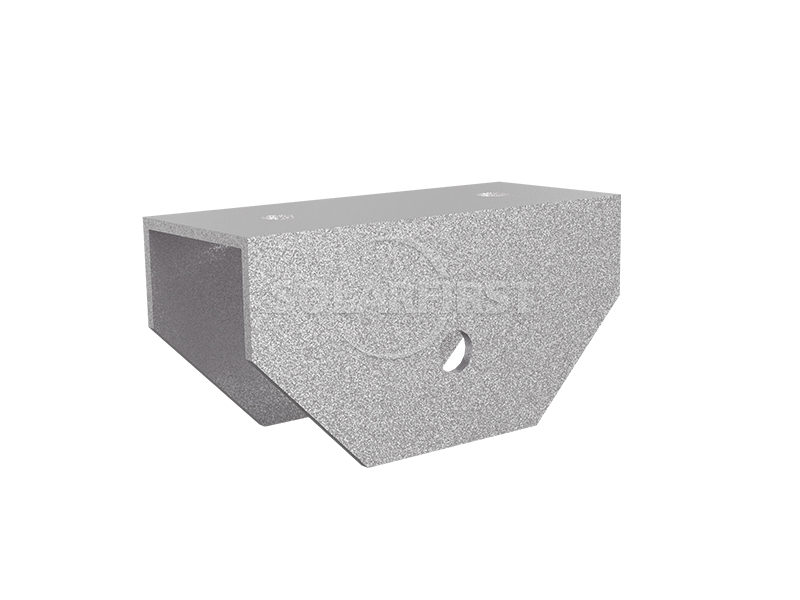

02 Dreieckverbinder

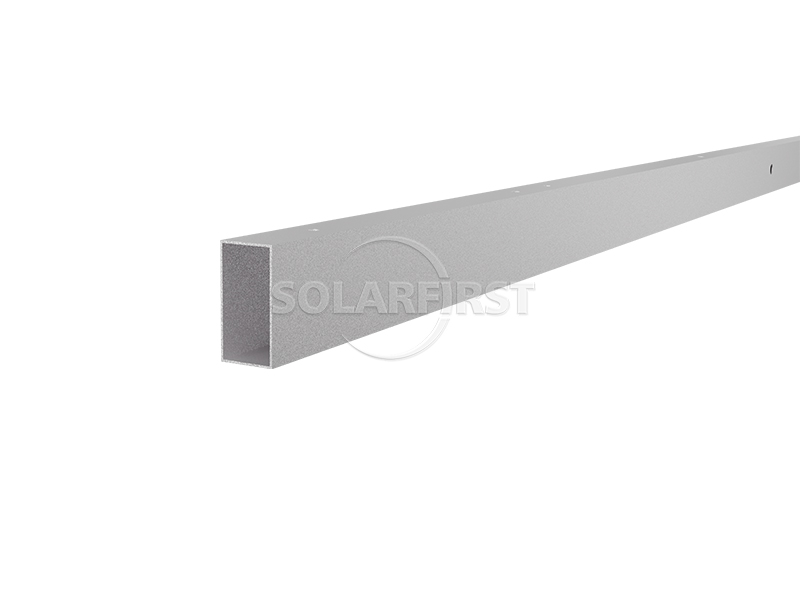

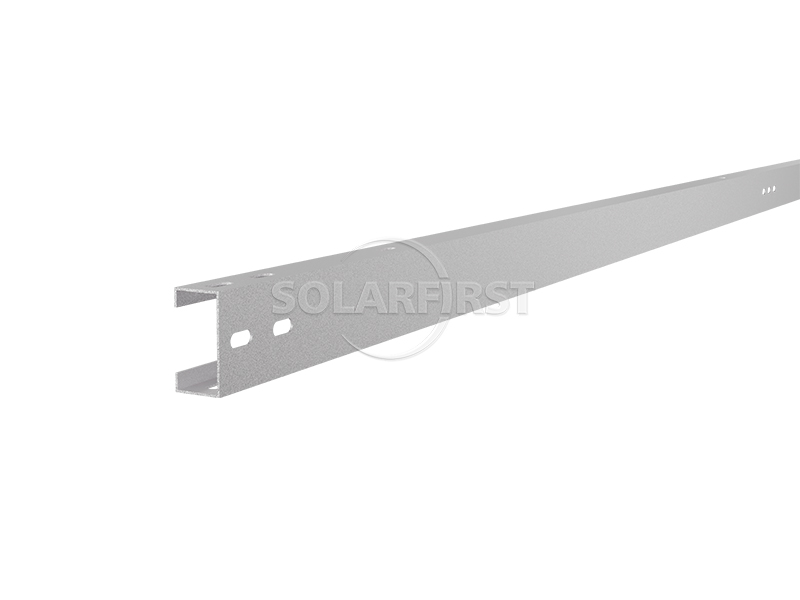

03 Pfette

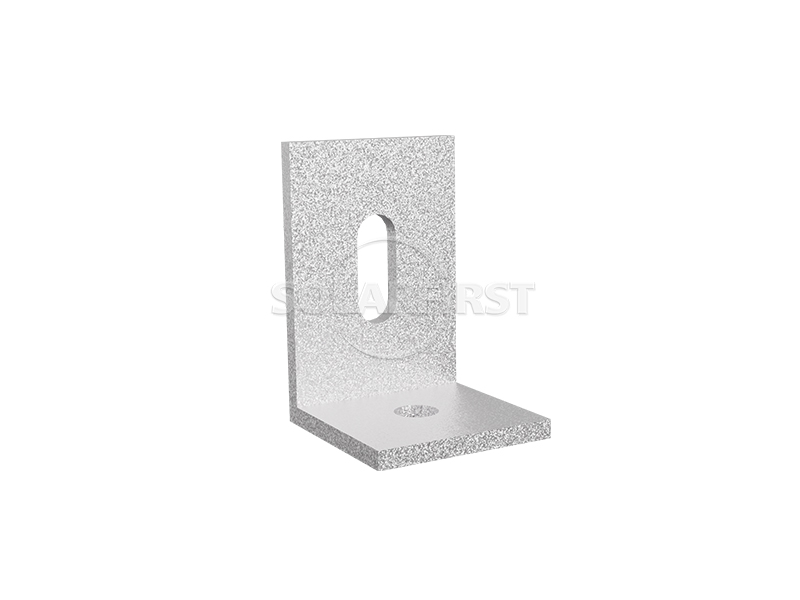

04 Pfettenhalterung
05 Balkenverbinder
06 Strahl

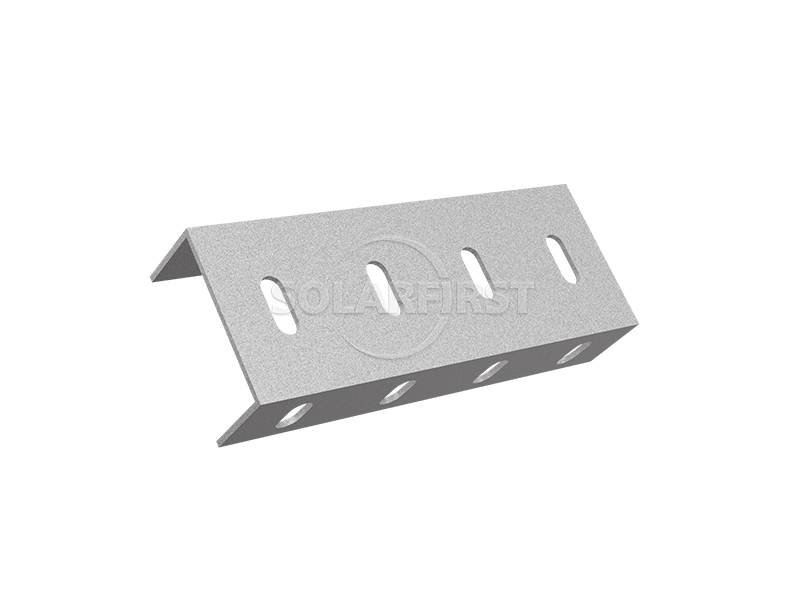

07 Pfettenverbinder

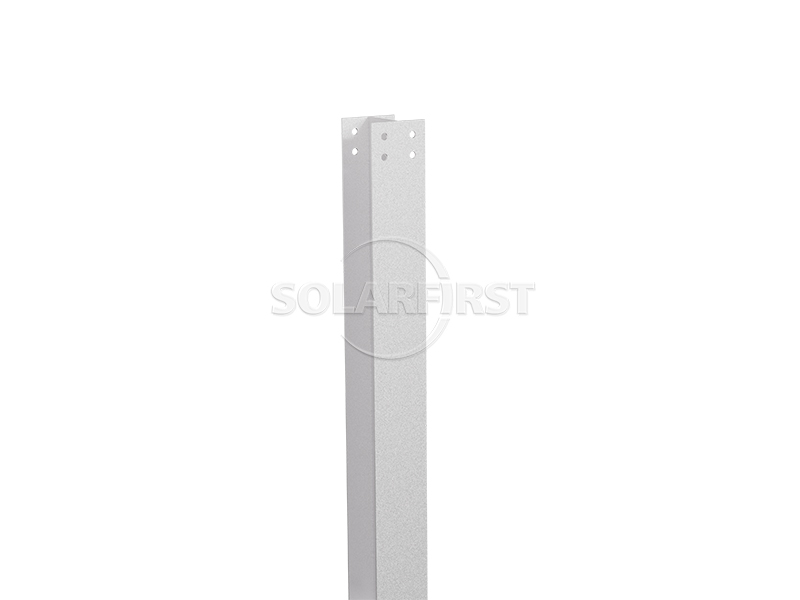

Spalte 08
Vorteil
▶ Die bogenförmige Zugstangenverstellstruktur ist einfach zu bedienen.

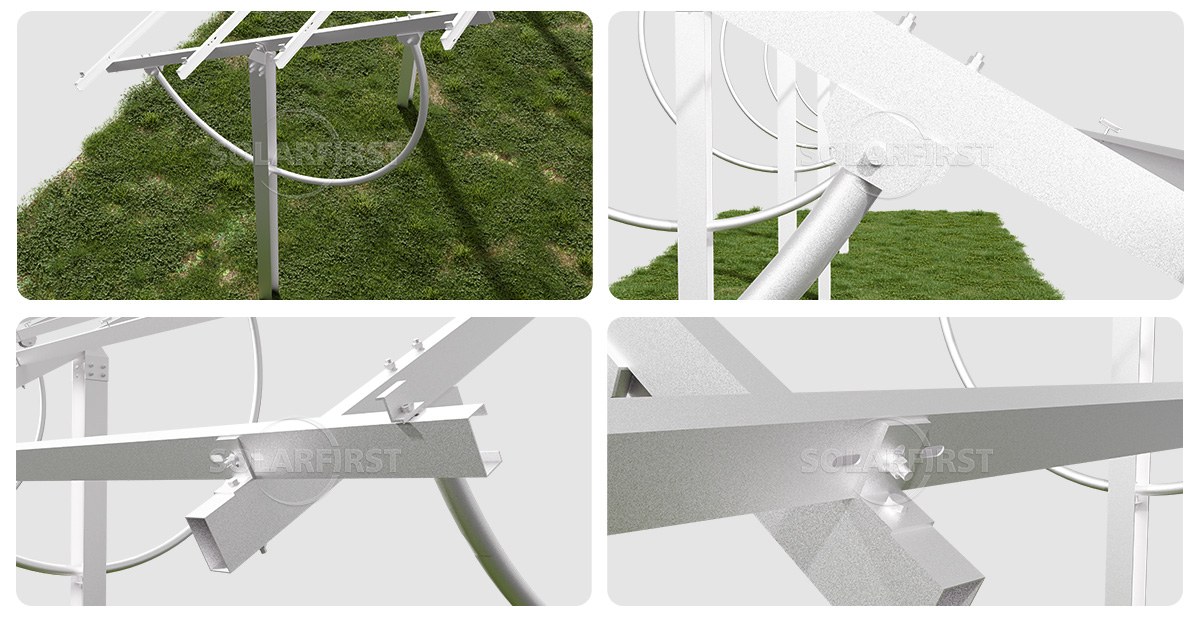

Dieses Produkt verwendet eine bogenförmige Zugstange als zentralen Einstellmechanismus. Durch mehrere Positionierungslöcher an der Zugstange und die Fixierstifte an der Säule lässt sich der Winkel der Photovoltaik-Modulhalterung präzise fixieren. Zum Einstellen wird einfach der Stift herausgezogen, die Zugstange in den gewünschten Winkel (0° bis 40°) geschoben und der Stift wieder eingesetzt. Diese Konstruktion ermöglicht eine komfortable und sichere manuelle Bedienung und erlaubt die Winkeleinstellung der gesamten Anlage durch nur zwei Personen.
▶ Hochfestes Material, langlebig und korrosionsbeständig
Die Hauptkomponenten bestehen aus Q235B-Kohlenstoffstahl und sind feuerverzinkt oder mit Aluminium-Magnesium galvanisiert. Dieses Verfahren gewährleistet eine hervorragende Korrosionsbeständigkeit und beugt Rost und Alterung wirksam vor. Die Träger zeichnen sich durch hohe Härte und Stabilität aus und sind formstabil, rissfest und langlebig. Die Verbindungselemente sind aus Zink-Nickel-Legierung oder Edelstahl SUS304 gefertigt und gewährleisten die dauerhafte Zuverlässigkeit der Verbindungen.
▶ Strukturelle Optimierung des Designs mit effizienter Installation
Das System zeichnet sich durch einen einfachen Aufbau mit wenigen Komponenten und unkomplizierten Verbindungen aus. Die Hauptkomponenten werden im Werk vorgefertigt; für die Montage und Verbindung vor Ort werden lediglich Befestigungselemente benötigt. Auch das Fundament kann vorgefertigt werden, was die Bauzeit vor Ort weiter verkürzt. Jede Anlage benötigt nur wenige Stützen, wodurch die Kosten für Fundament und Installation deutlich reduziert werden.
▶ Die Effizienz der Stromerzeugung hat sich deutlich verbessert.
Im Vergleich zu fest installierten Systemen kann die saisonale Neigungsanpassung die Stromerzeugung um 3 % bis 10 % steigern. Nutzer können den optimalen Neigungswinkel im Bereich von 0° bis 40° anhand der geografischen Länge und Breite des Projektstandorts sowie der astronomischen Bedingungen wählen und so die Lichtressourcen maximal ausnutzen.
▶ Geringe Wartungskosten
Die rein manuelle Bedienung kommt ohne elektrische Antriebsgeräte wie Motoren und Steuerungen aus, wodurch potenzielle mechanische Fehler durch elektrische Steuerung vermieden werden und die Wartungskosten extrem niedrig sind. Die bogenförmige Zugstangenkonstruktion verhindert Probleme wie den schnellen Verschleiß von Schrauben und Gewindehülsen, wie er bei herkömmlichen Spindelhebern auftritt, und der Winkelbefestigungsmechanismus ist ebenfalls zuverlässig.
Parameter
| Installation | Boden |
| Anpassungsmethode | Rein mechanisches Schaltgetriebe |
| Neigungswinkel | 0° ~ 40° (Unterstützt die Anpassung an den Einfallswinkel des Sonnenlichts) |
| Windlast | bis zu 60 m/s |
| Schneelast | 1,4 kN/m² |
| Standards | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Material | Eloxiertes Aluminium AL6005-T5, feuerverzinkter Stahl, verzinkter Magnesium-Aluminium-Stahl, Edelstahl SUS304 |
| Garantie | 10 Jahre Garantie |
| Auslegungslebensdauer | 25-30 Jahre |
Anwendbare Szenarien
▪ Großflächiges bodengestütztes Photovoltaik-Kraftwerk:
Dieses Produkt wurde speziell für große kommerzielle und öffentliche Kraftwerke entwickelt und ist vielseitig einsetzbar, beispielsweise in Ebenen, Hügeln und Gebirgen. Dank seiner flexiblen Konstruktion und der Möglichkeit zur manuellen Justierung maximiert es die Stromerzeugungseffizienz unter verschiedenen regionalen und klimatischen Bedingungen.
▪ Szenario für eine saisonbereinigte Nachfrage:
Geeignet für Projekte, bei denen die Neigung der Komponenten saisonalen Schwankungen angepasst werden muss. Die Anpassung kann zwei- bis viermal jährlich erfolgen. In niedrigen Breitengraden kann eine geringere Neigung (z. B. 0°–15°) eingestellt werden, um den höheren Sonnenstand in den Jahreszeiten auszugleichen. In hohen Breitengraden oder schneereichen Gebieten kann die Neigung steiler (z. B. 30°–40°) eingestellt werden, um die Lichtausbeute im Winter zu optimieren und das Gleiten von Schnee zu fördern.
▪ Für kostensensible mittelgroße und große Projekte:
Es werden keine elektrischen Geräte wie Motoren und Steuerungen benötigt. Die Systemkosten entsprechen im Wesentlichen denen der festen Trägerkonstruktion, während die Stromerzeugungskapazität deutlich erhöht werden kann. Dies ist besonders geeignet für Freiflächenkraftwerksprojekte, die eine optimale Kapitalrendite anstreben.
▪ Projekte mit hohen Anforderungen an die Geländeanpassung:
Die Neigung in Ost-West-Richtung lässt sich innerhalb von ±15° anpassen, während die Neigung in Nord-Süd-Richtung unbegrenzt ist. Die Anlagen können flexibel auf unebenem Gelände angeordnet werden, um die Flächennutzung zu optimieren.
Zusammenfassung
Die bogenförmige Zugstangenkonstruktion mit manueller Neigungsverstellung ist ein innovatives Trägersystem für großflächige Freiflächen-Photovoltaikanlagen. Sie ermöglicht die manuelle Neigungsverstellung im Bereich von 0° bis 40° in Nord-Süd-Richtung mittels bogenförmiger Zugstangen und eines Stiftpositioniermechanismus. Ein Motorantrieb ist nicht erforderlich, und die Bedienung ist komfortabel (von einer Person durchführbar). Die Kosten entsprechen im Wesentlichen denen fester Träger, jedoch kann der Lichteinfallswinkel der Komponenten saisonalen Schwankungen angepasst und die Stromerzeugung um 3–10 % gesteigert werden. Der Hauptkörper des Trägers besteht aus Q235B-Kohlenstoffstahl und ist feuerverzinkt oder mit einer Aluminium-Magnesium-Verzinkung versehen. Dadurch ist er robust, langlebig und korrosionsbeständig. Er eignet sich für verschiedene Geländearten wie Ebenen, Hügel und Gebirge und ist mit gängigen Rahmen- und Freirahmenkomponenten sowie horizontalen und vertikalen Anordnungen kompatibel.
Das Kernmerkmal dieses Produkts ist die bogenförmige Zugstange, die Justierung und strukturelle Unterstützung vereint. Dadurch wird nicht nur der Verschleiß herkömmlicher Schraubjustierungen vermieden, sondern auch die Systemstruktur vereinfacht und die Betriebs- und Wartungskosten deutlich gesenkt. Gleichzeitig werden die Nachteile komplexer und teurer Nachführsysteme sowie einer geringen Flächennutzung überwunden. Das Produkt bietet ein optimales Verhältnis zwischen Investitionskosten und langfristiger Rendite und ist somit eine ideale bodenbasierte Photovoltaiklösung, die Zuverlässigkeit, Wirtschaftlichkeit und hohe Stromerzeugungseffizienz vereint.
